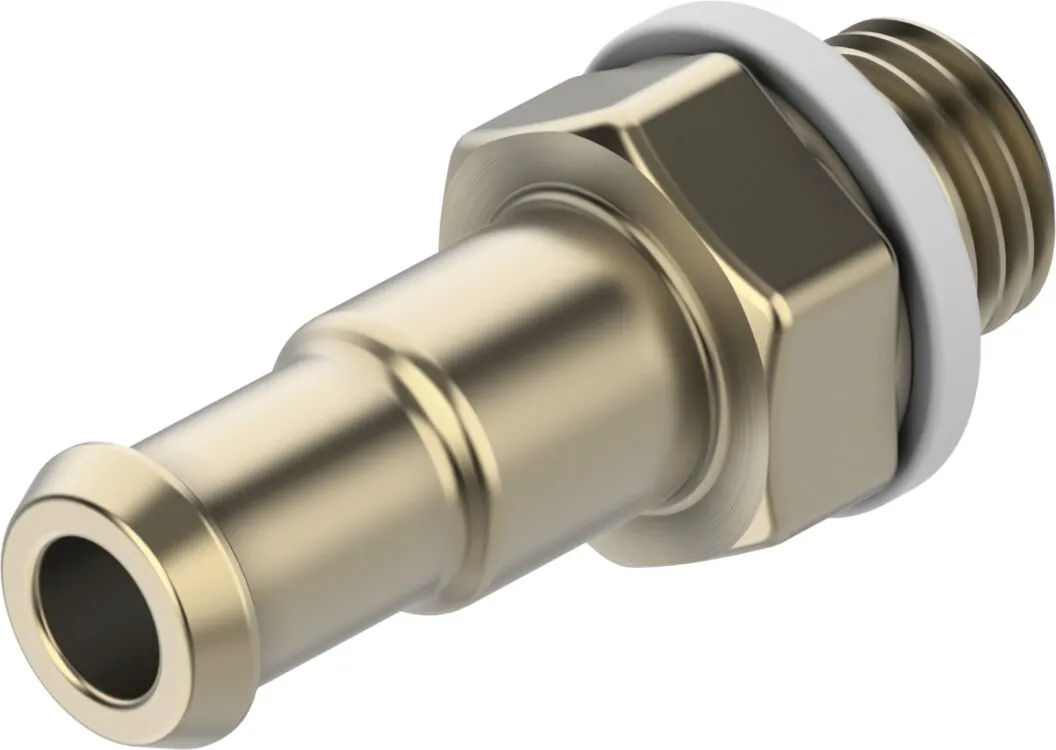

FestoШтуцер с ниппелем

N-M5-PK-3

GTIN 4052568018771 Оригинал Festo

Штуцер с ниппелем Festo N-M5-PK-3: с уплотнительным кольцом.

Присоединение 1
Наружная резьба M5
Условный проход
2,5 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Прямое исполнение
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

  • Шланг внутр. Ø6 мм
  • Шланг внутр. Ø9 мм
  • Шланг внутр. Ø13 мм
  • Шланг внутр. Ø19 мм
  • Шланг Ø4 мм
  • Шланг Ø6 мм

Характеристики

Технические данные N-M5-PK-3

Основные

Условный проход
2,5 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
10
Пневматическое подключение, канал 1
Наружная резьба M5
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь

Документы

Документация

PDFТаблица данных N-M5-PK-3PDF · Festo · на русскомNВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

N-M5-PK-3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у N-M5-PK-3?

Штуцер с ниппелем Festo N-M5-PK-3, артикул 4446: присоединение 1 — наружная резьба M5; условный проход — 2,5 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; форма — прямое исполнение; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать N-M5-PK-3?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен N-M5-PK-3?

Материал корпуса — латунь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии N, кроме N-M5-PK-3?

В серии «Ниппельный штуцер N» — 26 позиций. У N-M5-PK-3: присоединение 2 — шланг Ø4 мм. Другие варианты (присоединение 2: шланг Ø6 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на N-M5-PK-3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит N-M5-PK-3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте N-M5-PK-3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07N-M5-PK-3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4446; ввоз официальный, с грузовой таможенной декларацией.
