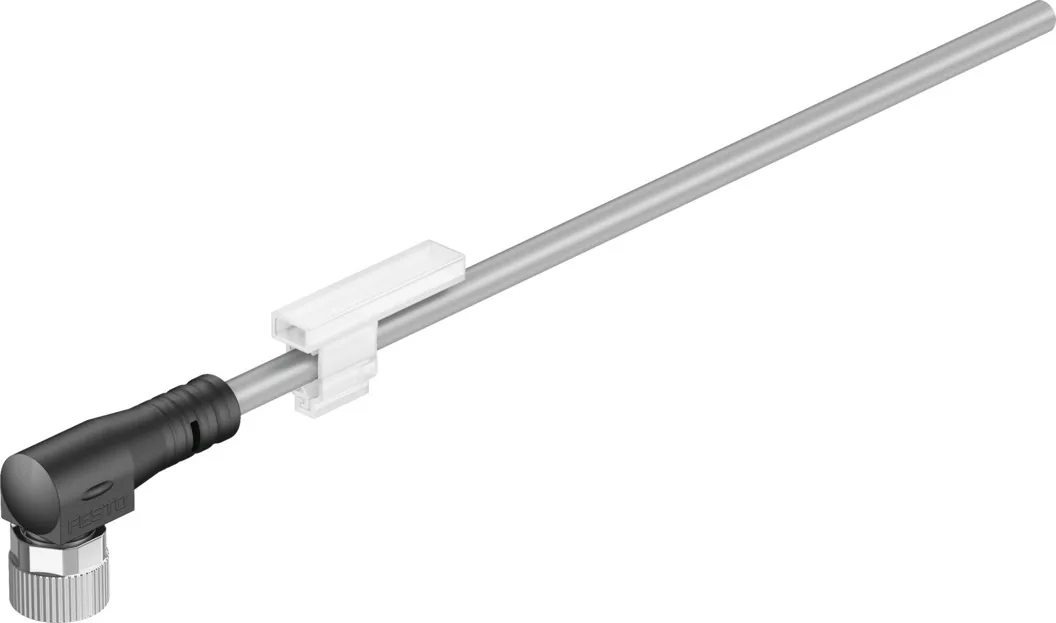

FestoСоединительный кабель

NEBB-M8W4-P-5-LE4

GTIN 4052568297107 Оригинал Festo

Соединительный кабель Festo NEBB-M8W4-P-5-LE4: 4,5 мм; угловой; m8x1, A-код по EN 61076-2-104; фиксация винта с А/F9.

Диаметр кабеля
4,5 мм
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, тип монтажа
Фиксация винта с А/F9
Электрическое подключение 1, функция
Сторона полевого устройства
Масса
157 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр кабеля

Электрическое подключение 1, выход кабеля

Обозначение

Что означает NEBB-M8W4-P-5-LE4

  1. NEBBСерия

    Соединительный кабель

  2. M8W4Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Розетка M8x1, кодировка A, по EN 61076-2-104; угловой; 4

  3. PСвойства кабеля

    Базовое

  4. 5Длина кабеля, м

    5

  5. LE4Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 4

Характеристики

Технические данные NEBB-M8W4-P-5-LE4

Основные

Соответствует стандарту
Цвета проводов и обозначения контактов по EN 60947-5-2; EN 61076-2-104
Идентификация кабеля
С держателем маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, занятые контакты/провода
4
Электрическое подключение 1, тип монтажа
Фиксация винта с А/F9
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, занятые контакты/провода
4
Диапазон рабочего напряжения DC
0 … 30 В
Диапазон рабочего напряжения АС
0 … 30 В
Допустимая токовая нагрузка при 40°C
4 А
Импульсная мощность
0,8 кВ
Длина кабеля
5 м
Атрибуты кабеля
Для статических применений
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
>= 14 мм
Диаметр кабеля
4,5 мм
Структура кабеля
4x0,25
Номинальное сечение провода
0,25 mm2
Концы проводов
Оплетка удалена; Отрезать прямо
Класс защиты
IP65; IP68; IP69K
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 4 по ISO
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PVC
Материал корпуса
TPE-U(PU)
Материал винтового фиксатора
Никелированная латунь
Материал уплотнений
NBR
Материал электрического контакта
Позолоченный медный сплав
Материал изоляции
PVC

Документы

Документация

PDFТаблица данных NEBB-M8W4-P-5-LE4PDF · Festo · на русскомPDFКаталог Festo NEBBPDF · на английском · Festo, 2024NEBBВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBB-M8W4-P-5-LE4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBB-M8W4-P-5-LE4?

Соединительный кабель Festo NEBB-M8W4-P-5-LE4, артикул 8066668: диаметр кабеля — 4,5 мм; электрическое подключение 1, выход кабеля — угловой; электрическое подключение 1, технология подключения — M8x1, A-код по EN 61076-2-104; электрическое подключение 1, тип монтажа — фиксация винта с А/F9; электрическое подключение 1, функция — сторона полевого устройства; масса — 157 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBB-M8W4-P-5-LE4?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; класс защиты — IP65, IP68, IP69K.

04Из каких материалов изготовлен NEBB-M8W4-P-5-LE4?

Материал оплетки кабеля — PVC; материал корпуса — TPE-U(PU); материал винтового фиксатора — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBB-M8W4-P-5-LE4?

NEBB — соединительный кабель; M8W4 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка M8x1, кодировка A, по EN 61076-2-104, угловой, 4; P — свойства кабеля: базовое; 5 — длина кабеля, м: 5; LE4 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 4.

06Какие исполнения есть в серии NEBB, кроме NEBB-M8W4-P-5-LE4?

В серии «Соединительный кабель NEBB» — 30 позиций. У NEBB-M8W4-P-5-LE4: диаметр кабеля — 4,5 мм; электрическое подключение 1, выход кабеля — угловой. Другие варианты (диаметр кабеля: 3,8 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NEBB-M8W4-P-5-LE4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEBB-M8W4-P-5-LE4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBB-M8W4-P-5-LE4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEBB-M8W4-P-5-LE4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8066668; ввоз официальный, с грузовой таможенной декларацией.
