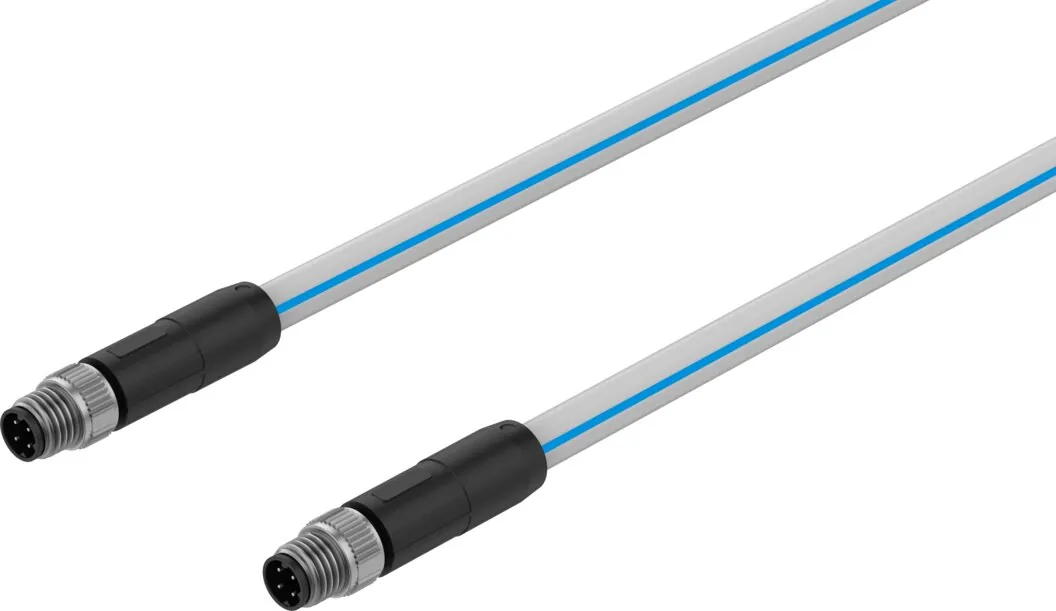

FestoСоединительный кабель
NEBC-D8G4-ES-0.3-N-S-D8G4-ET
GTIN 4052568456979 Оригинал Festo
Соединительный кабель Festo NEBC-D8G4-ES-0.3-N-S-D8G4-ET: сторона контроллера; подходит для кабельных цепей; сторона контроллера; без держателя маркировочных табличек.
- Электрическое подключение 2, функция
- Сторона контроллера
- Атрибуты кабеля
- Подходит для кабельных цепей
- Электрическое подключение 1, функция
- Сторона контроллера
- Основан на стандарте
- EN 61076-2-114
- Авторизация
- C UL us (OL)
- Масса
- 31 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Электрическое подключение 1, функция
- Сторона контроллера
- Сторона полевого устройства
- Сторона полевого устройства; Сторона…
Характеристики
Технические данные NEBC-D8G4-ES-0.3-N-S-D8G4-ET
Основные
- Основан на стандарте
- EN 61076-2-114
- Авторизация
- C UL us (OL)
- Сертификационный департамент
- UL E520706
- Идентификация кабеля
- Без держателя маркировочных табличек
- Частота соединения
- 100
- Электрическое подключение 1, функция
- Сторона контроллера
- Электрическое подключение 1, исполнение
- Круглый
- Электрическое подключение 1, тип подключения
- Разъем
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, технология подключения
- M8x1, кодировка D to EN 61076-2-114
- Электрическое подключение 1, количество контактов/проводов
- 4
- Электрическое подключение 1, занятые контакты/провода
- 4
- Электрическое подключение 1, тип монтажа
- Резьбовая фиксация с продольной накаткой
- Электрическое подключение 2, функция
- Сторона контроллера
- Электрическое подключение 2, исполнение
- Круглый
- Электрическое подключение 2, тип подключения
- Разъем
- Электрическое подключение 2, выход кабеля
- Прямой
- Электрическое подключение 2, технология подключения
- M8x1, кодировка D to EN 61076-2-114
- Электрическое подключение 2, количество контактов/проводов
- 4
- Электрическое подключение 2, занятые контакты/провода
- 4
- Электрическое подключение 2, тип монтажа
- Резьбовая фиксация с продольной накаткой
- Диапазон рабочего напряжения DC
- 0 … 30 В
- Номинальное рабочее напряжение DC
- 24 В
- Допустимая токовая нагрузка при 40°C
- 3 А
- Импульсная мощность
- 1,5 кВ
- Защищен от смены полярности
- Нет
- Подключение заземления
- Нет в наличии
- Экранирование
- Да
- Длина кабеля
- 0,3 м
- Атрибуты кабеля
- Подходит для кабельных цепей
- Условия испытания кабеля
- Условия испытания — по запросу
- Радиус изгиба, фиксированный монтаж кабеля
- >= 20 мм
- Радиус изгиба, гибкий монтаж кабеля
- >= 75 мм
- Диаметр кабеля
- 6,3 мм
- Допустимое отклонение диаметра кабеля
- ± 0,2 мм
- Структура кабеля
- 1x(4xAWG22)
- Номинальное сечение проводника (AWG)
- AWG22
- Класс защиты
- IP65; IP67
- Примечание по классу защиты
- В собранном состоянии
- Специальные характеристики
- Стойкий к маслу
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам RoHS
- Степень загрязнения
- 3
- Цвет корпуса
- Черный
Условия работы
- Температура окружающей среды
- −20 … 60 °C; −5 … 60 °C
- Температура хранения
- −40 … 70 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B2-L
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
Масса
- Вес продукта
- 31 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
- Материал оплетки кабеля
- TPE-U(PUR)
- Материал корпуса
- PA; TPE-U(PUR)
- Материал винтового фиксатора
- Никелированная латунь
- Материал уплотнений
- NBR
- Материал электрического контакта
- Позолоченный медный сплав
- Материал изоляции
- PP
FAQ
Частые вопросы
NEBC-D8G4-ES-0.3-N-S-D8G4-ET: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у NEBC-D8G4-ES-0.3-N-S-D8G4-ET?
Соединительный кабель Festo NEBC-D8G4-ES-0.3-N-S-D8G4-ET, артикул 8082902: электрическое подключение 2, функция — сторона контроллера; атрибуты кабеля — подходит для кабельных цепей; электрическое подключение 1, функция — сторона контроллера; основан на стандарте — EN 61076-2-114; авторизация — C UL us (OL); масса — 31 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как подобрать соединительный кабель?
По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.
03В каких условиях можно использовать NEBC-D8G4-ES-0.3-N-S-D8G4-ET?
По таблице данных Festo: температура окружающей среды — −20 … 60 °C, −5 … 60 °C; класс защиты — IP65, IP67.
04Из каких материалов изготовлен NEBC-D8G4-ES-0.3-N-S-D8G4-ET?
Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA, TPE-U(PUR); материал винтового фиксатора — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии NEBC, кроме NEBC-D8G4-ES-0.3-N-S-D8G4-ET?
В серии «Соединительный кабель NEBC» — 61 позиция. У NEBC-D8G4-ES-0.3-N-S-D8G4-ET: электрическое подключение 1, функция — сторона контроллера. Другие варианты (электрическое подключение 1, функция: сторона полевого устройства) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на NEBC-D8G4-ES-0.3-N-S-D8G4-ET документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит NEBC-D8G4-ES-0.3-N-S-D8G4-ET и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте NEBC-D8G4-ES-0.3-N-S-D8G4-ET в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08NEBC-D8G4-ES-0.3-N-S-D8G4-ET — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8082902; ввоз официальный, с грузовой таможенной декларацией.
