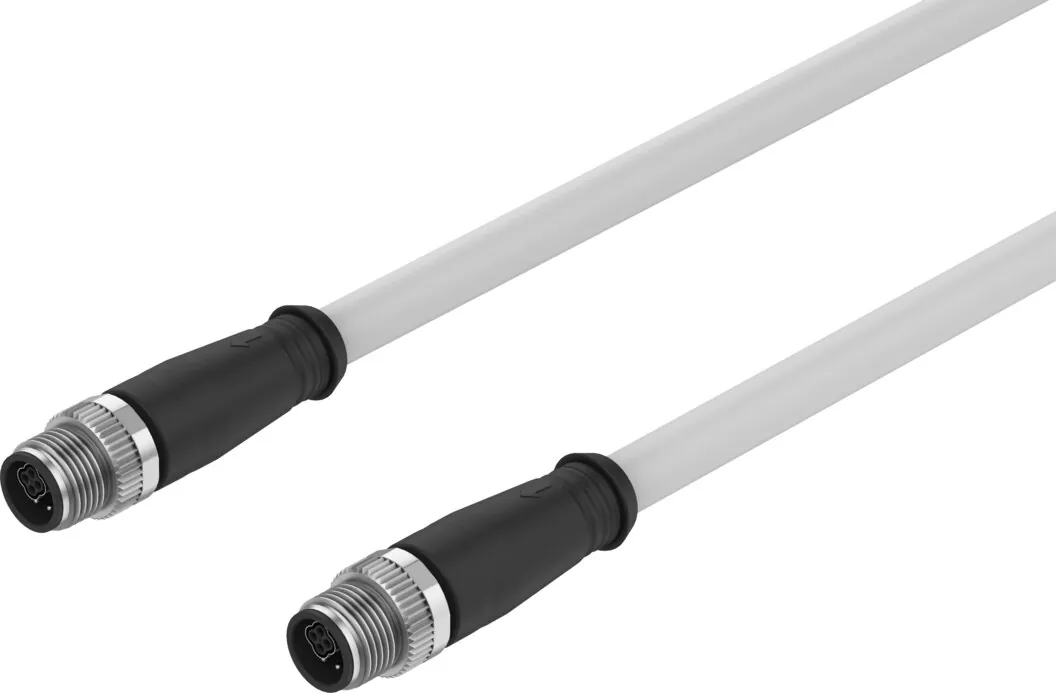

FestoСоединительный кабель

NEBC-F12G8-KH-3-N-S-F12G8

GTIN 4052568225391 Оригинал Festo

Соединительный кабель Festo NEBC-F12G8-KH-3-N-S-F12G8: сторона полевого устройства; Сторона контроллера; стандарт; сторона полевого устройства; Сторона контроллера; без держателя маркировочных табличек.

Атрибуты кабеля
Стандарт
Основан на стандарте
Размеры по EN 61076-2-101
Частота соединения
100
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Гибридные разъемы
Масса
280 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NEBC-F12G8-KH-3-N-S-F12G8

  1. NEBCСерия

    Соединительный кабель

  2. F12G8Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    M12, кодировка Festo; прямая; 8

  3. KHСвойства кабеля и исполнение кабеля

    Стандартное; гибридный кабель

  4. 3Длина кабеля, м

    3

  5. NОбозначение кабеля

    Без держателя маркировки

  6. SТип разъёма

    Вилки с обеих сторон

  7. F12G8Разъём справа, сторона контроллера и разъём и число контактов справа

    M12, 4 жилы; прямая; 8

Характеристики

Технические данные NEBC-F12G8-KH-3-N-S-F12G8

Основные

Основан на стандарте
Размеры по EN 61076-2-101
Идентификация кабеля
Без держателя маркировочных табличек
Частота соединения
100
Электрическое подключение 1, функция
Сторона полевого устройства; Сторона контроллера
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Гибридные разъемы
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
М12х1, со специальной кодировкой Festo
Электрическое подключение 1, количество контактов/проводов
8
Электрическое подключение 1, занятые контакты/провода
8
Электрическое подключение 1, тип монтажа
Фиксация винта с SW14 и продольной насечки
Электрическое подключение 2, функция
Сторона полевого устройства; Сторона контроллера
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, тип подключения
Гибридные разъемы
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, технология подключения
М12х1, со специальной кодировкой Festo
Электрическое подключение 2, количество контактов/проводов
8
Электрическое подключение 2, занятые контакты/провода
8
Электрическое подключение 2, тип монтажа
Фиксация винта с SW14 и продольной насечки
Диапазон рабочего напряжения DC
0 … 30 В
Допустимая токовая нагрузка при 40°C
7 А
Примечание по воспринимаемой токовой нагрузке при 40°C
1.5 А для 0.14 мм²
Импульсная мощность
0,8 кВ
Длина кабеля
3 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
>= 24 мм
Радиус изгиба, гибкий монтаж кабеля
>= 56 мм
Диаметр кабеля
8 мм
Допустимое отклонение диаметра кабеля
± 0,2 мм
Структура кабеля
(1x(4x0,14))+4x0,75
Номинальное сечение провода
0,14 mm2; 0,75 mm2
Класс защиты
IP65; IP67
Примечание по классу защиты
В собранном состоянии
Специальные характеристики
Стойкий к маслу
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Светло-серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 70 °C; −5 … 70 °C
Температура хранения
−40 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
280 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
TPE-U(PUR)
Материал винтового фиксатора
Никелированная латунь
Материал электрического контакта
Латунь, позолоченная
Материал изоляции
PP

Принадлежности

Что подходит к NEBC-F12G8-KH-3-N-S-F12G8

По разделу «Принадлежности» каталога Festo — для размера 3.

Крепление2
Прочее1

Документы

Документация

PDFТаблица данных NEBC-F12G8-KH-3-N-S-F12G8PDF · Festo · на русскомPDFКаталог Festo NEBCPDF · на английском · Festo, 2026NEBCВсе исполнения серии61 позиция, подбор по параметрам

FAQ

Частые вопросы

NEBC-F12G8-KH-3-N-S-F12G8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBC-F12G8-KH-3-N-S-F12G8?

Соединительный кабель Festo NEBC-F12G8-KH-3-N-S-F12G8, артикул 576636: атрибуты кабеля — стандарт; основан на стандарте — размеры по EN 61076-2-101; частота соединения — 100; электрическое подключение 1, исполнение — круглый; электрическое подключение 1, тип подключения — гибридные разъемы; масса — 280 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBC-F12G8-KH-3-N-S-F12G8?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C, −5 … 70 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен NEBC-F12G8-KH-3-N-S-F12G8?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PUR); материал винтового фиксатора — никелированная латунь; материал электрического контакта — латунь, позолоченная. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBC-F12G8-KH-3-N-S-F12G8?

NEBC — соединительный кабель; F12G8 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: M12, кодировка Festo, прямая, 8; KH — свойства кабеля и исполнение кабеля: стандартное, гибридный кабель; 3 — длина кабеля, м: 3; N — обозначение кабеля: без держателя маркировки; S — тип разъёма: вилки с обеих сторон; F12G8 — разъём справа, сторона контроллера и разъём и число контактов справа: M12, 4 жилы, прямая, 8.

06Какие исполнения есть в серии NEBC, кроме NEBC-F12G8-KH-3-N-S-F12G8?

В серии «Соединительный кабель NEBC» — 61 позиция. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к NEBC-F12G8-KH-3-N-S-F12G8?

В блоке «Принадлежности» на этой странице: крепление (2), прочее (1). Например: NEFU-D12G4-D12DG4, KM-BZ. Подобраны по каталогу Festo для этого размера.

08Есть ли на NEBC-F12G8-KH-3-N-S-F12G8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит NEBC-F12G8-KH-3-N-S-F12G8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBC-F12G8-KH-3-N-S-F12G8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10NEBC-F12G8-KH-3-N-S-F12G8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 576636; ввоз официальный, с грузовой таможенной декларацией.
