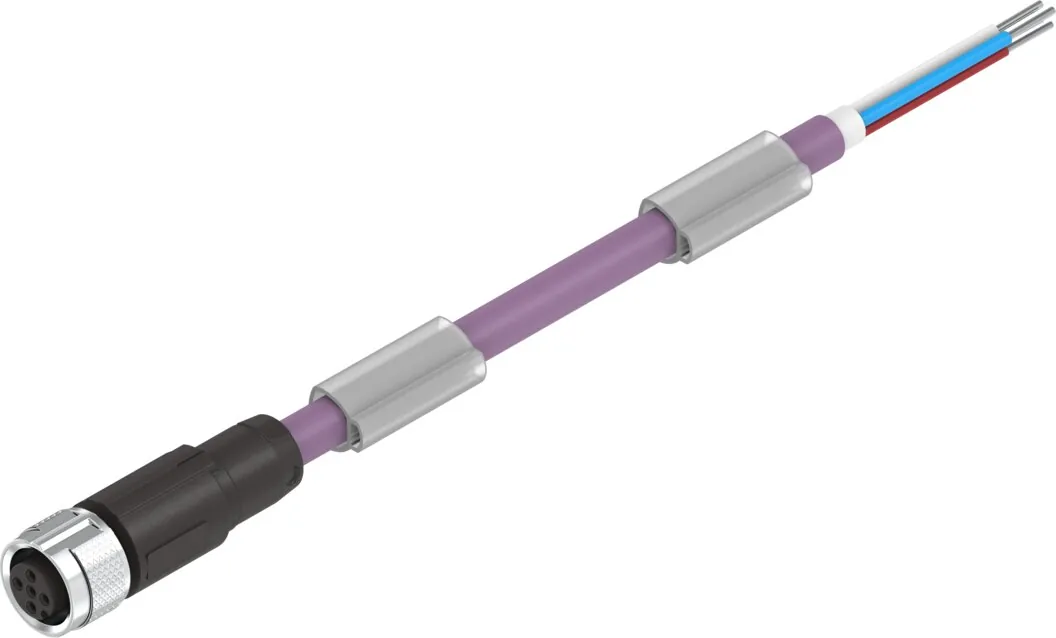

FestoСоединительный кабель

NEBC-M12G5-ES-5-LE5-CO

GTIN 4052568446192 Оригинал Festo

Соединительный кабель Festo NEBC-M12G5-ES-5-LE5-CO: сторона контроллера; подходит для кабельных цепей; сторона полевого устройства; с 2х держателями маркировочных табличек.

Электрическое подключение 2, функция
Сторона контроллера
Атрибуты кабеля
Подходит для кабельных цепей
Электрическое подключение 1, функция
Сторона полевого устройства
Частота соединения
100
Электрическое подключение 1, исполнение
Круглый
Масса
311 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Идентификация кабеля

Обозначение

Что означает NEBC-M12G5-ES-5-LE5-CO

  1. NEBCСерия

    Соединительный кабель

  2. M12G5Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Розетка M12x1, кодировка A, по EN 61076-2-101; прямая; 5

  3. ESСвойства кабеля и исполнение кабеля

    Для кабельных цепей; экранированный

  4. 5Длина кабеля, м

    5

  5. LE5Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 5

  6. COПротокол или управление

    CANopen

Характеристики

Технические данные NEBC-M12G5-ES-5-LE5-CO

Основные

Идентификация кабеля
С 2х держателями маркировочных табличек
Частота соединения
100
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
5
Электрическое подключение 1, занятые контакты/провода
5
Электрическое подключение 1, тип монтажа
Фиксация винта
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
5
Электрическое подключение 2, занятые контакты/провода
5
Диапазон рабочего напряжения DC
0 … 30 В
Допустимая токовая нагрузка при 40°C
4 А
Импульсная мощность
2 кВ
Длина кабеля
5 м
Атрибуты кабеля
Подходит для кабельных цепей
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
>= 35 мм
Радиус изгиба, гибкий монтаж кабеля
>= 70 мм
Диаметр кабеля
6,7 мм
Допустимое отклонение диаметра кабеля
± 0,3 мм
Структура кабеля
(2x0,34)+(2x0,25)+0,34; С защитой
Номинальное сечение провода
0,25 mm2; 0,34 mm2
Концы проводов
Оплетка удалена
Класс защиты
IP65; IP67
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 80 °C; −20 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
310,7 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал винтового фиксатора
Никелированное цинковое литье
Материал уплотнений
NBR
Материал электрического контакта
Никелированная и позолоченная латунь
Материал изоляции
PE

Принадлежности

Что подходит к NEBC-M12G5-ES-5-LE5-CO

По разделу «Принадлежности» каталога Festo — для размера 5.

Крепление2
Прочее1

Документы

Документация

PDFТаблица данных NEBC-M12G5-ES-5-LE5-COPDF · Festo · на русскомPDFКаталог Festo NEBCPDF · на английском · Festo, 2026NEBCВсе исполнения серии61 позиция, подбор по параметрам

FAQ

Частые вопросы

NEBC-M12G5-ES-5-LE5-CO: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBC-M12G5-ES-5-LE5-CO?

Соединительный кабель Festo NEBC-M12G5-ES-5-LE5-CO, артикул 8074191: электрическое подключение 2, функция — сторона контроллера; атрибуты кабеля — подходит для кабельных цепей; электрическое подключение 1, функция — сторона полевого устройства; частота соединения — 100; электрическое подключение 1, исполнение — круглый; масса — 311 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBC-M12G5-ES-5-LE5-CO?

По таблице данных Festo: температура окружающей среды — −25 … 80 °C, −20 … 80 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен NEBC-M12G5-ES-5-LE5-CO?

Материал оплетки кабеля — TPE-U(PUR); материал винтового фиксатора — никелированное цинковое литье; материал уплотнений — NBR; материал электрического контакта — никелированная и позолоченная латунь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBC-M12G5-ES-5-LE5-CO?

NEBC — соединительный кабель; M12G5 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка M12x1, кодировка A, по EN 61076-2-101, прямая, 5; ES — свойства кабеля и исполнение кабеля: для кабельных цепей, экранированный; 5 — длина кабеля, м: 5; LE5 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 5; CO — протокол или управление: CANopen.

06Какие исполнения есть в серии NEBC, кроме NEBC-M12G5-ES-5-LE5-CO?

В серии «Соединительный кабель NEBC» — 61 позиция. У NEBC-M12G5-ES-5-LE5-CO: идентификация кабеля — с 2х держателями маркировочных табличек. Другие варианты (идентификация кабеля: без держателя маркировочных табличек, с держателем маркировочных табличек, с принадлежностями) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к NEBC-M12G5-ES-5-LE5-CO?

В блоке «Принадлежности» на этой странице: крепление (2), прочее (1). Например: NEFU-D12G4-D12DG4, KM-BZ. Подобраны по каталогу Festo для этого размера.

08Есть ли на NEBC-M12G5-ES-5-LE5-CO документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит NEBC-M12G5-ES-5-LE5-CO и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBC-M12G5-ES-5-LE5-CO в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10NEBC-M12G5-ES-5-LE5-CO — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8074191; ввоз официальный, с грузовой таможенной декларацией.
