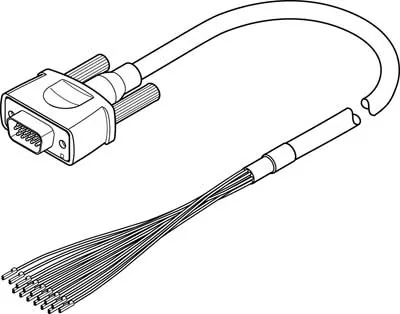

FestoЛиния управления

NEBC-S1H15-E-2.5-N-LE15

GTIN 4052568250706 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Линия управления Festo NEBC-S1H15-E-2.5-N-LE15: для поиска альтернативных продуктов используйте Support Portal.

Электрическое подключение 2, функция
Сторона контроллера
Атрибуты кабеля
Пригоден для кабельных цепей
Электрическое подключение 1, функция
Сторона полевого устройства
Соответствует стандарту
DIN 47100
Электрическое подключение 1, исполнение
Угловой
Масса
180 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Атрибуты кабеля

Характеристики

Технические данные NEBC-S1H15-E-2.5-N-LE15

Основные

Соответствует стандарту
DIN 47100
Идентификация кабеля
Без держателя маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
Sub-D
Электрическое подключение 1, количество контактов/проводов
15
Электрическое подключение 1, занятые контакты/провода
15
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
15
Электрическое подключение 2, занятые контакты/провода
15
Диапазон рабочего напряжения DC
0 … 30 В
Номинальное рабочее напряжение DC
24 В
Длина кабеля
2,5 м
Атрибуты кабеля
Пригоден для кабельных цепей
Радиус изгиба, фиксированный монтаж кабеля
>= 33 мм
Диаметр кабеля
6,6 мм
Структура кабеля
18x0,14
Номинальное сечение провода
0,14 mm2
Концы проводов
Разъем кабеля
Класс защиты
IP50
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый

Условия работы

Температура окружающей среды
−30 … 80 °C; −30 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)

Принадлежности

Что подходит к NEBC-S1H15-E-2.5-N-LE15

По разделу «Принадлежности» каталога Festo этой серии.

Прочее1

Документы

Документация

PDFТаблица данных NEBC-S1H15-E-2.5-N-LE15PDF · Festo · на русскомPDFКаталог Festo NEBCPDF · на английском · Festo, 2022NEBCВсе исполнения серии61 позиция, подбор по параметрам

FAQ

Частые вопросы

NEBC-S1H15-E-2.5-N-LE15: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBC-S1H15-E-2.5-N-LE15?

Линия управления Festo NEBC-S1H15-E-2.5-N-LE15, артикул 2052917: электрическое подключение 2, функция — сторона контроллера; атрибуты кабеля — пригоден для кабельных цепей; электрическое подключение 1, функция — сторона полевого устройства; соответствует стандарту — DIN 47100; электрическое подключение 1, исполнение — угловой; масса — 180 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NEBC-S1H15-E-2.5-N-LE15?

По таблице данных Festo: температура окружающей среды — −30 … 80 °C, −30 … 80 °C; класс защиты — IP50.

03Из каких материалов изготовлен NEBC-S1H15-E-2.5-N-LE15?

Материал оплетки кабеля — TPE-U(PUR). Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии NEBC, кроме NEBC-S1H15-E-2.5-N-LE15?

В серии «Соединительный кабель NEBC» — 61 позиция. У NEBC-S1H15-E-2.5-N-LE15: атрибуты кабеля — пригоден для кабельных цепей. Другие варианты (атрибуты кабеля: подходит для кабельных цепей, стандарт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к NEBC-S1H15-E-2.5-N-LE15?

В блоке «Принадлежности» на этой странице: прочее (1). Например: KM-BZ. Подобраны по каталогу Festo для этого размера.

06Есть ли на NEBC-S1H15-E-2.5-N-LE15 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NEBC-S1H15-E-2.5-N-LE15 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBC-S1H15-E-2.5-N-LE15 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NEBC-S1H15-E-2.5-N-LE15 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2052917; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить NEBC-S1H15-E-2.5-N-LE15?

Производитель снял NEBC-S1H15-E-2.5-N-LE15 с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
