FestoКабель электродвигателя
NEBM-H6G4-E-5-Q13N-LE4
GTIN 4052568421014 Оригинал Festo

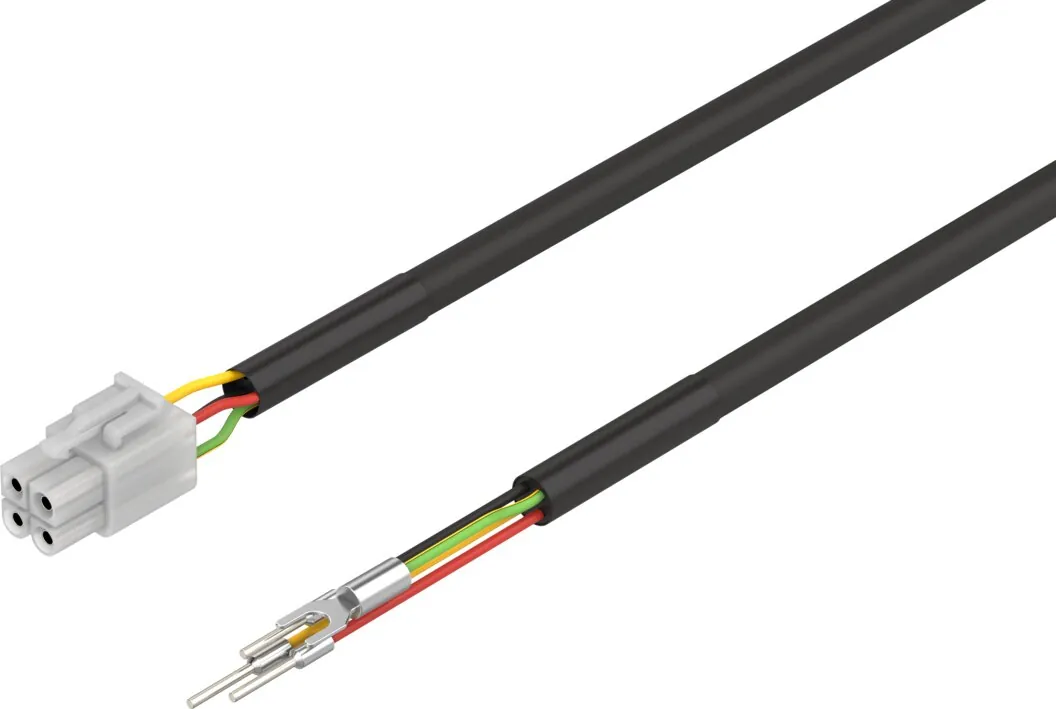

Кабель электродвигателя Festo NEBM-H6G4-E-5-Q13N-LE4: прямой; угловой; розетка разъема; кабель.
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, исполнение
- Угловой
- Электрическое подключение 1, тип подключения
- Розетка разъема
- Электрическое подключение 2, тип подключения
- Кабель
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Масса
- 533 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает NEBM-H6G4-E-5-Q13N-LE4
- NEBMСерия
Кабель электродвигателя
- H6G4Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева
Розетка, схема контактов H6, кодировка для двигателя; прямая; 4
- EСвойства кабеля
Для кабельных цепей
- 5Длина кабеля
5 м
- Q13NСечение жилы, мм² и обозначение кабеля
0,79; без держателя маркировки
- LE4Разъём справа, сторона контроллера и число контактов справа
Свободный конец; 4
Характеристики
Технические данные NEBM-H6G4-E-5-Q13N-LE4
Основные
- Идентификация кабеля
- Без держателя маркировочных табличек
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Электрическое подключение 1, исполнение
- Угловой
- Электрическое подключение 1, тип подключения
- Розетка разъема
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, технология подключения
- Присоединение Н6, для двигателя
- Электрическое подключение 1, количество контактов/проводов
- 4
- Электрическое подключение 1, занятые контакты/провода
- 4
- Электрическое подключение 2, функция
- Сторона контроллера
- Электрическое подключение 2, тип подключения
- Кабель
- Электрическое подключение 2, технология подключения
- Открытый конец
- Электрическое подключение 2, количество контактов/проводов
- 4
- Электрическое подключение 2, занятые контакты/провода
- 4
- Диапазон рабочего напряжения DC
- 0 … 300 В
- Диапазон рабочего напряжения АС
- 0 … 300 В
- Допустимая токовая нагрузка при 40°C
- 9,5 А
- Импульсная мощность
- 2 кВ
- Длина кабеля
- 5 м
- Атрибуты кабеля
- Подходит для кабельных цепей
- Условия испытания кабеля
- Условия испытания — по запросу
- Радиус изгиба, фиксированный монтаж кабеля
- >= 55 мм
- Радиус изгиба, гибкий монтаж кабеля
- >= 55 мм
- Диаметр кабеля
- 7,3 мм
- Структура кабеля
- 4x0,79
- Номинальное сечение провода
- 0,79 mm2
- Номинальное сечение проводника (AWG)
- AWG18
- Концы проводов
- Разъем кабеля
- Класс защиты
- IP20
- Примечание по классу защиты
- В собранном состоянии
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам для электрооборудования; По британским нормам RoHS
- Степень загрязнения
- 3
- Цвет оплетки кабеля
- Черный
- Цвет корпуса
- Белый
Условия работы
- Температура окружающей среды
- −25 … 90 °C; −25 … 90 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал оплетки кабеля
- PVC
- Материал корпуса
- PA
- Материал изоляции
- PVC
FAQ
Частые вопросы
NEBM-H6G4-E-5-Q13N-LE4: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у NEBM-H6G4-E-5-Q13N-LE4?
Кабель электродвигателя Festo NEBM-H6G4-E-5-Q13N-LE4, артикул 5219198: электрическое подключение 1, выход кабеля — прямой; электрическое подключение 1, исполнение — угловой; электрическое подключение 1, тип подключения — розетка разъема; электрическое подключение 2, тип подключения — кабель; электрическое подключение 1, функция — сторона полевого устройства; масса — 533 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать NEBM-H6G4-E-5-Q13N-LE4?
По таблице данных Festo: температура окружающей среды — −25 … 90 °C, −25 … 90 °C; класс защиты — IP20.
03Из каких материалов изготовлен NEBM-H6G4-E-5-Q13N-LE4?
Материал оплетки кабеля — PVC; материал корпуса — PA; материал изоляции — PVC. Материалы указаны по таблице данных Festo.
04Как расшифровать обозначение NEBM-H6G4-E-5-Q13N-LE4?
NEBM — кабель электродвигателя; H6G4 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка, схема контактов H6, кодировка для двигателя, прямая, 4; E — свойства кабеля: для кабельных цепей; 5 — длина кабеля: 5 м; Q13N — сечение жилы, мм² и обозначение кабеля: 0,79, без держателя маркировки; LE4 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 4.
05Какие исполнения есть в серии NEBM, кроме NEBM-H6G4-E-5-Q13N-LE4?
В серии «Кабель электродвигателя NEBM» — 161 позиция. У NEBM-H6G4-E-5-Q13N-LE4: электрическое подключение 1, выход кабеля — прямой; электрическое подключение 1, исполнение — угловой; электрическое подключение 2, тип подключения — кабель. Другие варианты (электрическое подключение 1, выход кабеля: угловой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на NEBM-H6G4-E-5-Q13N-LE4 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo NEBM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит NEBM-H6G4-E-5-Q13N-LE4 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте NEBM-H6G4-E-5-Q13N-LE4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08NEBM-H6G4-E-5-Q13N-LE4 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5219198; ввоз официальный, с грузовой таможенной декларацией.
