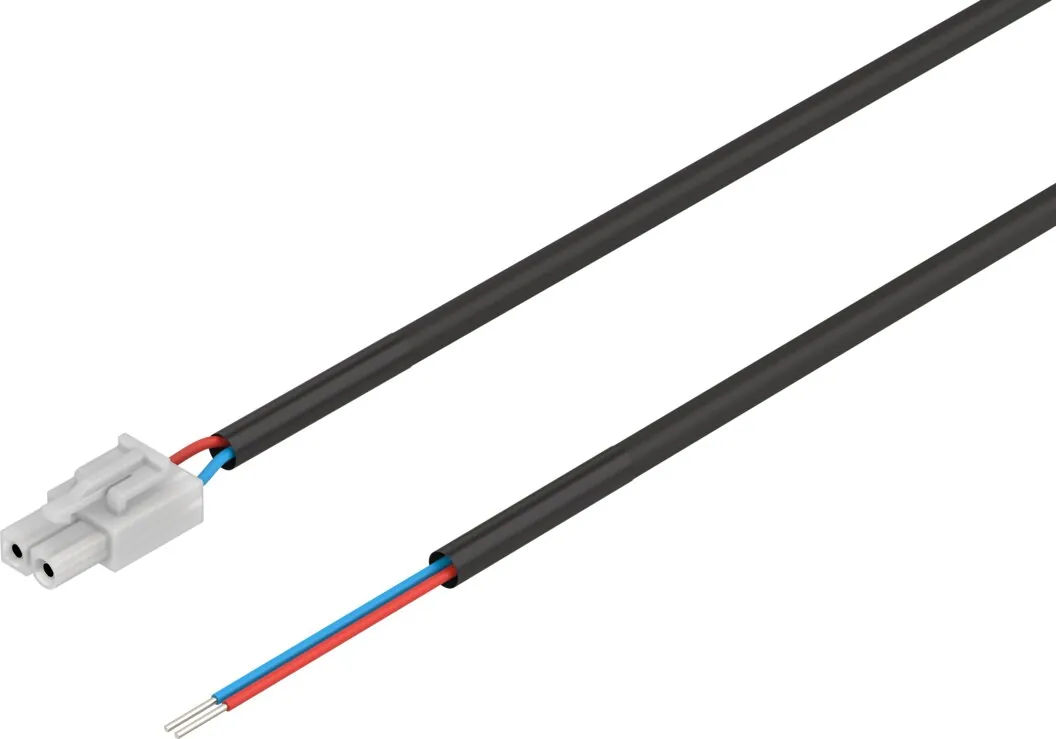

FestoСоединительный кабель
NEBM-H7G2-E-10-Q14N-LE2
GTIN 4052568421113 Оригинал Festo
Соединительный кабель Festo NEBM-H7G2-E-10-Q14N-LE2: прямой; угловой; розетка разъема; кабель.
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, исполнение
- Угловой
- Электрическое подключение 1, тип подключения
- Розетка разъема
- Электрическое подключение 2, тип подключения
- Кабель
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Масса
- 530 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает NEBM-H7G2-E-10-Q14N-LE2
- NEBMСерия
Соединительный кабель
- H7G2Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева
Розетка, схема контактов H7, кодировка для тормоза двигателя; прямая; 2
- EСвойства кабеля
Для кабельных цепей
- 10Длина кабеля
10 м
- Q14NСечение жилы, мм² и обозначение кабеля
0,51; без держателя маркировки
- LE2Разъём справа, сторона контроллера и число контактов справа
Свободный конец; 2
Характеристики
Технические данные NEBM-H7G2-E-10-Q14N-LE2
Основные
- Идентификация кабеля
- Без держателя маркировочных табличек
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Электрическое подключение 1, исполнение
- Угловой
- Электрическое подключение 1, тип подключения
- Розетка разъема
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, технология подключения
- Присоединение Н7, для тормоза двигателя
- Электрическое подключение 1, количество контактов/проводов
- 2
- Электрическое подключение 1, занятые контакты/провода
- 2
- Электрическое подключение 2, функция
- Сторона контроллера
- Электрическое подключение 2, тип подключения
- Кабель
- Электрическое подключение 2, технология подключения
- Открытый конец
- Электрическое подключение 2, количество контактов/проводов
- 2
- Электрическое подключение 2, занятые контакты/провода
- 2
- Диапазон рабочего напряжения DC
- 0 … 30 В
- Диапазон рабочего напряжения АС
- 0 … 30 В
- Допустимая токовая нагрузка при 40°C
- 5 А
- Импульсная мощность
- 2 кВ
- Длина кабеля
- 10 м
- Атрибуты кабеля
- Подходит для кабельных цепей
- Условия испытания кабеля
- Условия испытания — по запросу
- Радиус изгиба, фиксированный монтаж кабеля
- >= 27 мм
- Радиус изгиба, гибкий монтаж кабеля
- >= 55 мм
- Диаметр кабеля
- 5,1 мм
- Структура кабеля
- 2x0,51
- Номинальное сечение провода
- 0,51 mm2
- Номинальное сечение проводника (AWG)
- AWG20
- Концы проводов
- Разъем кабеля
- Класс защиты
- IP20
- Примечание по классу защиты
- В собранном состоянии
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам RoHS
- Степень загрязнения
- 3
- Цвет оплетки кабеля
- Черный
- Цвет корпуса
- Белый
Условия работы
- Температура окружающей среды
- −40 … 80 °C; −10 … 80 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал оплетки кабеля
- PVC
- Материал корпуса
- PA
- Материал изоляции
- PVC
FAQ
Частые вопросы
NEBM-H7G2-E-10-Q14N-LE2: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у NEBM-H7G2-E-10-Q14N-LE2?
Соединительный кабель Festo NEBM-H7G2-E-10-Q14N-LE2, артикул 5219208: электрическое подключение 1, выход кабеля — прямой; электрическое подключение 1, исполнение — угловой; электрическое подключение 1, тип подключения — розетка разъема; электрическое подключение 2, тип подключения — кабель; электрическое подключение 1, функция — сторона полевого устройства; масса — 530 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как подобрать соединительный кабель?
По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.
03В каких условиях можно использовать NEBM-H7G2-E-10-Q14N-LE2?
По таблице данных Festo: температура окружающей среды — −40 … 80 °C, −10 … 80 °C; класс защиты — IP20.
04Из каких материалов изготовлен NEBM-H7G2-E-10-Q14N-LE2?
Материал оплетки кабеля — PVC; материал корпуса — PA; материал изоляции — PVC. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение NEBM-H7G2-E-10-Q14N-LE2?
NEBM — соединительный кабель; H7G2 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка, схема контактов H7, кодировка для тормоза двигателя, прямая, 2; E — свойства кабеля: для кабельных цепей; 10 — длина кабеля: 10 м; Q14N — сечение жилы, мм² и обозначение кабеля: 0,51, без держателя маркировки; LE2 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 2.
06Какие исполнения есть в серии NEBM, кроме NEBM-H7G2-E-10-Q14N-LE2?
В серии «Кабель электродвигателя NEBM» — 161 позиция. У NEBM-H7G2-E-10-Q14N-LE2: электрическое подключение 1, выход кабеля — прямой; электрическое подключение 1, исполнение — угловой; электрическое подключение 2, тип подключения — кабель. Другие варианты (электрическое подключение 1, выход кабеля: угловой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
07Есть ли на NEBM-H7G2-E-10-Q14N-LE2 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo NEBM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит NEBM-H7G2-E-10-Q14N-LE2 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте NEBM-H7G2-E-10-Q14N-LE2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09NEBM-H7G2-E-10-Q14N-LE2 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5219208; ввоз официальный, с грузовой таможенной декларацией.
