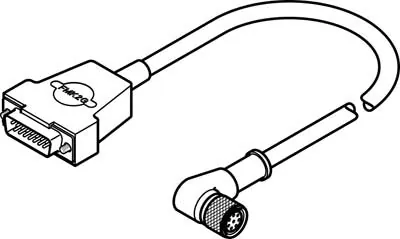

FestoКабель кодирующего устройства

NEBM-M12W8-E-25-N-S1G15

GTIN 4052568276522 Оригинал Festo

Кабель кодирующего устройства Festo NEBM-M12W8-E-25-N-S1G15: угловой; круглый; розетка разъема; разъем.

Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 2, тип подключения
Разъем
Соответствует стандарту
EN 61984
Масса
1,48 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение 1, выход кабеля

Электрическое подключение 2, тип подключения

  • Кабель
  • Разъем
  • Разъёмы и кабели
  • Розетка разъема

Характеристики

Технические данные NEBM-M12W8-E-25-N-S1G15

Основные

Соответствует стандарту
EN 61984
Идентификация кабеля
Без держателя маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
8
Электрическое подключение 1, занятые контакты/провода
8
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, исполнение
Угловой
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, технология подключения
Sub-D
Электрическое подключение 2, количество контактов/проводов
15
Электрическое подключение 2, занятые контакты/провода
8
Диапазон рабочего напряжения DC
0 … 30 В
Номинальное рабочее напряжение DC
24 В
Диапазон рабочего напряжения АС
0 … 30 В
Номинальное рабочее напряжение АС
24 В
Допустимая токовая нагрузка при 40°C
3 А
Примечание по воспринимаемой токовой нагрузке при 40°C
2 А для 0.14 мм²
Импульсная мощность
0,5 кВ
Длина кабеля
25 м
Атрибуты кабеля
Пригоден для кабельных цепей
Радиус изгиба, фиксированный монтаж кабеля
>= 20 мм
Радиус изгиба, гибкий монтаж кабеля
>= 75 мм
Диаметр кабеля
6 мм
Структура кабеля
1x4x0,14+4x0,34; С защитой
Номинальное сечение провода
0,14 mm2; 0,34 mm2
Класс защиты
IP65
Примечание по классу защиты
IP30 для штекера Sub-D; в собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3

Условия работы

Температура окружающей среды
−40 … 80 °C; −10 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)

Документы

Документация

PDFТаблица данных NEBM-M12W8-E-25-N-S1G15PDF · Festo · на русскомNEBMВсе исполнения серии161 позиция, подбор по параметрам

FAQ

Частые вопросы

NEBM-M12W8-E-25-N-S1G15: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBM-M12W8-E-25-N-S1G15?

Кабель кодирующего устройства Festo NEBM-M12W8-E-25-N-S1G15, артикул 5105630: электрическое подключение 1, выход кабеля — угловой; электрическое подключение 1, исполнение — круглый; электрическое подключение 1, тип подключения — розетка разъема; электрическое подключение 2, тип подключения — разъем; соответствует стандарту — EN 61984; масса — 1,48 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NEBM-M12W8-E-25-N-S1G15?

По таблице данных Festo: температура окружающей среды — −40 … 80 °C, −10 … 80 °C; класс защиты — IP65.

03Из каких материалов изготовлен NEBM-M12W8-E-25-N-S1G15?

Материал оплетки кабеля — TPE-U(PUR). Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии NEBM, кроме NEBM-M12W8-E-25-N-S1G15?

В серии «Кабель электродвигателя NEBM» — 161 позиция. У NEBM-M12W8-E-25-N-S1G15: электрическое подключение 1, выход кабеля — угловой; электрическое подключение 2, тип подключения — разъем. Другие варианты (электрическое подключение 1, выход кабеля: прямой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на NEBM-M12W8-E-25-N-S1G15 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит NEBM-M12W8-E-25-N-S1G15 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBM-M12W8-E-25-N-S1G15 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07NEBM-M12W8-E-25-N-S1G15 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5105630; ввоз официальный, с грузовой таможенной декларацией.
