FestoКабель электродвигателя

NEBM-M16G8-E-20-Q9-LE8

GTIN 4052568276300 Оригинал Festo

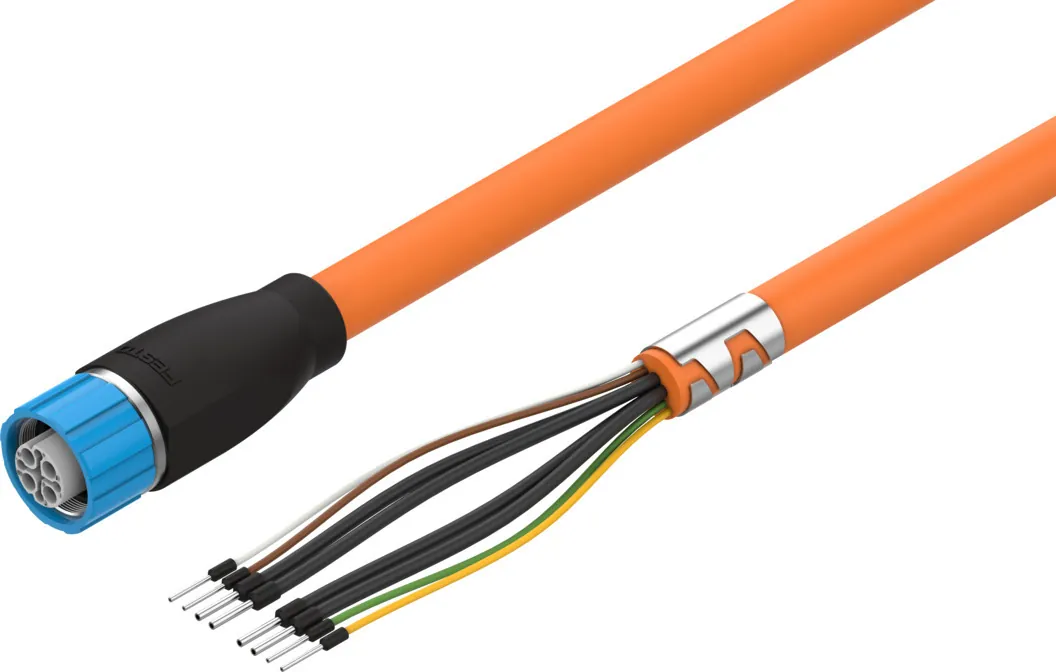

Кабель электродвигателя Festo NEBM-M16G8-E-20-Q9-LE8: прямой; круглый; розетка разъема; кабель.

Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 2, тип подключения
Кабель
Основан на стандарте
EN 61984
Масса
4,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение 1, выход кабеля

Электрическое подключение 1, исполнение

Электрическое подключение 1, тип подключения

  • Гибридная розетка
  • Разъем
  • Розетка разъема

Электрическое подключение 2, тип подключения

  • Кабель
  • Разъем
  • Разъёмы и кабели
  • Розетка разъема

Обозначение

Что означает NEBM-M16G8-E-20-Q9-LE8

  1. NEBMСерия

    Кабель электродвигателя

  2. M16G8Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    M16; прямая; 8

  3. EСвойства кабеля

    Для кабельных цепей

  4. 20Длина кабеля

    20 м

  5. Q9Сечение жилы, мм²

    1,5

  6. LE8Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 8

Характеристики

Технические данные NEBM-M16G8-E-20-Q9-LE8

Основные

Основан на стандарте
EN 61984
Идентификация кабеля
Без держателя маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
M16x0,75
Электрическое подключение 1, количество контактов/проводов
8
Электрическое подключение 1, занятые контакты/провода
6
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
8
Электрическое подключение 2, занятые контакты/провода
6
Диапазон рабочего напряжения DC
0 … 600 В
Примечание по рабочему напряжению DC
0 — 300 В для 0,5 мм²
Диапазон рабочего напряжения АС
0 … 600 В
Примечание по рабочему напряжению АС
0 — 300 В для 0,5 мм²
Допустимая токовая нагрузка при 40°C
16 А
Примечание по воспринимаемой токовой нагрузке при 40°C
8 А для 0.5 мм²
Импульсная мощность
6 кВ
Примечание по волновому сопротивлению
4 кВ для 0.5 мм²
Длина кабеля
20 м
Атрибуты кабеля
Подходит для кабельных цепей
Радиус изгиба, фиксированный монтаж кабеля
>= 64 мм
Радиус изгиба, гибкий монтаж кабеля
>= 128 мм
Диаметр кабеля
12,8 мм
Структура кабеля
4x1,5+2x(2x0,5); С защитой
Номинальное сечение провода
1,5 mm2; 0,5 mm2
Концы проводов
Разъем кабеля
Класс защиты
IP65
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Оранжевый

Условия работы

Температура окружающей среды
−50 … 90 °C; −40 … 90 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал изоляции
TPE-E

Документы

Документация

PDFТаблица данных NEBM-M16G8-E-20-Q9-LE8PDF · Festo · на русскомPDFКаталог Festo NEBMPDF · на английском · Festo, 2024NEBMВсе исполнения серии161 позиция, подбор по параметрам

FAQ

Частые вопросы

NEBM-M16G8-E-20-Q9-LE8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBM-M16G8-E-20-Q9-LE8?

Кабель электродвигателя Festo NEBM-M16G8-E-20-Q9-LE8, артикул 5085051: электрическое подключение 1, выход кабеля — прямой; электрическое подключение 1, исполнение — круглый; электрическое подключение 1, тип подключения — розетка разъема; электрическое подключение 2, тип подключения — кабель; основан на стандарте — EN 61984; масса — 4,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NEBM-M16G8-E-20-Q9-LE8?

По таблице данных Festo: температура окружающей среды — −50 … 90 °C, −40 … 90 °C; класс защиты — IP65.

03Из каких материалов изготовлен NEBM-M16G8-E-20-Q9-LE8?

Материал оплетки кабеля — TPE-U(PUR); материал изоляции — TPE-E. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NEBM-M16G8-E-20-Q9-LE8?

NEBM — кабель электродвигателя; M16G8 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: M16, прямая, 8; E — свойства кабеля: для кабельных цепей; 20 — длина кабеля: 20 м; Q9 — сечение жилы, мм²: 1,5; LE8 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 8.

05Какие исполнения есть в серии NEBM, кроме NEBM-M16G8-E-20-Q9-LE8?

В серии «Кабель электродвигателя NEBM» — 161 позиция. У NEBM-M16G8-E-20-Q9-LE8: электрическое подключение 1, выход кабеля — прямой; электрическое подключение 1, исполнение — круглый; электрическое подключение 1, тип подключения — розетка разъема; электрическое подключение 2, тип подключения — кабель. Другие варианты (электрическое подключение 1, выход кабеля: угловой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NEBM-M16G8-E-20-Q9-LE8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NEBM-M16G8-E-20-Q9-LE8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBM-M16G8-E-20-Q9-LE8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NEBM-M16G8-E-20-Q9-LE8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5085051; ввоз официальный, с грузовой таможенной декларацией.
