FestoКабель электродвигателя

NEBM-SF1W31-EH-2.6-Q15N-LE14

GTIN 4052568420529 Оригинал Festo

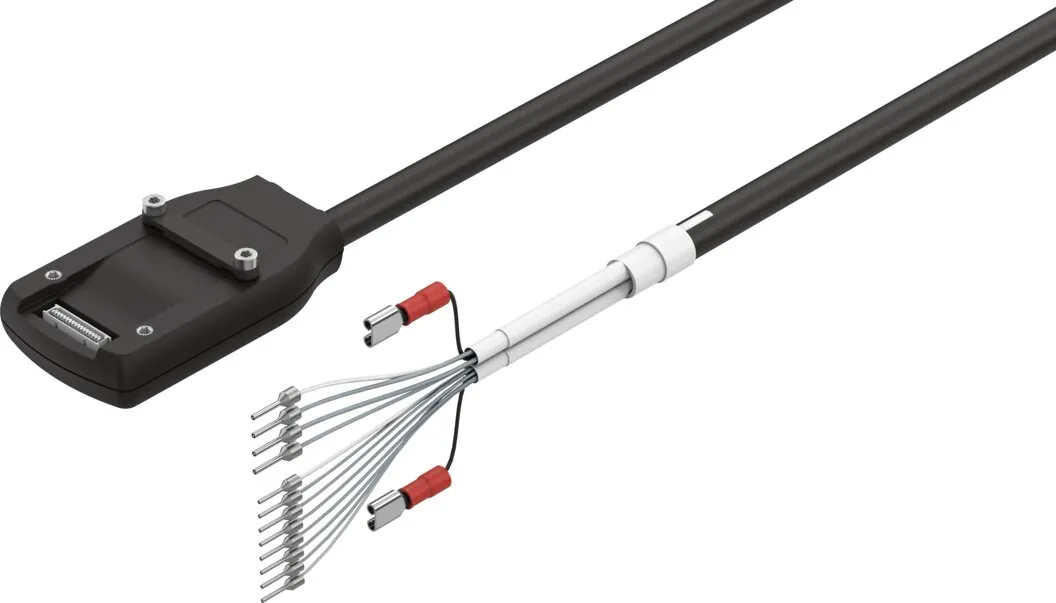

Кабель электродвигателя Festo NEBM-SF1W31-EH-2.6-Q15N-LE14: угловой; угловой; разъем; кабель.

Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 2, тип подключения
Кабель
Соответствует стандарту
DIN 47100
Масса
770 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение 1, тип подключения

Подходит к: EHMD всех размеров

Обозначение

Что означает NEBM-SF1W31-EH-2.6-Q15N-LE14

  1. NEBMСерия

    Кабель электродвигателя

  2. SF1W31Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Разъём типа F1; угловой; 31

  3. EHСвойства кабеля и исполнение кабеля

    Для кабельных цепей; гибридный кабель

  4. 2.6Длина кабеля

    2,6 м

  5. Q15NСечение жилы, мм² и обозначение кабеля

    0,35; без держателя маркировки

  6. LE14Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 14

Характеристики

Технические данные NEBM-SF1W31-EH-2.6-Q15N-LE14

Основные

Соответствует стандарту
DIN 47100
Идентификация кабеля
Без держателя маркировочных табличек
Частота соединения
30
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, примечание по выводу кабеля
90°
Электрическое подключение 1, технология подключения
Схема присоединения F1
Электрическое подключение 1, количество контактов/проводов
31
Электрическое подключение 1, занятые контакты/провода
31
Электрическое подключение 1, тип монтажа
Фиксатор
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
14
Электрическое подключение 2, занятые контакты/провода
14
Диапазон рабочего напряжения DC
0 … 50 В
Номинальное рабочее напряжение DC
24 В
Допустимая токовая нагрузка при 40°C
0,5 А
Импульсная мощность
0,25 кВ
Длина кабеля
2,6 м
Атрибуты кабеля
Подходит для кабельных цепей
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
>= 49,5 мм
Радиус изгиба, гибкий монтаж кабеля
>= 74,25 мм
Диаметр кабеля
9,9 мм
Допустимое отклонение диаметра кабеля
± 0,2 мм
Структура кабеля
1x(6x0,35)+2x(4x0,15)
Номинальное сечение провода
0,35 mm2; 0,15 mm2
Концы проводов
Разъем кабеля
Класс защиты
IP20
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
1
Цвет оплетки кабеля
Черный
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−20 … 75 °C; −5 … 70 °C
Температура хранения
−25 … 55 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
770 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA
Материал электрического контакта
Медный сплав, луженый

Документы

Документация

PDFТаблица данных NEBM-SF1W31-EH-2.6-Q15N-LE14PDF · Festo · на русскомPDFКаталог Festo NEBMPDF · на английском · Festo, 2026NEBMВсе исполнения серии161 позиция, подбор по параметрам

FAQ

Частые вопросы

NEBM-SF1W31-EH-2.6-Q15N-LE14: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBM-SF1W31-EH-2.6-Q15N-LE14?

Кабель электродвигателя Festo NEBM-SF1W31-EH-2.6-Q15N-LE14, артикул 5213343: электрическое подключение 1, выход кабеля — угловой; электрическое подключение 1, исполнение — угловой; электрическое подключение 1, тип подключения — разъем; электрическое подключение 2, тип подключения — кабель; соответствует стандарту — DIN 47100; масса — 770 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NEBM-SF1W31-EH-2.6-Q15N-LE14?

По таблице данных Festo: температура окружающей среды — −20 … 75 °C, −5 … 70 °C; класс защиты — IP20.

03Из каких материалов изготовлен NEBM-SF1W31-EH-2.6-Q15N-LE14?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA; материал электрического контакта — медный сплав, луженый. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NEBM-SF1W31-EH-2.6-Q15N-LE14?

NEBM — кабель электродвигателя; SF1W31 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: разъём типа F1, угловой, 31; EH — свойства кабеля и исполнение кабеля: для кабельных цепей, гибридный кабель; 2.6 — длина кабеля: 2,6 м; Q15N — сечение жилы, мм² и обозначение кабеля: 0,35, без держателя маркировки; LE14 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 14.

05Какие исполнения есть в серии NEBM, кроме NEBM-SF1W31-EH-2.6-Q15N-LE14?

В серии «Кабель электродвигателя NEBM» — 161 позиция. У NEBM-SF1W31-EH-2.6-Q15N-LE14: электрическое подключение 1, тип подключения — разъем. Другие варианты (электрическое подключение 1, тип подключения: розетка разъема) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06К каким изделиям подходит NEBM-SF1W31-EH-2.6-Q15N-LE14?

По каталогам Festo: EHMD всех размеров.

07Есть ли на NEBM-SF1W31-EH-2.6-Q15N-LE14 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEBM-SF1W31-EH-2.6-Q15N-LE14 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBM-SF1W31-EH-2.6-Q15N-LE14 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEBM-SF1W31-EH-2.6-Q15N-LE14 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5213343; ввоз официальный, с грузовой таможенной декларацией.
