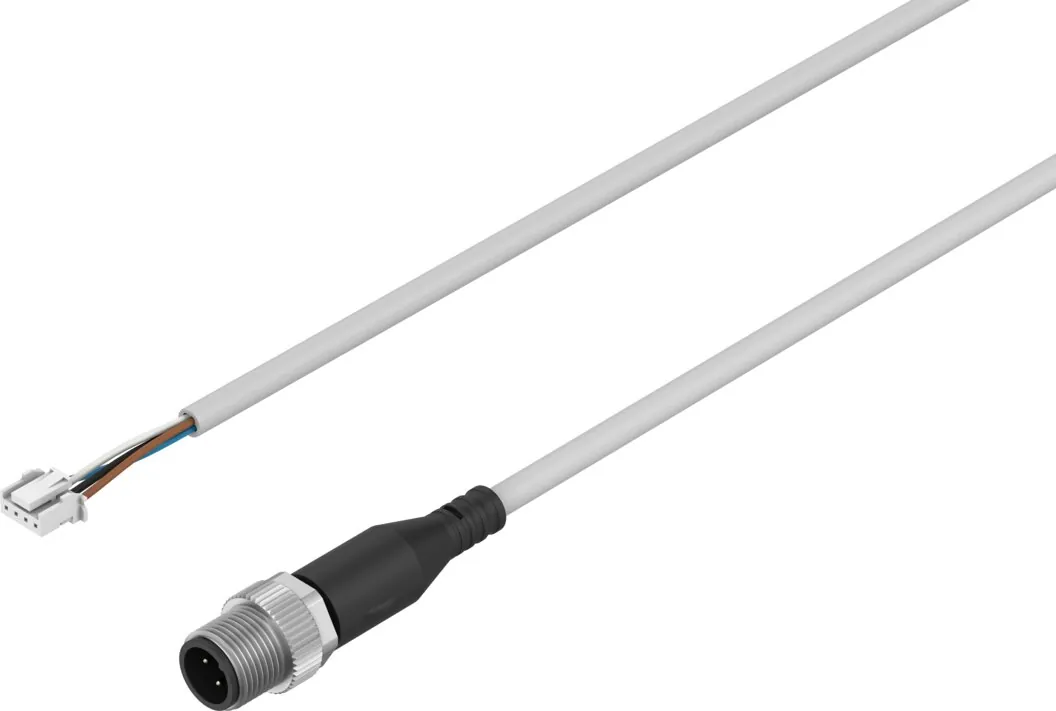

FestoСоединительный кабель

NEBS-L1G4-K-1-N-M12G4

GTIN 4052568451837 Оригинал Festo

Соединительный кабель Festo NEBS-L1G4-K-1-N-M12G4: стандарт; 0 … 30 В; без держателя маркировочных табличек; 4,5 мм.

Атрибуты кабеля
Стандарт
Диапазон рабочего напряжения DC
0 … 30 В
Диаметр кабеля
4,5 мм
Частота соединения
100
Электрическое подключение 1, функция
Сторона полевого устройства
Масса
40 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подходит к: CDSU всех размеров; SCDN всех размеров

Обозначение

Что означает NEBS-L1G4-K-1-N-M12G4

  1. NEBSСерия

    Соединительный кабель

  2. L1G4Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Разъём на плату; прямая; 4

  3. KСвойства кабеля

    Стандартное

  4. 1Длина кабеля, м

    1

  5. NОбозначение кабеля

    Без держателя маркировки

  6. M12G4Разъём справа, сторона контроллера и вилка или розетка и число контактов справа

    Вилка M12x1, кодировка A, по EN 61076-2-101; прямая; 4

Характеристики

Технические данные NEBS-L1G4-K-1-N-M12G4

Основные

Идентификация кабеля
Без держателя маркировочных табличек
Частота соединения
100
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
Присоединение L1 Дж
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, занятые контакты/провода
4
Электрическое подключение 1, тип монтажа
Фиксатор
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, занятые контакты/провода
4
Электрическое подключение 2, тип монтажа
Screw-type lock with hex A/F 13 мм and longitudinal knurl
Диапазон рабочего напряжения DC
0 … 30 В
Допустимая токовая нагрузка при 40°C
1 А
Импульсная мощность
0,8 кВ
Длина кабеля
1 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
>= 14 мм
Радиус изгиба, гибкий монтаж кабеля
>= 46 мм
Диаметр кабеля
4,5 мм
Допустимое отклонение диаметра кабеля
± 0,1 мм
Структура кабеля
4x0,25
Номинальное сечение провода
0,25 mm2
Класс защиты
IP65; IP67; IP69K
Примечание по классу защиты
IP40 for plug connection pattern L1 Дж; в собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
2
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный; белый

Условия работы

Температура окружающей среды
−20 … 60 °C; −5 … 60 °C
Температура хранения
−20 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
40 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA; TPE-U(PUR)
Материал винтового фиксатора
Никелированная латунь
Материал электрического контакта
Латунь, позолоченная
Материал изоляции
PP

Принадлежности

Что подходит к NEBS-L1G4-K-1-N-M12G4

По разделу «Принадлежности» каталога Festo — для размера 1.

Прочее2

Документы

Документация

PDFТаблица данных NEBS-L1G4-K-1-N-M12G4PDF · Festo · на русскомPDFКаталог Festo NEBSPDF · на английском · Festo, 2026NEBSВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBS-L1G4-K-1-N-M12G4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBS-L1G4-K-1-N-M12G4?

Соединительный кабель Festo NEBS-L1G4-K-1-N-M12G4, артикул 8091514: атрибуты кабеля — стандарт; диапазон рабочего напряжения DC — 0 … 30 В; диаметр кабеля — 4,5 мм; частота соединения — 100; электрическое подключение 1, функция — сторона полевого устройства; масса — 40 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBS-L1G4-K-1-N-M12G4?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C, −5 … 60 °C; класс защиты — IP65, IP67, IP69K.

04Из каких материалов изготовлен NEBS-L1G4-K-1-N-M12G4?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA, TPE-U(PUR); материал винтового фиксатора — никелированная латунь; материал электрического контакта — латунь, позолоченная. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBS-L1G4-K-1-N-M12G4?

NEBS — соединительный кабель; L1G4 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: разъём на плату, прямая, 4; K — свойства кабеля: стандартное; 1 — длина кабеля, м: 1; N — обозначение кабеля: без держателя маркировки; M12G4 — разъём справа, сторона контроллера и вилка или розетка и число контактов справа: вилка M12x1, кодировка A, по EN 61076-2-101, прямая, 4.

06Какие исполнения есть в серии NEBS, кроме NEBS-L1G4-K-1-N-M12G4?

В серии «Соединительный кабель NEBS» — 13 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к NEBS-L1G4-K-1-N-M12G4?

В блоке «Принадлежности» на этой странице: прочее (2). Например: ASLR-L-423. Подобраны по каталогу Festo для этого размера.

08К каким изделиям подходит NEBS-L1G4-K-1-N-M12G4?

По каталогам Festo: CDSU всех размеров; SCDN всех размеров.

09Есть ли на NEBS-L1G4-K-1-N-M12G4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

10Сколько стоит NEBS-L1G4-K-1-N-M12G4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBS-L1G4-K-1-N-M12G4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11NEBS-L1G4-K-1-N-M12G4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8091514; ввоз официальный, с грузовой таможенной декларацией.
