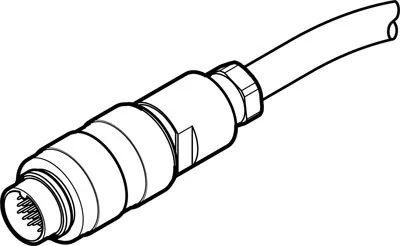

FestoСоединительный кабель

NEBS-SM16G24-K-5-N-LE24

GTIN 4052568288198 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2025 года. Подберём замену

Соединительный кабель Festo NEBS-SM16G24-K-5-N-LE24: для поиска альтернативных продуктов используйте Support Portal.

Атрибуты кабеля
Стандарт
Диапазон рабочего напряжения DC
30 В
Диаметр кабеля
8,5 мм
Основан на стандарте
EN 61076-2-106
Соответствует стандарту
DIN 47100
Масса
745 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NEBS-SM16G24-K-5-N-LE24

  1. NEBSСерия

    Соединительный кабель

  2. SM16G24Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Разъём M16; прямая; 24

  3. KСвойства кабеля

    Стандартное

  4. 5Длина кабеля, м

    5

  5. NОбозначение кабеля

    Без держателя маркировки

  6. LE24Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 24

Характеристики

Технические данные NEBS-SM16G24-K-5-N-LE24

Основные

Основан на стандарте
EN 61076-2-106
Соответствует стандарту
DIN 47100
Идентификация кабеля
Без держателя маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
M16x0,75
Электрическое подключение 1, количество контактов/проводов
24
Электрическое подключение 1, занятые контакты/провода
24
Электрическое подключение 1, тип монтажа
Фиксация винта
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
25
Электрическое подключение 2, занятые контакты/провода
24
Диапазон рабочего напряжения DC
30 В
Допустимая токовая нагрузка при 40°C
1 А
Импульсная мощность
500 В
Длина кабеля
5 м
Атрибуты кабеля
Стандарт
Радиус изгиба, фиксированный монтаж кабеля
> 51 мм
Радиус изгиба, гибкий монтаж кабеля
> 127,5 мм
Диаметр кабеля
8,5 мм
Структура кабеля
25x0,14
Номинальное сечение провода
0,14 mm2
Концы проводов
Отрезать прямо
Класс защиты
IP67
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
1
Цвет оплетки кабеля
Серый

Условия работы

Температура окружающей среды
−30 … 70 °C; −5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
745 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PVC
Материал корпуса
PA
Материал винтового фиксатора
Никелированная латунь
Материал электрического контакта
Латунь, позолоченная
Материал изоляции
PVC

Документы

Документация

PDFТаблица данных NEBS-SM16G24-K-5-N-LE24PDF · Festo · на русскомPDFКаталог Festo NEBSPDF · на английском · Festo, 2022NEBSВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBS-SM16G24-K-5-N-LE24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBS-SM16G24-K-5-N-LE24?

Соединительный кабель Festo NEBS-SM16G24-K-5-N-LE24, артикул 8048653: атрибуты кабеля — стандарт; диапазон рабочего напряжения DC — 30 В; диаметр кабеля — 8,5 мм; основан на стандарте — EN 61076-2-106; соответствует стандарту — DIN 47100; масса — 745 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBS-SM16G24-K-5-N-LE24?

По таблице данных Festo: температура окружающей среды — −30 … 70 °C, −5 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен NEBS-SM16G24-K-5-N-LE24?

Материал оплетки кабеля — PVC; материал корпуса — PA; материал винтового фиксатора — никелированная латунь; материал электрического контакта — латунь, позолоченная. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBS-SM16G24-K-5-N-LE24?

NEBS — соединительный кабель; SM16G24 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: разъём M16, прямая, 24; K — свойства кабеля: стандартное; 5 — длина кабеля, м: 5; N — обозначение кабеля: без держателя маркировки; LE24 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 24.

06Какие исполнения есть в серии NEBS, кроме NEBS-SM16G24-K-5-N-LE24?

В серии «Соединительный кабель NEBS» — 13 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NEBS-SM16G24-K-5-N-LE24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEBS-SM16G24-K-5-N-LE24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBS-SM16G24-K-5-N-LE24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEBS-SM16G24-K-5-N-LE24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8048653; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить NEBS-SM16G24-K-5-N-LE24?

Производитель снял NEBS-SM16G24-K-5-N-LE24 с производства: по данным Festo позиция была доступна до 2025 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
