FestoСоединительный кабель

NEBU-LE3-K-1-N-M12G3

GTIN 4052568451844 Оригинал Festo

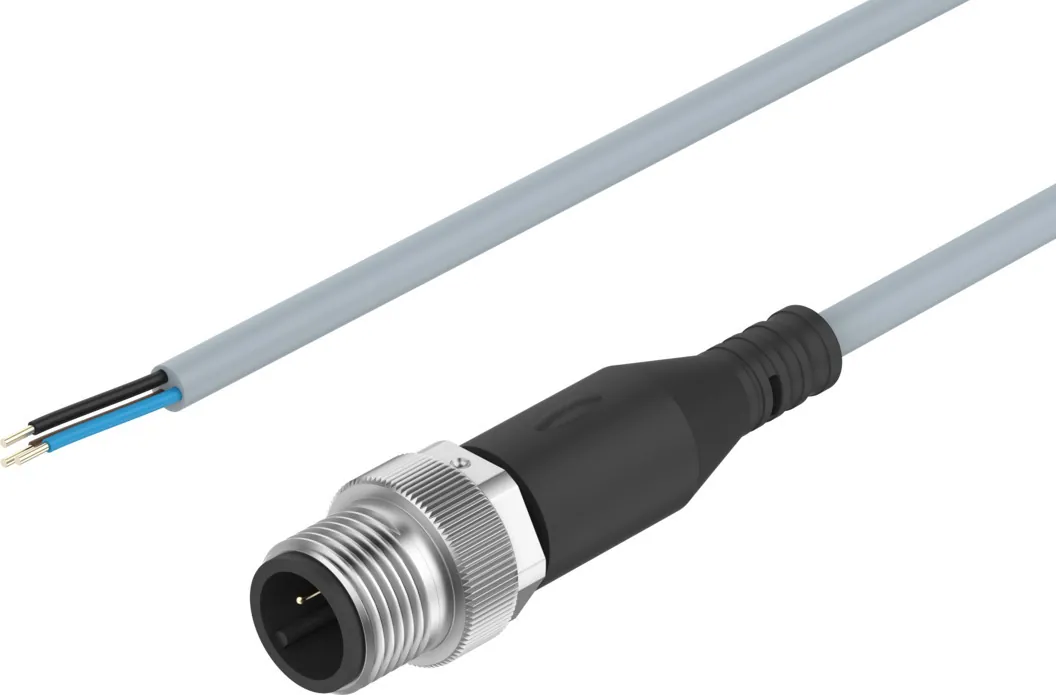

Соединительный кабель Festo NEBU-LE3-K-1-N-M12G3: без держателя маркировочных табличек; кабель; разъем; стандарт.

Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 2, тип подключения
Разъем
Атрибуты кабеля
Стандарт
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, технология подключения
Открытый конец
Масса
35 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Идентификация кабеля

Электрическое подключение 1, тип подключения

Подходит к: CDSU всех размеров

Обозначение

Что означает NEBU-LE3-K-1-N-M12G3

  1. NEBUСерия

    Соединительный кабель

  2. LE3Разъём слева, сторона устройства и число контактов слева

    Свободный конец; 3

  3. KСвойства кабеля

    Стандартное

  4. 1Длина кабеля, м

    1

  5. NОбозначение кабеля

    Без держателя маркировки

  6. M12G3Разъём справа, сторона контроллера и разъём и число контактов справа

    Вилка M12x1, кодировка A, по EN 61076-2-101; прямая; 3

Характеристики

Технические данные NEBU-LE3-K-1-N-M12G3

Основные

Соответствует стандарту
Цвета проводов и обозначения контактов по EN 60947-5-2; EN 61076-2-101
Идентификация кабеля
Без держателя маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, занятые контакты/провода
3
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, занятые контакты/провода
3
Электрическое подключение 2, тип монтажа
Фиксация винта
Диапазон рабочего напряжения DC
0 … 250 В
Диапазон рабочего напряжения АС
0 … 250 В
Допустимая токовая нагрузка при 40°C
4 А
Импульсная мощность
2,5 кВ
Длина кабеля
1 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; В кабельной цепи: более 5 млн циклов, радиус изгиба 75 мм
Радиус изгиба, фиксированный монтаж кабеля
12 мм
Радиус изгиба, гибкий монтаж кабеля
39 мм
Диаметр кабеля
3,8 мм
Допустимое отклонение диаметра кабеля
± 0,1 мм
Структура кабеля
3x0,25
Номинальное сечение провода
0,25 mm2
Класс защиты
IP65; IP68; IP69K
Примечание по классу защиты
В собранном состоянии
Специальные характеристики
Стойкий к маслу
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 70 °C; −5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
35 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген; Без эфира фосфорной кислоты
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
TPE-U(PUR)
Материал винтового фиксатора
Никелированная латунь
Материал электрического контакта
Позолоченный медный сплав
Материал изоляции
PP

Документы

Документация

PDFТаблица данных NEBU-LE3-K-1-N-M12G3PDF · Festo · на русскомPDFКаталог Festo NEBUPDF · на английском · Festo, 2024NEBUВсе исполнения серии77 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBU-LE3-K-1-N-M12G3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBU-LE3-K-1-N-M12G3?

Соединительный кабель Festo NEBU-LE3-K-1-N-M12G3, артикул 8091515: электрическое подключение 1, тип подключения — кабель; электрическое подключение 2, тип подключения — разъем; атрибуты кабеля — стандарт; электрическое подключение 1, функция — сторона полевого устройства; электрическое подключение 1, технология подключения — открытый конец; масса — 35 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBU-LE3-K-1-N-M12G3?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C, −5 … 70 °C; класс защиты — IP65, IP68, IP69K.

04Из каких материалов изготовлен NEBU-LE3-K-1-N-M12G3?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PUR); материал винтового фиксатора — никелированная латунь; материал электрического контакта — позолоченный медный сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBU-LE3-K-1-N-M12G3?

NEBU — соединительный кабель; LE3 — разъём слева, сторона устройства и число контактов слева: свободный конец, 3; K — свойства кабеля: стандартное; 1 — длина кабеля, м: 1; N — обозначение кабеля: без держателя маркировки; M12G3 — разъём справа, сторона контроллера и разъём и число контактов справа: вилка M12x1, кодировка A, по EN 61076-2-101, прямая, 3.

06Какие исполнения есть в серии NEBU, кроме NEBU-LE3-K-1-N-M12G3?

В серии «Соединительный кабель NEBU» — 77 позиций. У NEBU-LE3-K-1-N-M12G3: идентификация кабеля — без держателя маркировочных табличек; электрическое подключение 1, тип подключения — кабель. Другие варианты (идентификация кабеля: с 2х держателями маркировочных табличек) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07К каким изделиям подходит NEBU-LE3-K-1-N-M12G3?

По каталогам Festo: CDSU всех размеров.

08Есть ли на NEBU-LE3-K-1-N-M12G3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит NEBU-LE3-K-1-N-M12G3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBU-LE3-K-1-N-M12G3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10NEBU-LE3-K-1-N-M12G3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8091515; ввоз официальный, с грузовой таможенной декларацией.
