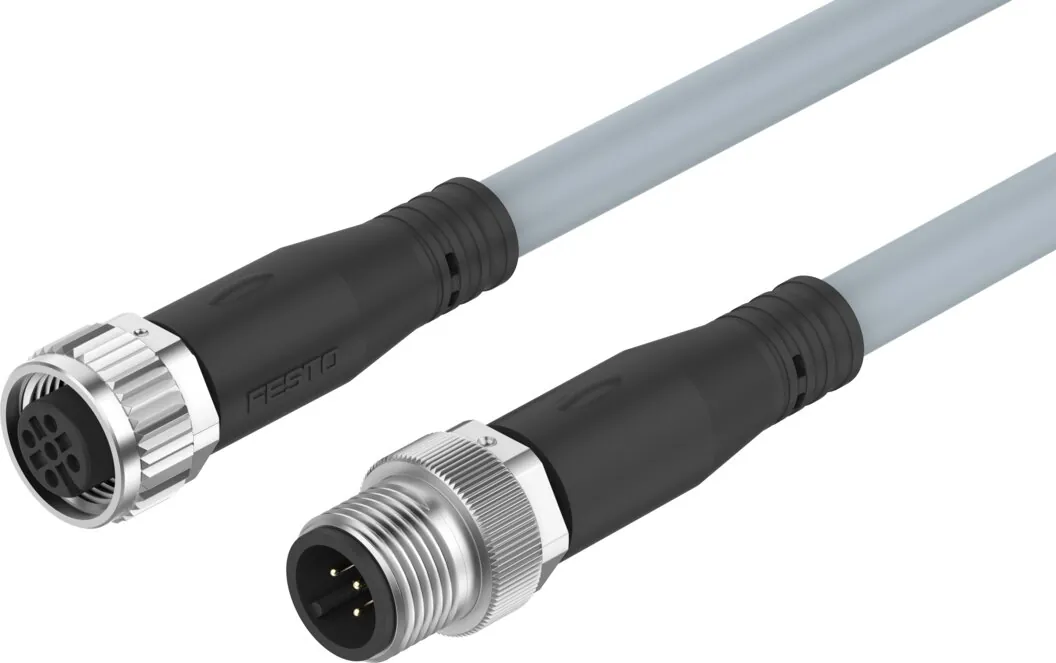

FestoСоединительный кабель
NEBU-M12G5-E-7.5-Q8N-M12G5
GTIN 4052568222765 Оригинал Festo
Соединительный кабель Festo NEBU-M12G5-E-7.5-Q8N-M12G5: подходит для использования в энергетических цепях.
- Электрическое подключение 1, тип подключения
- Розетка разъема
- Электрическое подключение 2, тип подключения
- Разъем
- Атрибуты кабеля
- Подходит для кабельных цепей
- Соответствует стандарту
- EN 61076-2-101
- Частота соединения
- 100
- Масса
- 635 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Идентификация кабеля
- Без держателя маркировочных табличек
- С 2х держателями маркировочных табличек
Атрибуты кабеля
- Для роботов
- Подходит для кабельных цепей
- Стандарт
Подходит к: CECC всех размеров; CPX размеры 1, 2, 4, 8, 16, 24; CTEU всех размеров; EFSD всех размеров; EHPS всех размеров; VPPM всех размеров
Характеристики
Технические данные NEBU-M12G5-E-7.5-Q8N-M12G5
Основные
- Соответствует стандарту
- EN 61076-2-101
- Идентификация кабеля
- Без держателя маркировочных табличек
- Частота соединения
- 100
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Электрическое подключение 1, исполнение
- Круглый
- Электрическое подключение 1, тип подключения
- Розетка разъема
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, технология подключения
- M12x1, A-код в соответствии с EN 61076-2-101
- Электрическое подключение 1, количество контактов/проводов
- 5
- Электрическое подключение 1, занятые контакты/провода
- 5
- Электрическое подключение 1, тип монтажа
- Фиксация винта
- Электрическое подключение 2, функция
- Сторона контроллера
- Электрическое подключение 2, исполнение
- Круглый
- Электрическое подключение 2, тип подключения
- Разъем
- Электрическое подключение 2, выход кабеля
- Прямой
- Электрическое подключение 2, технология подключения
- M12x1, A-код в соответствии с EN 61076-2-101
- Электрическое подключение 2, количество контактов/проводов
- 5
- Электрическое подключение 2, занятые контакты/провода
- 5
- Электрическое подключение 2, тип монтажа
- Фиксация винта
- Диапазон рабочего напряжения DC
- 0 … 60 В
- Диапазон рабочего напряжения АС
- 0 … 60 В
- Допустимая токовая нагрузка при 40°C
- 4 А
- Импульсная мощность
- 1,5 кВ
- Длина кабеля
- 7,5 м
- Атрибуты кабеля
- Подходит для кабельных цепей
- Условия испытания кабеля
- Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; В кабельной цепи: более 5 млн циклов, радиус изгиба 75 мм
- Радиус изгиба, фиксированный монтаж кабеля
- 21 мм
- Радиус изгиба, гибкий монтаж кабеля
- 71 мм
- Диаметр кабеля
- 7 мм
- Допустимое отклонение диаметра кабеля
- ± 0,1 мм
- Структура кабеля
- 5x1
- Номинальное сечение провода
- 1 mm2
- Класс защиты
- IP65; IP68; IP69K
- Примечание по классу защиты
- В собранном состоянии
- Специальные характеристики
- Стойкий к маслу
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам для электрооборудования; По британским нормам RoHS
- Степень загрязнения
- 3
- Цвет оплетки кабеля
- Серый
- Цвет корпуса
- Черный
Условия работы
- Температура окружающей среды
- −25 … 80 °C; −5 … 80 °C
- Температура хранения
- −25 … 80 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B2-L
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
Масса
- Вес продукта
- 635 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген; Без эфира фосфорной кислоты
- Материал оплетки кабеля
- TPE-U(PUR)
- Материал корпуса
- TPE-U(PUR)
- Материал винтового фиксатора
- Никелированная латунь
- Материал уплотнений
- NBR
- Материал электрического контакта
- Позолоченный медный сплав
- Материал изоляции
- PP
FAQ
Частые вопросы
NEBU-M12G5-E-7.5-Q8N-M12G5: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у NEBU-M12G5-E-7.5-Q8N-M12G5?
Соединительный кабель Festo NEBU-M12G5-E-7.5-Q8N-M12G5, артикул 574322: электрическое подключение 1, тип подключения — розетка разъема; электрическое подключение 2, тип подключения — разъем; атрибуты кабеля — подходит для кабельных цепей; соответствует стандарту — EN 61076-2-101; частота соединения — 100; масса — 635 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как подобрать соединительный кабель?
По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.
03В каких условиях можно использовать NEBU-M12G5-E-7.5-Q8N-M12G5?
По таблице данных Festo: температура окружающей среды — −25 … 80 °C, −5 … 80 °C; класс защиты — IP65, IP68, IP69K.
04Из каких материалов изготовлен NEBU-M12G5-E-7.5-Q8N-M12G5?
Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PUR); материал винтового фиксатора — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии NEBU, кроме NEBU-M12G5-E-7.5-Q8N-M12G5?
В серии «Соединительный кабель NEBU» — 77 позиций. У NEBU-M12G5-E-7.5-Q8N-M12G5: идентификация кабеля — без держателя маркировочных табличек; атрибуты кабеля — подходит для кабельных цепей. Другие варианты (идентификация кабеля: с 2х держателями маркировочных табличек) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06К каким изделиям подходит NEBU-M12G5-E-7.5-Q8N-M12G5?
По каталогам Festo: CECC всех размеров; CPX размеры 1, 2, 4, 8, 16, 24; CTEU всех размеров; EFSD всех размеров; EHPS всех размеров; VPPM всех размеров.
07Есть ли на NEBU-M12G5-E-7.5-Q8N-M12G5 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo NEBU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит NEBU-M12G5-E-7.5-Q8N-M12G5 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте NEBU-M12G5-E-7.5-Q8N-M12G5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09NEBU-M12G5-E-7.5-Q8N-M12G5 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 574322; ввоз официальный, с грузовой таможенной декларацией.
