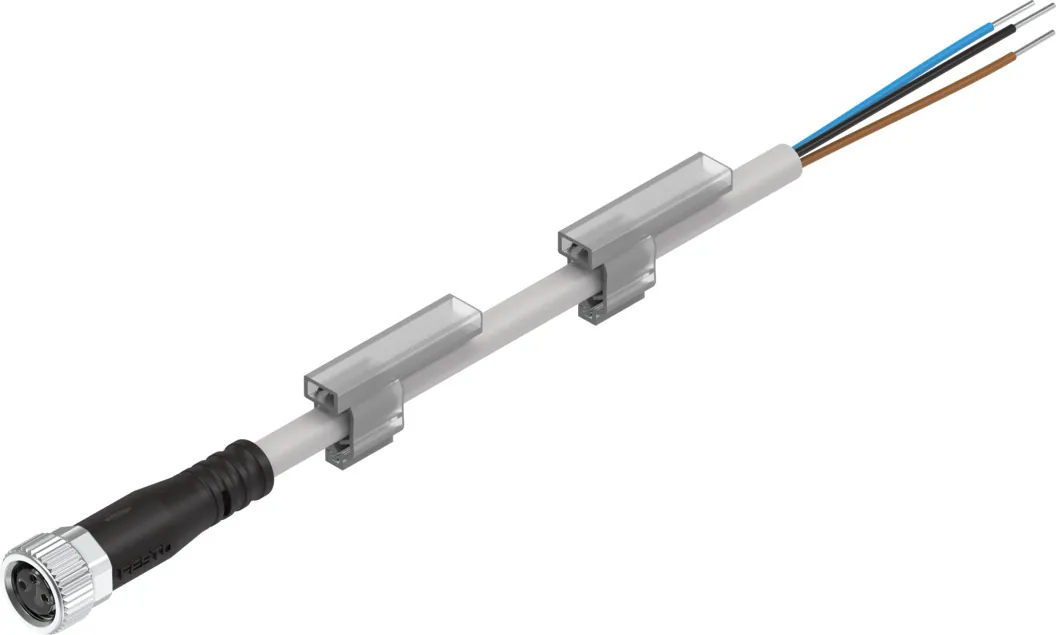

FestoСоединительный кабель

NEBU-M8G3-R-2.5-LE3

GTIN 4052568057985 Оригинал Festo

Соединительный кабель Festo NEBU-M8G3-R-2.5-LE3: с 2х держателями маркировочных табличек; розетка разъема; кабель; для роботов.

Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 2, тип подключения
Кабель
Атрибуты кабеля
Для роботов
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Масса
64 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение 2, тип подключения

Атрибуты кабеля

Обозначение

Что означает NEBU-M8G3-R-2.5-LE3

  1. NEBUСерия

    Соединительный кабель

  2. M8G3Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Розетка M8x1, кодировка A, по EN 61076-2-104; прямая; 3

  3. RСвойства кабеля

    Для роботов

  4. 2.5Длина кабеля, м

    2,5

  5. LE3Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 3

Характеристики

Технические данные NEBU-M8G3-R-2.5-LE3

Основные

Соответствует стандарту
Цвета проводов и обозначения контактов по EN 60947-5-2; EN 61076-2-104
Идентификация кабеля
С 2х держателями маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, занятые контакты/провода
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, занятые контакты/провода
3
Диапазон рабочего напряжения DC
0 … 60 В
Диапазон рабочего напряжения АС
0 … 60 В
Допустимая токовая нагрузка при 40°C
3 А
Импульсная мощность
1,5 кВ
Длина кабеля
2,5 м
Атрибуты кабеля
Для роботов
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м; В кабельной цепи: более 5 млн циклов, радиус изгиба 28 мм
Радиус изгиба, фиксированный монтаж кабеля
12 мм
Радиус изгиба, гибкий монтаж кабеля
39 мм
Диаметр кабеля
3,8 мм
Допустимое отклонение диаметра кабеля
± 0,1 мм
Структура кабеля
3x0,25
Номинальное сечение провода
0,25 mm2
Класс защиты
IP65; IP68; IP69K
Примечание по классу защиты
В собранном состоянии
Специальные характеристики
Стойкий к маслу
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 80 °C; −5 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
64 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген; Без эфира фосфорной кислоты
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
TPE-U(PUR)
Материал винтового фиксатора
Никелированная латунь
Материал уплотнений
NBR
Материал электрического контакта
Позолоченный медный сплав
Материал изоляции
PP

Документы

Документация

PDFТаблица данных NEBU-M8G3-R-2.5-LE3PDF · Festo · на русскомPDFКаталог Festo NEBUPDF · на английском · Festo, 2024NEBUВсе исполнения серии77 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBU-M8G3-R-2.5-LE3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBU-M8G3-R-2.5-LE3?

Соединительный кабель Festo NEBU-M8G3-R-2.5-LE3, артикул 569845: электрическое подключение 1, тип подключения — розетка разъема; электрическое подключение 2, тип подключения — кабель; атрибуты кабеля — для роботов; электрическое подключение 1, функция — сторона полевого устройства; электрическое подключение 1, исполнение — круглый; масса — 64 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBU-M8G3-R-2.5-LE3?

По таблице данных Festo: температура окружающей среды — −25 … 80 °C, −5 … 80 °C; класс защиты — IP65, IP68, IP69K.

04Из каких материалов изготовлен NEBU-M8G3-R-2.5-LE3?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PUR); материал винтового фиксатора — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBU-M8G3-R-2.5-LE3?

NEBU — соединительный кабель; M8G3 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка M8x1, кодировка A, по EN 61076-2-104, прямая, 3; R — свойства кабеля: для роботов; 2.5 — длина кабеля, м: 2,5; LE3 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 3.

06Какие исполнения есть в серии NEBU, кроме NEBU-M8G3-R-2.5-LE3?

В серии «Соединительный кабель NEBU» — 77 позиций. У NEBU-M8G3-R-2.5-LE3: электрическое подключение 2, тип подключения — кабель; атрибуты кабеля — для роботов. Другие варианты (электрическое подключение 2, тип подключения: разъем) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NEBU-M8G3-R-2.5-LE3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEBU-M8G3-R-2.5-LE3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBU-M8G3-R-2.5-LE3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEBU-M8G3-R-2.5-LE3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 569845; ввоз официальный, с грузовой таможенной декларацией.
