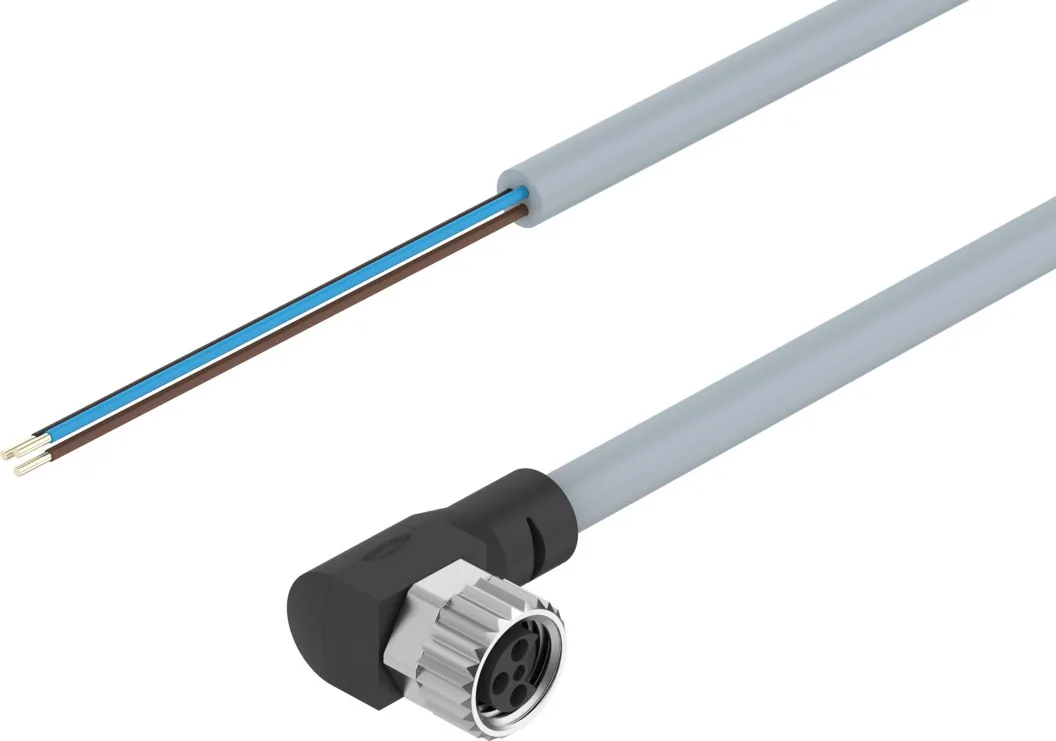

FestoСоединительный кабель

NEBU-M8R3-K-5-LE3

GTIN 4052568062606 Оригинал Festo

Соединительный кабель Festo NEBU-M8R3-K-5-LE3: с 2х держателями маркировочных табличек; розетка разъема; кабель; стандарт.

Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 2, тип подключения
Кабель
Атрибуты кабеля
Стандарт
Основан на стандарте
EN 61076-2-104
Электрическое подключение 1, функция
Сторона полевого устройства
Масса
123 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Идентификация кабеля

Электрическое подключение 2, тип подключения

Атрибуты кабеля

Характеристики

Технические данные NEBU-M8R3-K-5-LE3

Основные

Основан на стандарте
EN 61076-2-104
Соответствует стандарту
Цвета проводов и обозначения контактов по EN 60947-5-2
Идентификация кабеля
С 2х держателями маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Угловой, может быть настроен с шагом 15°
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, занятые контакты/провода
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, занятые контакты/провода
3
Диапазон рабочего напряжения DC
0 … 60 В
Диапазон рабочего напряжения АС
0 … 60 В
Допустимая токовая нагрузка при 40°C
0,5 А
Импульсная мощность
1,5 кВ
Длина кабеля
5 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; В кабельной цепи: более 5 млн циклов, радиус изгиба 75 мм
Радиус изгиба, фиксированный монтаж кабеля
12 мм
Радиус изгиба, гибкий монтаж кабеля
39 мм
Диаметр кабеля
3,8 мм
Допустимое отклонение диаметра кабеля
± 0,1 мм
Структура кабеля
3x0,25
Номинальное сечение провода
0,25 mm2
Класс защиты
IP65; IP68; IP69K
Примечание по классу защиты
В собранном состоянии
Специальные характеристики
Стойкий к маслу
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 70 °C; −5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
123 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген; Без эфира фосфорной кислоты
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
TPE-U(PUR)
Материал винтового фиксатора
Никелированная латунь
Материал уплотнений
NBR
Материал электрического контакта
Позолоченный медный сплав
Материал изоляции
PP

Документы

Документация

PDFТаблица данных NEBU-M8R3-K-5-LE3PDF · Festo · на русскомPDFКаталог Festo NEBUPDF · на английском · Festo, 2024NEBUВсе исполнения серии77 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBU-M8R3-K-5-LE3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBU-M8R3-K-5-LE3?

Соединительный кабель Festo NEBU-M8R3-K-5-LE3, артикул 8001661: электрическое подключение 1, тип подключения — розетка разъема; электрическое подключение 2, тип подключения — кабель; атрибуты кабеля — стандарт; основан на стандарте — EN 61076-2-104; электрическое подключение 1, функция — сторона полевого устройства; масса — 123 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBU-M8R3-K-5-LE3?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C, −5 … 70 °C; класс защиты — IP65, IP68, IP69K.

04Из каких материалов изготовлен NEBU-M8R3-K-5-LE3?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PUR); материал винтового фиксатора — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии NEBU, кроме NEBU-M8R3-K-5-LE3?

В серии «Соединительный кабель NEBU» — 77 позиций. У NEBU-M8R3-K-5-LE3: идентификация кабеля — с 2х держателями маркировочных табличек; электрическое подключение 2, тип подключения — кабель; атрибуты кабеля — стандарт. Другие варианты (идентификация кабеля: без держателя маркировочных табличек) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NEBU-M8R3-K-5-LE3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NEBU-M8R3-K-5-LE3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBU-M8R3-K-5-LE3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NEBU-M8R3-K-5-LE3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8001661; ввоз официальный, с грузовой таможенной декларацией.
