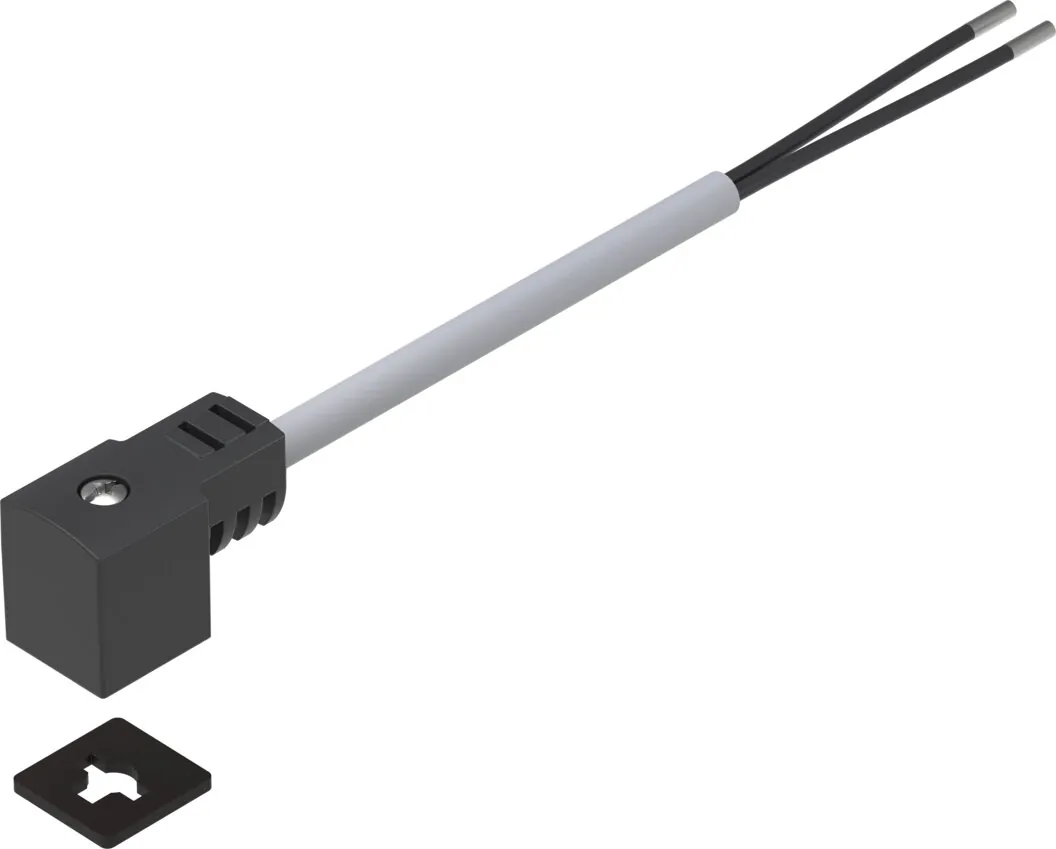

FestoСоединительный кабель

NEBV-C1SW2L-P-K-5-N-LE2-S9

GTIN 4052568428624 Оригинал Festo

Соединительный кабель Festo NEBV-C1SW2L-P-K-5-N-LE2-S9: стандарт; 2x0,75; 5,2 мм; 20,4 … 26,4 В.

Атрибуты кабеля
Стандарт
Структура кабеля
2x0,75
Диаметр кабеля
5,2 мм
Диапазон рабочего напряжения DC
20,4 … 26,4 В
Отображение статуса сигнала
Жёлтый светодиод
Масса
230 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NEBV-C1SW2L-P-K-5-N-LE2-S9

  1. NEBVСерия

    Соединительный кабель

  2. C1SW2LРазъём слева, сторона устройства и вывод кабеля слева и число контактов слева и индикация

    Розетка, форма C, узкая; угловой; 2; светодиод состояния сигнала, пост. ток

  3. PСхема защиты

    Защитная цепь

  4. KСвойства кабеля

    Стандартное

  5. 5Длина кабеля, м

    5

  6. NОбозначение кабеля

    Без держателя маркировки

  7. LE2Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 2

  8. S9Степень защиты электрической части

    IP65/IP67

Характеристики

Технические данные NEBV-C1SW2L-P-K-5-N-LE2-S9

Основные

Отображение статуса сигнала
Жёлтый светодиод
Дополнительные функции
Защитный кожух
Идентификация кабеля
Без держателя маркировочных табличек
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Разъем, тонкий
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, примечание по выводу кабеля
180° поворотный
Электрическое подключение 1, технология подключения
Расположение контактов тип С по EN 175301-803
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, занятые контакты/провода
2
Электрическое подключение 1, тип монтажа
На электромагнитном распределителе с центральным винтом M2,5
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
2
Электрическое подключение 2, занятые контакты/провода
2
Диапазон рабочего напряжения DC
20,4 … 26,4 В
Номинальное рабочее напряжение DC
24 В
Допустимая токовая нагрузка при 40°C
6 А
Импульсная мощность
2,4 кВ
Защищен от смены полярности
Биполярный
Подключение заземления
Нет в наличии
Длина кабеля
5 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, гибкий монтаж кабеля
>= 52 мм
Диаметр кабеля
5,2 мм
Допустимое отклонение диаметра кабеля
± 0,1 мм
Структура кабеля
2x0,75
Номинальное сечение провода
0,75 mm2
Класс защиты
IP65; IP67
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−20 … 70 °C; −5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
230 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PVC
Материал корпуса
TPE-U(PU)
Материал винтов
Нержавеющая сталь
Материал уплотнений
HNBR
Материал электрического контакта
Медный сплав, луженый
Материал изоляции
PVC

Документы

Документация

PDFТаблица данных NEBV-C1SW2L-P-K-5-N-LE2-S9PDF · Festo · на русскомPDFКаталог Festo NEBV-C1SWPDF · на английском · Festo, 2026NEBVВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBV-C1SW2L-P-K-5-N-LE2-S9: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBV-C1SW2L-P-K-5-N-LE2-S9?

Соединительный кабель Festo NEBV-C1SW2L-P-K-5-N-LE2-S9, артикул 8032626: атрибуты кабеля — стандарт; структура кабеля — 2x0,75; диаметр кабеля — 5,2 мм; диапазон рабочего напряжения DC — 20,4 … 26,4 В; отображение статуса сигнала — жёлтый светодиод; масса — 230 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBV-C1SW2L-P-K-5-N-LE2-S9?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C, −5 … 70 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен NEBV-C1SW2L-P-K-5-N-LE2-S9?

Материал оплетки кабеля — PVC; материал корпуса — TPE-U(PU); материал винтов — нержавеющая сталь; материал уплотнений — HNBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBV-C1SW2L-P-K-5-N-LE2-S9?

NEBV — соединительный кабель; C1SW2L — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева и индикация: розетка, форма C, узкая, угловой, 2, светодиод состояния сигнала, пост. ток; P — схема защиты: защитная цепь; K — свойства кабеля: стандартное; 5 — длина кабеля, м: 5; N — обозначение кабеля: без держателя маркировки; LE2 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 2; S9 — степень защиты электрической части: IP65/IP67.

06Какие исполнения есть в серии NEBV, кроме NEBV-C1SW2L-P-K-5-N-LE2-S9?

В серии «Соединительный кабель NEBV» — 86 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NEBV-C1SW2L-P-K-5-N-LE2-S9 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBV-C1SW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEBV-C1SW2L-P-K-5-N-LE2-S9 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBV-C1SW2L-P-K-5-N-LE2-S9 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEBV-C1SW2L-P-K-5-N-LE2-S9 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8032626; ввоз официальный, с грузовой таможенной декларацией.
