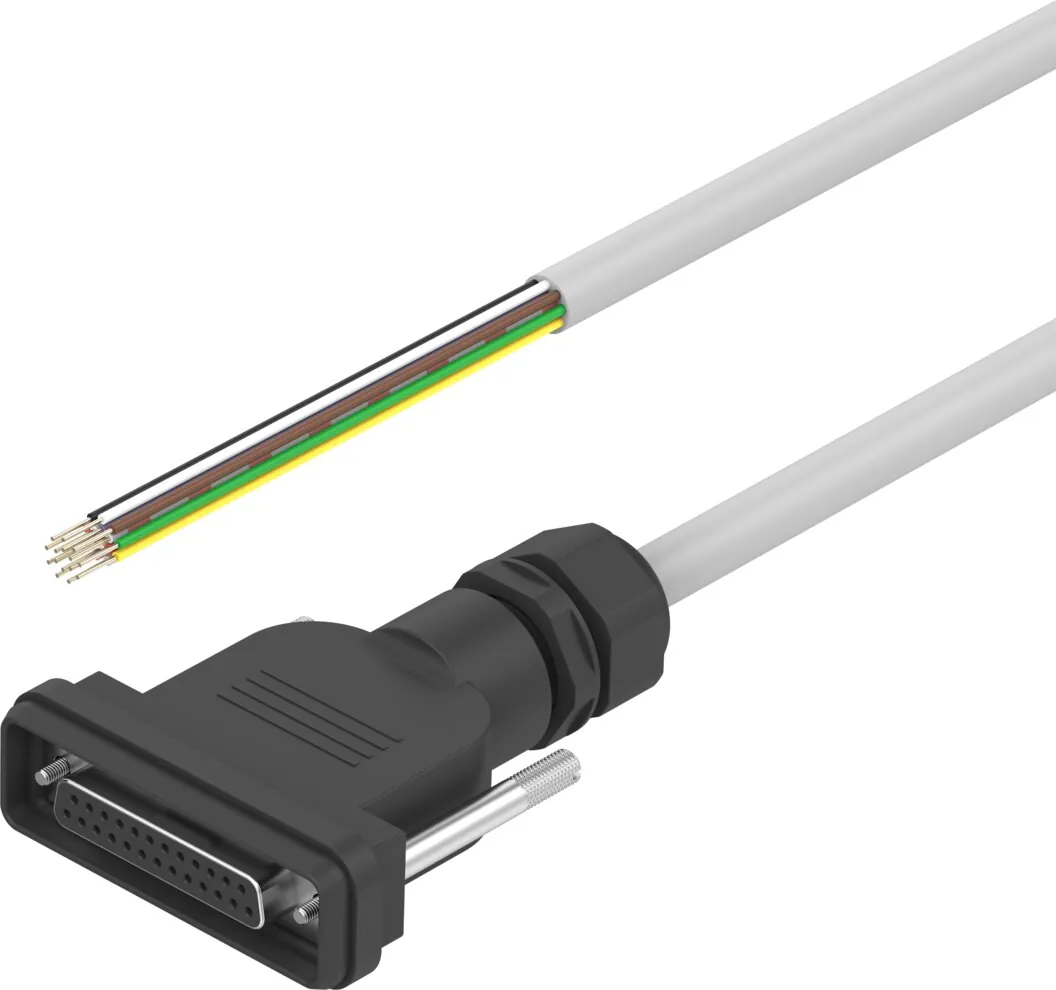

FestoСоединительный кабель

NEBV-S1G25-K-10-N-LE15

GTIN 4052568175368 Оригинал Festo

Соединительный кабель Festo NEBV-S1G25-K-10-N-LE15: для многополюсного подключения пневмоострова VTUB, с разъемом Sub-D, 15-полюсный.

Атрибуты кабеля
Стандарт
Структура кабеля
15x0,34
Диаметр кабеля
9 мм
Тип крепления
4-40 UNC-2B
Электрическое присоединение 1
Sub-D разъем, 25-контактный
Масса
1,27 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NEBV-S1G25-K-10-N-LE15

  1. NEBVСерия

    Соединительный кабель

  2. S1G25Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Розетка Sub-D; прямая; 25

  3. KСвойства кабеля

    Стандартное

  4. 10Длина кабеля, м

    10

  5. NОбозначение кабеля

    Без держателя маркировки

  6. LE15Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 15

Характеристики

Технические данные NEBV-S1G25-K-10-N-LE15

Основные

Тип крепления
4-40 UNC-2B
Электрическое присоединение 1
Sub-D разъем, 25-контактный
Электрическое присоединение 2
Открытый конец, 15-проводный
Номинальное рабочее напряжение DC
24 В
Длина кабеля
10 м
Атрибуты кабеля
Стандарт
Минимальный радиус изгиба кабеля
90 мм
Диаметр кабеля
9 мм
Структура кабеля
15x0,34
Класс защиты
IP65; IP67; в собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS

Условия работы

Температура окружающей среды
−5 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
1270 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PVC
Материал корпуса
PBT
Материал накидной гайки
PA
Материал уплотнений
TPE-O

Документы

Документация

PDFТаблица данных NEBV-S1G25-K-10-N-LE15PDF · Festo · на русскомPDFКаталог Festo NEBV-S1PDF · на английском · Festo, 2026NEBVВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBV-S1G25-K-10-N-LE15: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBV-S1G25-K-10-N-LE15?

Соединительный кабель Festo NEBV-S1G25-K-10-N-LE15, артикул 538224: атрибуты кабеля — стандарт; структура кабеля — 15x0,34; диаметр кабеля — 9 мм; тип крепления — 4-40 UNC-2B; электрическое присоединение 1 — Sub-D разъем, 25-контактный; масса — 1,27 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBV-S1G25-K-10-N-LE15?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, IP67, в собранном состоянии.

04Из каких материалов изготовлен NEBV-S1G25-K-10-N-LE15?

Материал оплетки кабеля — PVC; материал корпуса — PBT; материал накидной гайки — PA; материал уплотнений — TPE-O. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBV-S1G25-K-10-N-LE15?

NEBV — соединительный кабель; S1G25 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка Sub-D, прямая, 25; K — свойства кабеля: стандартное; 10 — длина кабеля, м: 10; N — обозначение кабеля: без держателя маркировки; LE15 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 15.

06Какие исполнения есть в серии NEBV, кроме NEBV-S1G25-K-10-N-LE15?

В серии «Соединительный кабель NEBV» — 86 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NEBV-S1G25-K-10-N-LE15 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBV-S1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEBV-S1G25-K-10-N-LE15 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBV-S1G25-K-10-N-LE15 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEBV-S1G25-K-10-N-LE15 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538224; ввоз официальный, с грузовой таможенной декларацией.
