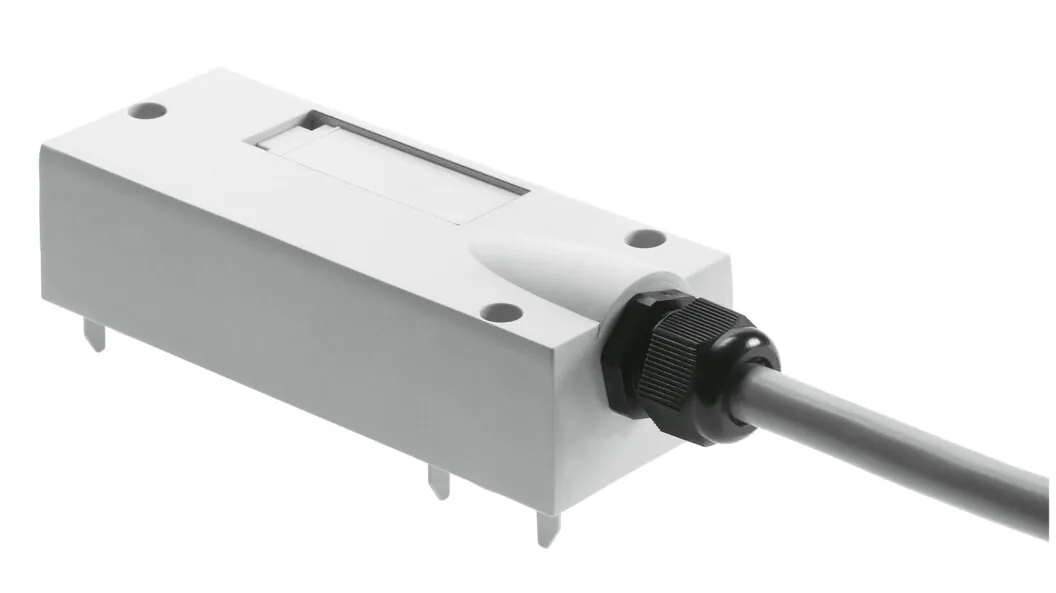

FestoСоединительный кабель

NEBV-S1W37-E-5-LE10

GTIN 4052568177263 Оригинал Festo

Соединительный кабель Festo NEBV-S1W37-E-5-LE10: для многополюсного подключения пневмоостровов VTSA и VTSA-F, для макс. 8 катушек, с разъемом Sub-D, 10-полюсный, подходит для использования в энергетических цепях.

Атрибуты кабеля
Подходит для кабельных цепей
Структура кабеля
10x0,34
Диаметр кабеля
7,4 мм
Диапазон рабочего напряжения DC
0 … 30 В
Соответствует стандарту
DIN 47100
Масса
563 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NEBV-S1W37-E-5-LE10

  1. NEBVСерия

    Соединительный кабель

  2. S1W37Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Розетка Sub-D; угловой; 37

  3. EСвойства кабеля

    Для кабельных цепей

  4. 5Длина кабеля, м

    5

  5. LE10Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 10

Характеристики

Технические данные NEBV-S1W37-E-5-LE10

Основные

Область применений
Только для пневмоостровов VTSA/VTSA-F с многополюсным подключением
Соответствует стандарту
DIN 47100
Идентификация кабеля
С держателем маркировочных табличек
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, технология подключения
Sub-D
Электрическое подключение 1, количество контактов/проводов
37
Электрическое подключение 1, занятые контакты/провода
10
Электрическое подключение 1, тип монтажа
Винты 3х М4
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
10
Электрическое подключение 2, занятые контакты/провода
10
Диапазон рабочего напряжения DC
0 … 30 В
Допустимая токовая нагрузка при 40°C
2 А
Импульсная мощность
1 кВ
Длина кабеля
5 м
Атрибуты кабеля
Подходит для кабельных цепей
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
>= 30 мм
Радиус изгиба, гибкий монтаж кабеля
>= 74 мм
Диаметр кабеля
7,4 мм
Структура кабеля
10x0,34
Номинальное сечение провода
0,34 mm2
Класс защиты
IP65; NEMA 4
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Цвет оплетки кабеля
Серый

Условия работы

Температура окружающей среды
−5 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
563,2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA
Материал изоляции
PVC

Документы

Документация

PDFТаблица данных NEBV-S1W37-E-5-LE10PDF · Festo · на русскомPDFКаталог Festo NEBV-S1PDF · на английском · Festo, 2026NEBVВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBV-S1W37-E-5-LE10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBV-S1W37-E-5-LE10?

Соединительный кабель Festo NEBV-S1W37-E-5-LE10, артикул 539241: атрибуты кабеля — подходит для кабельных цепей; структура кабеля — 10x0,34; диаметр кабеля — 7,4 мм; диапазон рабочего напряжения DC — 0 … 30 В; соответствует стандарту — DIN 47100; масса — 563 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBV-S1W37-E-5-LE10?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, NEMA 4.

04Из каких материалов изготовлен NEBV-S1W37-E-5-LE10?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA; материал изоляции — PVC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBV-S1W37-E-5-LE10?

NEBV — соединительный кабель; S1W37 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка Sub-D, угловой, 37; E — свойства кабеля: для кабельных цепей; 5 — длина кабеля, м: 5; LE10 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 10.

06Какие исполнения есть в серии NEBV, кроме NEBV-S1W37-E-5-LE10?

В серии «Соединительный кабель NEBV» — 86 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NEBV-S1W37-E-5-LE10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBV-S1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEBV-S1W37-E-5-LE10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBV-S1W37-E-5-LE10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEBV-S1W37-E-5-LE10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 539241; ввоз официальный, с грузовой таможенной декларацией.
