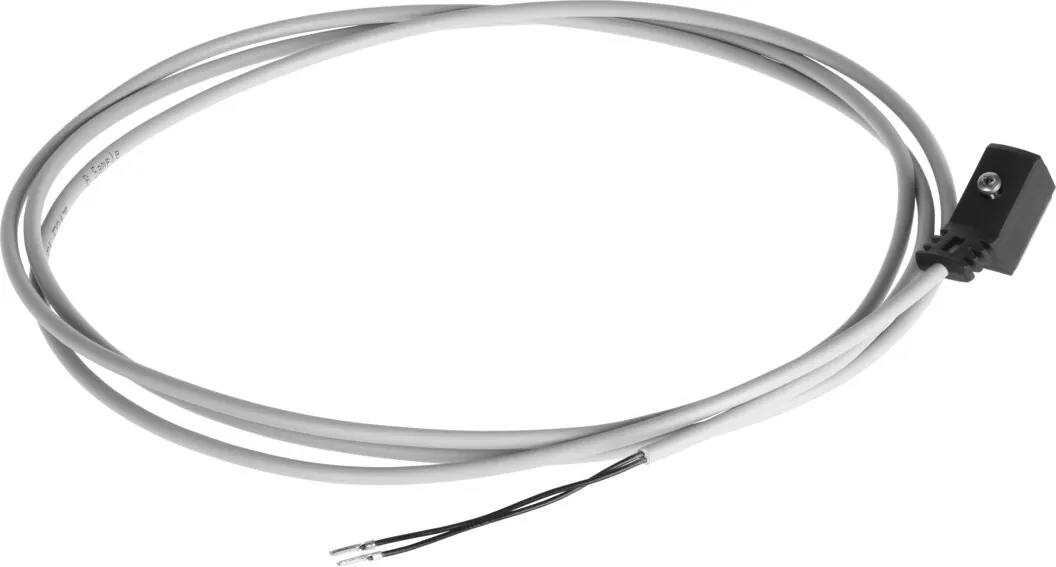

FestoСоединительный кабель

NEBV-Z3WA2L-R-E-2.5-N-LE2-S1

GTIN 4052568287658 Оригинал Festo

Соединительный кабель Festo NEBV-Z3WA2L-R-E-2.5-N-LE2-S1: подходит для кабельных цепей; 2x0,14; 2,9 мм; 20,4 … 26,4 В.

Атрибуты кабеля
Подходит для кабельных цепей
Структура кабеля
2x0,14
Диаметр кабеля
2,9 мм
Диапазон рабочего напряжения DC
20,4 … 26,4 В
Категория ATEX Газ
II 3G
Масса
50 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон рабочего напряжения DC

  • 0 … 30 В
  • 0 … 60 В
  • 0 … 230 В
  • 18 … 30 В
  • 20,4 … 26,4 В
  • <= 30 В

Обозначение

Что означает NEBV-Z3WA2L-R-E-2.5-N-LE2-S1

  1. NEBVСерия

    Соединительный кабель

  2. Z3WA2LРазъём слева, сторона устройства и вывод кабеля слева и число контактов слева и индикация

    Розетка, схема контактов ZC, самонарезающий винт; угловой, 45°; 2; светодиод состояния сигнала, пост. ток

  3. RСхема защиты

    Снижение тока удержания со встроенной защитной цепью

  4. EСвойства кабеля

    Для кабельных цепей

  5. 2.5Длина кабеля, м

    2,5

  6. NОбозначение кабеля

    Без держателя маркировки

  7. LE2Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 2

  8. S1Степень защиты электрической части

    IP65

Характеристики

Технические данные NEBV-Z3WA2L-R-E-2.5-N-LE2-S1

Основные

Категория ATEX Газ
II 3G
Взрывозащита типа "Газ"
Ex ec IIC Gc X
Сертификация взрывозащиты за пределами Евросоюза
EPL Gc (GB)
Отображение статуса сигнала
Жёлтый светодиод
Дополнительные функции
Снижение тока удержания; Защитный кожух
Идентификация кабеля
Без держателя маркировочных табличек
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, технология подключения
Стыковая поверхность ZС, саморез
Электрическое подключение 1, количество контактов/проводов
2
Электрическое подключение 1, занятые контакты/провода
2
Электрическое подключение 1, тип монтажа
На электромагнитном распределителе с самонарезающими винтом
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
2
Электрическое подключение 2, занятые контакты/провода
2
Диапазон рабочего напряжения DC
20,4 … 26,4 В
Номинальное рабочее напряжение DC
24 В
Импульсная мощность
2,4 кВ
Защищен от смены полярности
Биполярный
Подключение заземления
Нет в наличии
Длина кабеля
2,5 м
Атрибуты кабеля
Подходит для кабельных цепей
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, гибкий монтаж кабеля
>= 29 мм
Диаметр кабеля
2,9 мм
Допустимое отклонение диаметра кабеля
± 0,1 мм
Структура кабеля
2x0,14
Номинальное сечение провода
0,14 mm2
Класс защиты
IP65
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−10 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
50 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
TPE-U(PU)
Материал винтов
Сталь
Материал электрического контакта
Медный сплав, луженый
Материал изоляции
PP

Документы

Документация

PDFТаблица данных NEBV-Z3WA2L-R-E-2.5-N-LE2-S1PDF · Festo · на русскомPDFКаталог Festo NEBV-Z3W2PDF · на английском · Festo, 2026NEBVВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBV-Z3WA2L-R-E-2.5-N-LE2-S1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBV-Z3WA2L-R-E-2.5-N-LE2-S1?

Соединительный кабель Festo NEBV-Z3WA2L-R-E-2.5-N-LE2-S1, артикул 8047676: атрибуты кабеля — подходит для кабельных цепей; структура кабеля — 2x0,14; диаметр кабеля — 2,9 мм; диапазон рабочего напряжения DC — 20,4 … 26,4 В; категория ATEX Газ — II 3G; масса — 50 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBV-Z3WA2L-R-E-2.5-N-LE2-S1?

По таблице данных Festo: температура окружающей среды — −10 … 50 °C; класс защиты — IP65.

04Из каких материалов изготовлен NEBV-Z3WA2L-R-E-2.5-N-LE2-S1?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PU); материал винтов — сталь; материал электрического контакта — медный сплав, луженый. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBV-Z3WA2L-R-E-2.5-N-LE2-S1?

NEBV — соединительный кабель; Z3WA2L — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева и индикация: розетка, схема контактов ZC, самонарезающий винт, угловой, 45°, 2, светодиод состояния сигнала, пост. ток; R — схема защиты: снижение тока удержания со встроенной защитной цепью; E — свойства кабеля: для кабельных цепей; 2.5 — длина кабеля, м: 2,5; N — обозначение кабеля: без держателя маркировки; LE2 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 2; S1 — степень защиты электрической части: IP65.

06Какие исполнения есть в серии NEBV, кроме NEBV-Z3WA2L-R-E-2.5-N-LE2-S1?

В серии «Соединительный кабель NEBV» — 86 позиций. У NEBV-Z3WA2L-R-E-2.5-N-LE2-S1: диапазон рабочего напряжения DC — 20,4 … 26,4 В. Другие варианты (диапазон рабочего напряжения DC: 0 … 30 В) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NEBV-Z3WA2L-R-E-2.5-N-LE2-S1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBV-Z3W2; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEBV-Z3WA2L-R-E-2.5-N-LE2-S1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBV-Z3WA2L-R-E-2.5-N-LE2-S1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEBV-Z3WA2L-R-E-2.5-N-LE2-S1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8047676; ввоз официальный, с грузовой таможенной декларацией.
