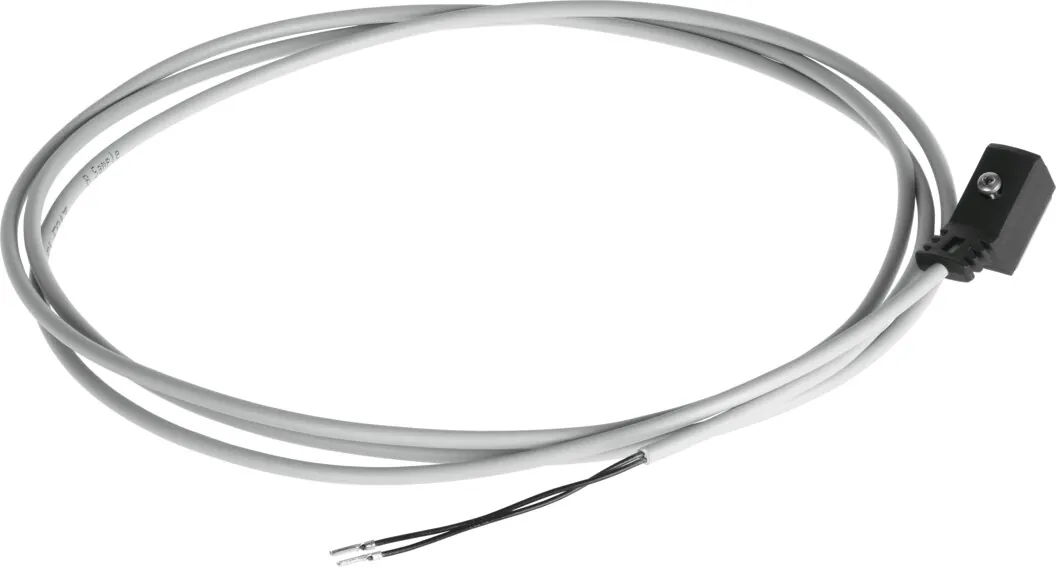

FestoСоединительный кабель

NEBV-Z4WA2L-R-E-5-N-LE2-S1

GTIN 4052568287696 Оригинал Festo

Соединительный кабель Festo NEBV-Z4WA2L-R-E-5-N-LE2-S1: подходит для кабельных цепей; 2x0,14; 2,9 мм; 20,4 … 26,4 В.

Атрибуты кабеля
Подходит для кабельных цепей
Структура кабеля
2x0,14
Диаметр кабеля
2,9 мм
Диапазон рабочего напряжения DC
20,4 … 26,4 В
Отображение статуса сигнала
Жёлтый светодиод
Масса
90 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон рабочего напряжения DC

  • 0 … 30 В
  • 0 … 60 В
  • 0 … 230 В
  • 18 … 30 В
  • 20,4 … 26,4 В
  • <= 30 В

Характеристики

Технические данные NEBV-Z4WA2L-R-E-5-N-LE2-S1

Основные

Отображение статуса сигнала
Жёлтый светодиод
Дополнительные функции
Снижение тока удержания; Защитный кожух
Идентификация кабеля
Без держателя маркировочных табличек
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, технология подключения
Стыковая поверхность ZС, метрический винт
Электрическое подключение 1, количество контактов/проводов
2
Электрическое подключение 1, занятые контакты/провода
2
Электрическое подключение 1, тип монтажа
На электромагнитном распределителе с центральным винтом M2
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
2
Электрическое подключение 2, занятые контакты/провода
2
Диапазон рабочего напряжения DC
20,4 … 26,4 В
Номинальное рабочее напряжение DC
24 В
Импульсная мощность
2,4 кВ
Защищен от смены полярности
Биполярный
Подключение заземления
Нет в наличии
Длина кабеля
5 м
Атрибуты кабеля
Подходит для кабельных цепей
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, гибкий монтаж кабеля
>= 29 мм
Диаметр кабеля
2,9 мм
Допустимое отклонение диаметра кабеля
± 0,1 мм
Структура кабеля
2x0,14
Номинальное сечение провода
0,14 mm2
Класс защиты
IP65
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−10 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
90 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
TPE-U(PU)
Материал винтов
Нержавеющая сталь
Материал электрического контакта
Медный сплав, луженый
Материал изоляции
PP

Документы

Документация

PDFТаблица данных NEBV-Z4WA2L-R-E-5-N-LE2-S1PDF · Festo · на русскомPDFКаталог Festo NEBV-Z4W2PDF · на английском · Festo, 2026NEBVВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBV-Z4WA2L-R-E-5-N-LE2-S1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBV-Z4WA2L-R-E-5-N-LE2-S1?

Соединительный кабель Festo NEBV-Z4WA2L-R-E-5-N-LE2-S1, артикул 8047680: атрибуты кабеля — подходит для кабельных цепей; структура кабеля — 2x0,14; диаметр кабеля — 2,9 мм; диапазон рабочего напряжения DC — 20,4 … 26,4 В; отображение статуса сигнала — жёлтый светодиод; масса — 90 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBV-Z4WA2L-R-E-5-N-LE2-S1?

По таблице данных Festo: температура окружающей среды — −10 … 50 °C; класс защиты — IP65.

04Из каких материалов изготовлен NEBV-Z4WA2L-R-E-5-N-LE2-S1?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PU); материал винтов — нержавеющая сталь; материал электрического контакта — медный сплав, луженый. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии NEBV, кроме NEBV-Z4WA2L-R-E-5-N-LE2-S1?

В серии «Соединительный кабель NEBV» — 86 позиций. У NEBV-Z4WA2L-R-E-5-N-LE2-S1: диапазон рабочего напряжения DC — 20,4 … 26,4 В. Другие варианты (диапазон рабочего напряжения DC: 0 … 30 В) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NEBV-Z4WA2L-R-E-5-N-LE2-S1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBV-Z4W2; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NEBV-Z4WA2L-R-E-5-N-LE2-S1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBV-Z4WA2L-R-E-5-N-LE2-S1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NEBV-Z4WA2L-R-E-5-N-LE2-S1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8047680; ввоз официальный, с грузовой таможенной декларацией.
