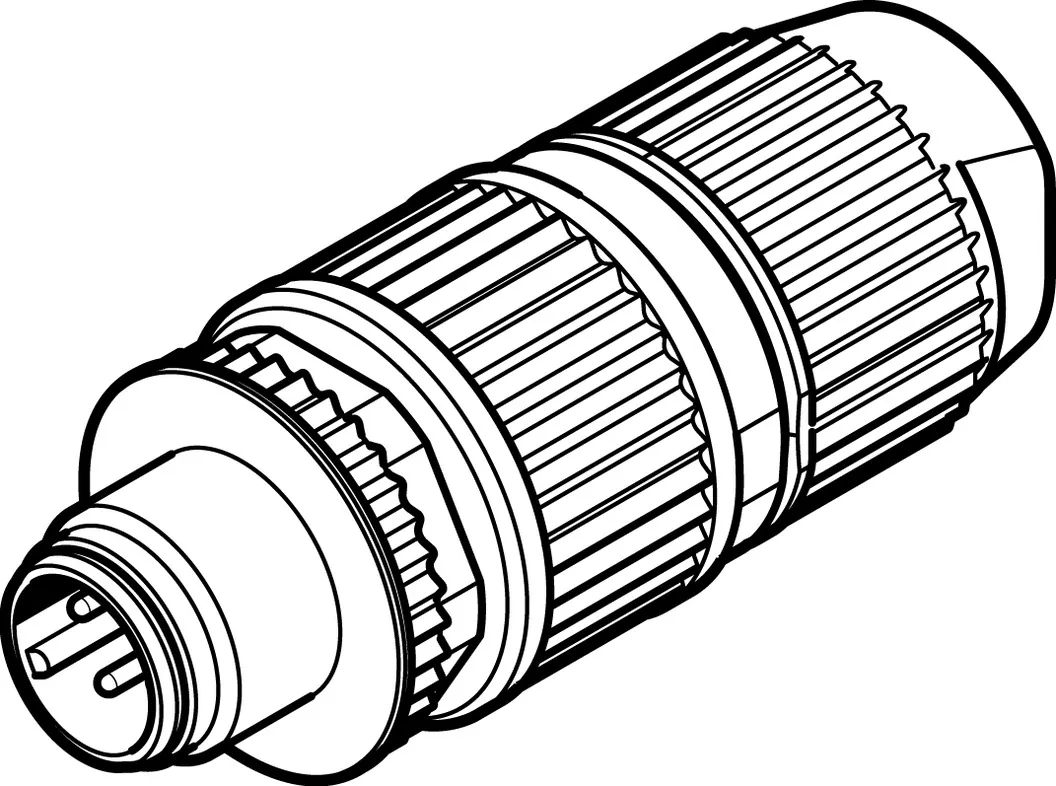

FestoШтекер

NECU-S-M12G3-HX-Q7

GTIN 4052568056995 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Штекер Festo NECU-S-M12G3-HX-Q7: для поиска альтернативных продуктов используйте Support Portal.

Основан на стандарте
EN 61076-2-101; EN 61984
Диапазон рабочего напряжения DC
0 … 48 В
Поперечное сечение терминала
0,34 … 0,75 mm2
Авторизация
C UL us — Recognized (OL)
Частота соединения
3
Масса
33 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные NECU-S-M12G3-HX-Q7

Основные

Основан на стандарте
EN 61076-2-101; EN 61984
Авторизация
C UL us — Recognized (OL)
Частота соединения
3
Электрическое подключение
3-пин; А-кодированный; M12x1; Прямой разъем / разрезное соединение
Диапазон рабочего напряжения DC
0 … 48 В
Диапазон рабочего напряжения АС
0 … 48 В
Допустимая токовая нагрузка при 40°C
6 А
Импульсная мощность
0,8 кВ
Допустимый диаметр кабеля
4,7 … 6 мм
Допустимый диаметр индивидуального провода
>= 0,1 мм
Допустимый диаметр провода
1,6 … 2 мм
Поперечное сечение терминала
0,34 … 0,75 mm2
Класс защиты
IP65; IP67
Степень загрязнения
3
Допустимая изоляция проводов
PVC

Условия работы

Температура окружающей среды
−25 … 85 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
32,8 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA; Цинковая штамповка; Никелирование
Материал винтового фиксатора
Никелированное цинковое литье
Материал уплотнений
FPM; PUR
Материал электрического контакта
Позолочен

Документы

Документация

PDFТаблица данных NECU-S-M12G3-HX-Q7PDF · Festo · на русскомPDFКаталог Festo NECUPDF · на английском · Festo, 2023NECUВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

NECU-S-M12G3-HX-Q7: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NECU-S-M12G3-HX-Q7?

Штекер Festo NECU-S-M12G3-HX-Q7, артикул 564946: основан на стандарте — EN 61076-2-101, EN 61984; диапазон рабочего напряжения DC — 0 … 48 В; поперечное сечение терминала — 0,34 … 0,75 mm2; авторизация — C UL us — Recognized (OL); частота соединения — 3; масса — 33 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NECU-S-M12G3-HX-Q7?

По таблице данных Festo: температура окружающей среды — −25 … 85 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен NECU-S-M12G3-HX-Q7?

Материал корпуса — PA, цинковая штамповка, никелирование; материал винтового фиксатора — никелированное цинковое литье; материал уплотнений — FPM, PUR; материал электрического контакта — позолочен. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии NECU, кроме NECU-S-M12G3-HX-Q7?

В серии «Штекер NECU» — 26 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на NECU-S-M12G3-HX-Q7 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NECU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит NECU-S-M12G3-HX-Q7 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NECU-S-M12G3-HX-Q7 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07NECU-S-M12G3-HX-Q7 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 564946; ввоз официальный, с грузовой таможенной декларацией.

08Чем заменить NECU-S-M12G3-HX-Q7?

Производитель снял NECU-S-M12G3-HX-Q7 с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
