FestoШтекер

NECU-S-M12G4-HX

GTIN 4052568056674 Оригинал Festo

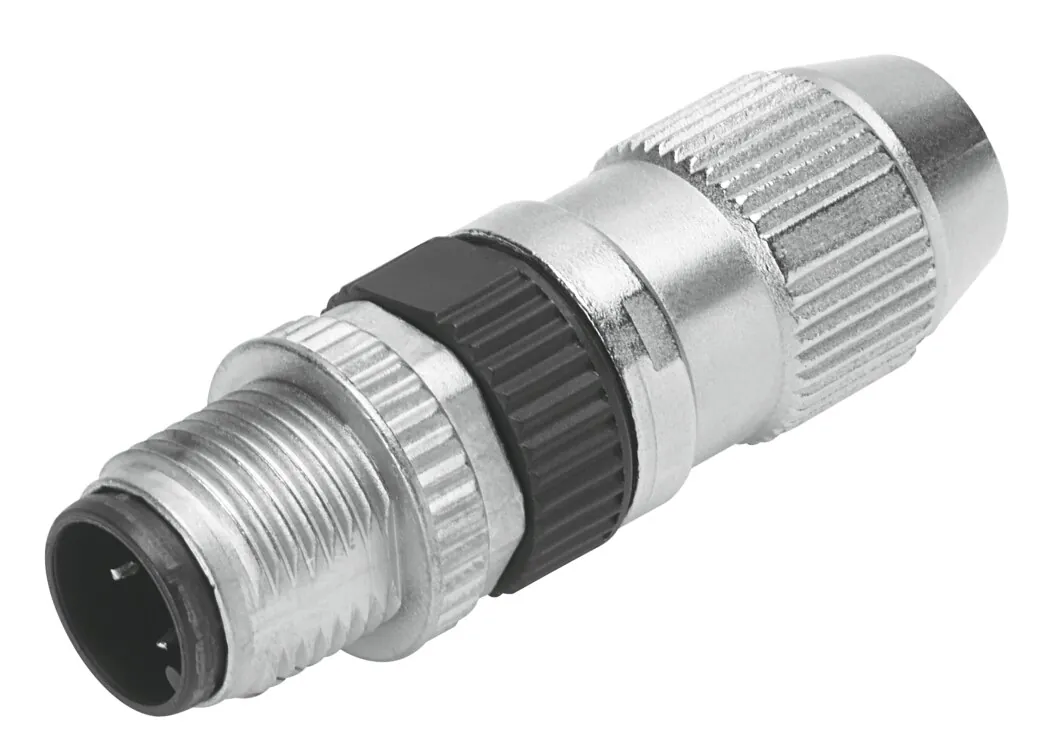

Штекер Festo NECU-S-M12G4-HX: eN 61076-2-101; EN 61984; 0 … 32 В; 0,14 … 0,34 mm2.

Основан на стандарте
EN 61076-2-101; EN 61984
Диапазон рабочего напряжения DC
0 … 32 В
Поперечное сечение терминала
0,14 … 0,34 mm2
Авторизация
C UL us — Recognized (OL)
Частота соединения
3
Масса
18 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Основан на стандарте

Обозначение

Что означает NECU-S-M12G4-HX

  1. NECUСерия

    Штекер

  2. SТип разъёма

    Вилка

  3. M12G4Разъём 1 и вывод кабеля справа и схема контактов разъёма

    M12x1, кодировка A, по EN 61076-2-101; прямая; 4 конт.

  4. HXРазъём 2

    Прокалывающий контакт

Характеристики

Технические данные NECU-S-M12G4-HX

Основные

Основан на стандарте
EN 61076-2-101; EN 61984
Авторизация
C UL us — Recognized (OL)
Частота соединения
3
Электрическое подключение
4-пин; А-кодированный; M12x1; Прямой разъем / разрезное соединение
Диапазон рабочего напряжения DC
0 … 32 В
Диапазон рабочего напряжения АС
0 … 32 В
Допустимая токовая нагрузка при 40°C
4 А
Импульсная мощность
0,8 кВ
Допустимый диаметр кабеля
2,9 … 5,1 мм
Допустимый диаметр индивидуального провода
>= 0,1 мм
Допустимый диаметр провода
0,9 … 1,6 мм
Поперечное сечение терминала
0,14 … 0,34 mm2
Класс защиты
IP65; IP67
Степень загрязнения
3
Допустимая изоляция проводов
PP; PVC; TPE-E

Условия работы

Температура окружающей среды
−25 … 85 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
17,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA; Цинковая штамповка; Никелирование
Материал винтового фиксатора
Никелированное цинковое литье
Материал уплотнений
FPM; PUR
Материал электрического контакта
Позолочен

Документы

Документация

PDFТаблица данных NECU-S-M12G4-HXPDF · Festo · на русскомPDFКаталог Festo NECUPDF · на английском · Festo, 2026NECUВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

NECU-S-M12G4-HX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NECU-S-M12G4-HX?

Штекер Festo NECU-S-M12G4-HX, артикул 562028: основан на стандарте — EN 61076-2-101, EN 61984; диапазон рабочего напряжения DC — 0 … 32 В; поперечное сечение терминала — 0,14 … 0,34 mm2; авторизация — C UL us — Recognized (OL); частота соединения — 3; масса — 18 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NECU-S-M12G4-HX?

По таблице данных Festo: температура окружающей среды — −25 … 85 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен NECU-S-M12G4-HX?

Материал корпуса — PA, цинковая штамповка, никелирование; материал винтового фиксатора — никелированное цинковое литье; материал уплотнений — FPM, PUR; материал электрического контакта — позолочен. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NECU-S-M12G4-HX?

NECU — штекер; S — тип разъёма: вилка; M12G4 — разъём 1 и вывод кабеля справа и схема контактов разъёма: M12x1, кодировка A, по EN 61076-2-101, прямая, 4 конт.; HX — разъём 2: прокалывающий контакт.

05Какие исполнения есть в серии NECU, кроме NECU-S-M12G4-HX?

В серии «Штекер NECU» — 26 позиций. У NECU-S-M12G4-HX: основан на стандарте — EN 61076-2-101, EN 61984. Другие варианты (основан на стандарте: EN 61076-2-104, EN 61984) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NECU-S-M12G4-HX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NECU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NECU-S-M12G4-HX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NECU-S-M12G4-HX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NECU-S-M12G4-HX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 562028; ввоз официальный, с грузовой таможенной декларацией.
