FestoДвойной кабель
NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2
GTIN 4052568255541 Оригинал Festo

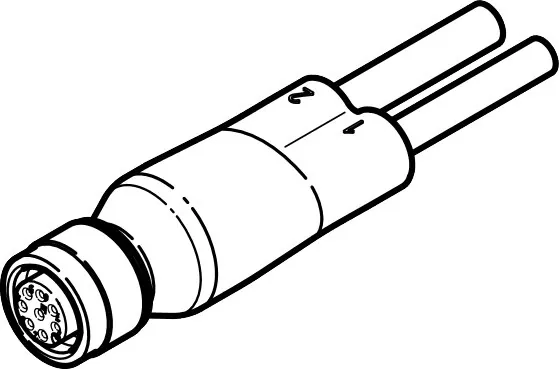

Двойной кабель Festo NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2: 0 … 30 В.
- Диапазон рабочего напряжения DC
- 0 … 30 В
- Основан на стандарте
- EN 61076-2-101
- Тип разветвителя
- 1 из 2
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Электрическое подключение 1, исполнение
- Круглый
- Масса
- 377 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Диапазон рабочего напряжения DC
- 0 … 30 В
- 10 … 30 В
Подходит к: VPPX всех размеров
Характеристики
Технические данные NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2
Основные
- Основан на стандарте
- EN 61076-2-101
- Тип конструкции
- Y-образный разветвитель с кабелем на стороне устройства и контроллера
- Тип разветвителя
- 1 из 2
- Дополнительные функции
- Подключение датчика и контроллера к пропорциональному регулятору давления
- Идентификация кабеля
- Без держателя маркировочных табличек
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Электрическое подключение 1, исполнение
- Круглый
- Электрическое подключение 1, тип подключения
- Розетка разъема
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, технология подключения
- M12x1, A-код в соответствии с EN 61076-2-101
- Электрическое подключение 1, количество контактов/проводов
- 8
- Электрическое подключение 1, занятые контакты/провода
- 6
- Электрическое подключение 1, тип монтажа
- Фиксация винта
- Электрическое подключение 2, функция
- Сторона контроллера
- Электрическое подключение 2, тип подключения
- Кабель
- Электрическое подключение 2, технология подключения
- Открытый конец
- Электрическое подключение 2, количество контактов/проводов
- 5
- Электрическое подключение 2, занятые контакты/провода
- 5
- Электрическое подключение 3, функция
- Сторона полевого устройства
- Электрическое подключение 3, тип подключения
- Кабель; Открытый конец
- Электрическое подключение 3, количество контактов/проводов
- 3
- Электрическое подключение 3, занятые контакты/провода
- 3
- Диапазон рабочего напряжения DC
- 0 … 30 В
- Диапазон рабочего напряжения АС
- 0 … 30 В
- Допустимая токовая нагрузка при 40°C
- 2 А
- Импульсная мощность
- 0,8 кВ
- Длина кабеля 1
- 5 м
- Длина кабеля 2
- 5 м
- Диаметр кабеля 1
- 5,3 мм
- Диаметр кабеля 2
- 4,5 мм
- Структура кабеля
- 3x0,25; 5x0,25; С защитой
- Номинальное сечение провода
- 0,25 mm2
- Класс защиты
- IP65; IP67
- Примечание по классу защиты
- В собранном состоянии
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам RoHS
- Степень загрязнения
- 3
- Цвет оплетки кабеля
- Черный
- Цвет корпуса
- Черный
Условия работы
- Температура окружающей среды
- −25 … 80 °C; −5 … 80 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B2-L
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
Масса
- Вес продукта
- 377 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал оплетки кабеля
- TPE-U(PUR)
- Материал корпуса
- TPE-U(PUR)
- Материал винтового фиксатора
- Никелированная латунь
- Материал уплотнений
- FPM
- Материал электрического контакта
- Латунь, позолоченная
- Материал изоляции
- PVC
FAQ
Частые вопросы
NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2?
Двойной кабель Festo NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2, артикул 2903567: диапазон рабочего напряжения DC — 0 … 30 В; основан на стандарте — EN 61076-2-101; тип разветвителя — 1 из 2; электрическое подключение 1, функция — сторона полевого устройства; электрическое подключение 1, исполнение — круглый; масса — 377 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2?
По таблице данных Festo: температура окружающей среды — −25 … 80 °C, −5 … 80 °C; класс защиты — IP65, IP67.
03Из каких материалов изготовлен NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2?
Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PUR); материал винтового фиксатора — никелированная латунь; материал уплотнений — FPM. Материалы указаны по таблице данных Festo.
04Какие исполнения есть в серии NEDU, кроме NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2?
В серии «Тройник с цанговым зажимом NEDU» — 6 позиций. У NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2: диапазон рабочего напряжения DC — 0 … 30 В. Другие варианты (диапазон рабочего напряжения DC: 10 … 30 В) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
05К каким изделиям подходит NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2?
По каталогам Festo: VPPX всех размеров.
06Есть ли на NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo NEDU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2903567; ввоз официальный, с грузовой таможенной декларацией.
