FestoКоллектор

NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R

GTIN 4052568285135 Оригинал Festo

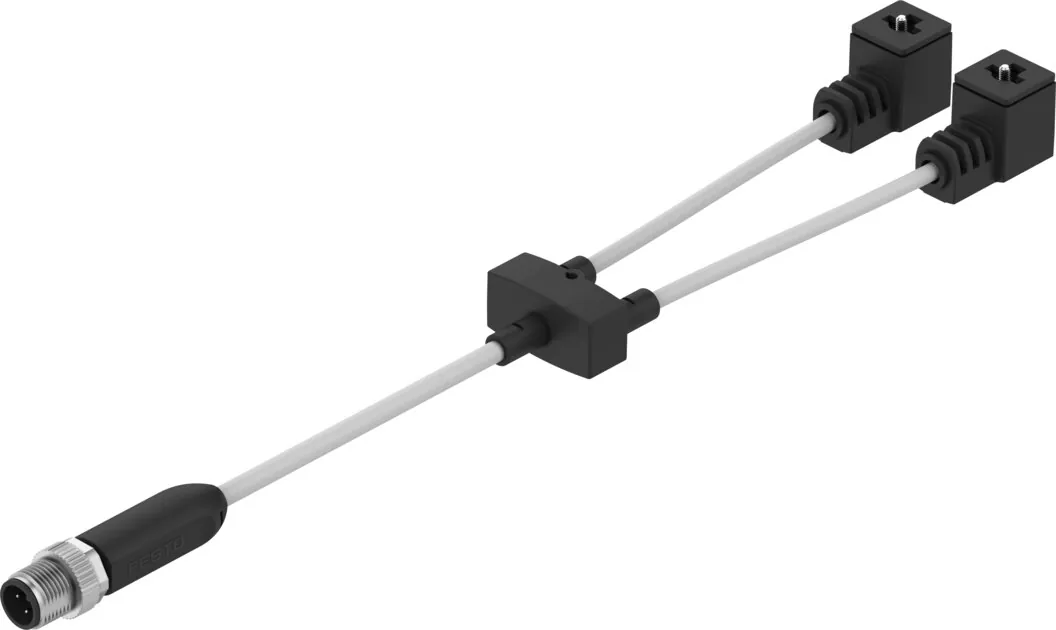

Коллектор Festo NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R: eN 175301-803; EN 61076-2-101; y-разветвитель с кабелями с обеих сторон; 20,4 … 27,6 В; с держателем маркировочных табличек.

Основан на стандарте
EN 175301-803; EN 61076-2-101
Диапазон рабочего напряжения DC
20,4 … 27,6 В
Тип разветвителя
2 к 1
Отображение статуса сигнала
Жёлтый светодиод
Электрическое подключение 1, функция
Сторона контроллера
Масса
104 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Основан на стандарте

  • EN 61076-2-101
  • EN 61076-2-101; EN 61076-2-104
  • EN 61076-2-104
  • EN 175301-803; EN 61076-2-101

Характеристики

Технические данные NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R

Основные

Основан на стандарте
EN 175301-803; EN 61076-2-101
Тип конструкции
Y-разветвитель с кабелями с обеих сторон
Тип разветвителя
2 к 1
Отображение статуса сигнала
Жёлтый светодиод
Идентификация кабеля
С держателем маркировочных табличек
Тип крепления
Со сквозным отверстием для винта М2; с принадлежностями
Электрическое подключение 1, функция
Сторона контроллера
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, занятые контакты/провода
3
Электрическое подключение 2, функция
Сторона полевого устройства
Электрическое подключение 2, исполнение
Угловой
Электрическое подключение 2, тип подключения
2х разъем
Электрическое подключение 2, выход кабеля
Угловой
Электрическое подключение 2, технология подключения
Расположение контактов тип С по EN 175301-803
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, занятые контакты/провода
2
Диапазон рабочего напряжения DC
20,4 … 27,6 В
Допустимая токовая нагрузка при 40°C
4 А
Импульсная мощность
0,8 кВ
Длина кабеля 1
2,5 м
Длина кабеля 2
0,3 м
Атрибуты кабеля
Для кабельных цепей и роботов
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м; В кабельной цепи: более 5 млн циклов, радиус изгиба 28 мм
Минимальный радиус изгиба при свободно перемещаемом использовании 1
39 мм
Минимальный радиус изгиба при свободно перемещаемом использовании 2
39 мм
Диаметр кабеля 1
3,8 мм
Диаметр кабеля 2
3,8 мм
Номинальное сечение провода
0,25 mm2
Класс защиты
IP65; IP67
Примечание по окружающей температуре
−10 — 40 °C при монтажде через сквозные отверстия
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−20 … 80 °C
Температура хранения
−20 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
104 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген; Без эфира фосфорной кислоты
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA; PC; TPE-U(PUR)
Материал уплотнений
NBR
Материал электрического контакта
Позолоченный медный сплав; Посеребренный медный сплав
Материал резьбовой втулки
Никелированная латунь

Принадлежности

Что подходит к NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R

По разделу «Принадлежности» каталога Festo этой серии.

Крепление2

Документы

Документация

PDFТаблица данных NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5RPDF · Festo · на русскомPDFКаталог Festo NEDYPDF · на английском · Festo, 2026NEDYВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R?

Коллектор Festo NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R, артикул 8035783: основан на стандарте — EN 175301-803, EN 61076-2-101; диапазон рабочего напряжения DC — 20,4 … 27,6 В; тип разветвителя — 2 к 1; отображение статуса сигнала — жёлтый светодиод; электрическое подключение 1, функция — сторона контроллера; масса — 104 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен коллектор?

Он распределяет сжатый воздух от одного подвода к нескольким потребителям.

03В каких условиях можно использовать NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R?

По таблице данных Festo: температура окружающей среды — −20 … 80 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA, PC, TPE-U(PUR); материал уплотнений — NBR; материал электрического контакта — позолоченный медный сплав, посеребренный медный сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии NEDY, кроме NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R?

В серии «Коллектор NEDY» — 13 позиций. У NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R: основан на стандарте — EN 175301-803, EN 61076-2-101. Другие варианты (основан на стандарте: EN 61076-2-101) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R?

В блоке «Принадлежности» на этой странице: крепление (2). Например: NEAU-A-N8-1. Подобраны по каталогу Festo для этого размера.

07Есть ли на NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEDY; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8035783; ввоз официальный, с грузовой таможенной декларацией.
