FestoКоллектор

NEDY-L2R1-V1-M8G3-N-M8G4

GTIN 4052568278113 Оригинал Festo

Коллектор Festo NEDY-L2R1-V1-M8G3-N-M8G4: eN 61076-2-104; y-разветвитель без кабеля; 0 … 30 В; без держателя маркировочных табличек.

Основан на стандарте
EN 61076-2-104
Тип конструкции
Y-разветвитель без кабеля
Диапазон рабочего напряжения DC
0 … 30 В
Тип разветвителя
2 к 1
Электрическое подключение 1, функция
Сторона контроллера
Масса
10 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Основан на стандарте

Подходит к: CPX размеры 1, 2, 4, 8, 16, 24

Обозначение

Что означает NEDY-L2R1-V1-M8G3-N-M8G4

  1. NEDYСерия

    Коллектор

  2. L2R1Тип разветвителя

    Y-разветвитель

  3. V1Схема защиты

    Стандартная схема

  4. M8G3Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Розетка M8x1, кодировка A, по EN 61076-2-104; прямая; 3

  5. NОбозначение кабеля

    Без держателя маркировки

  6. M8G4Разъём справа, сторона контроллера и вывод кабеля справа и число контактов справа

    Вилка M8x1, кодировка A, по EN 61076-2-104; прямая; 4

Характеристики

Технические данные NEDY-L2R1-V1-M8G3-N-M8G4

Основные

Основан на стандарте
EN 61076-2-104
Тип конструкции
Y-разветвитель без кабеля
Тип разветвителя
2 к 1
Идентификация кабеля
Без держателя маркировочных табличек
Тип крепления
Со сквозным отверстием для винта М2; с принадлежностями
Электрическое подключение 1, функция
Сторона контроллера
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, занятые контакты/провода
4
Электрическое подключение 2, функция
Сторона полевого устройства
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, тип подключения
2х разъем
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, занятые контакты/провода
3
Диапазон рабочего напряжения DC
0 … 30 В
Диапазон рабочего напряжения АС
0 … 30 В
Допустимая токовая нагрузка при 40°C
3 А
Импульсная мощность
0,8 кВ
Класс защиты
IP65; IP68; IP69K
Примечание по окружающей температуре
−10 — 40 °C при монтажде через сквозные отверстия
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 85 °C
Температура хранения
−25 … 85 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
10,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген; Без эфира фосфорной кислоты
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PC; TPE-U(PUR)
Материал накидной гайки
Никелированная латунь
Материал уплотнений
NBR
Материал электрического контакта
Позолоченный медный сплав
Материал резьбовой втулки
Никелированная латунь

Принадлежности

Что подходит к NEDY-L2R1-V1-M8G3-N-M8G4

По разделу «Принадлежности» каталога Festo этой серии.

Крепление2

Документы

Документация

PDFТаблица данных NEDY-L2R1-V1-M8G3-N-M8G4PDF · Festo · на русскомPDFКаталог Festo NEDYPDF · на английском · Festo, 2026NEDYВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

NEDY-L2R1-V1-M8G3-N-M8G4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEDY-L2R1-V1-M8G3-N-M8G4?

Коллектор Festo NEDY-L2R1-V1-M8G3-N-M8G4, артикул 8005312: основан на стандарте — EN 61076-2-104; тип конструкции — Y-разветвитель без кабеля; диапазон рабочего напряжения DC — 0 … 30 В; тип разветвителя — 2 к 1; электрическое подключение 1, функция — сторона контроллера; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен коллектор?

Он распределяет сжатый воздух от одного подвода к нескольким потребителям.

03В каких условиях можно использовать NEDY-L2R1-V1-M8G3-N-M8G4?

По таблице данных Festo: температура окружающей среды — −25 … 85 °C; класс защиты — IP65, IP68, IP69K.

04Из каких материалов изготовлен NEDY-L2R1-V1-M8G3-N-M8G4?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PC, TPE-U(PUR); материал накидной гайки — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEDY-L2R1-V1-M8G3-N-M8G4?

NEDY — коллектор; L2R1 — тип разветвителя: Y-разветвитель; V1 — схема защиты: стандартная схема; M8G3 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка M8x1, кодировка A, по EN 61076-2-104, прямая, 3; N — обозначение кабеля: без держателя маркировки; M8G4 — разъём справа, сторона контроллера и вывод кабеля справа и число контактов справа: вилка M8x1, кодировка A, по EN 61076-2-104, прямая, 4.

06Какие исполнения есть в серии NEDY, кроме NEDY-L2R1-V1-M8G3-N-M8G4?

В серии «Коллектор NEDY» — 13 позиций. У NEDY-L2R1-V1-M8G3-N-M8G4: основан на стандарте — EN 61076-2-104. Другие варианты (основан на стандарте: EN 61076-2-101; EN 61076-2-101, EN 61076-2-104) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к NEDY-L2R1-V1-M8G3-N-M8G4?

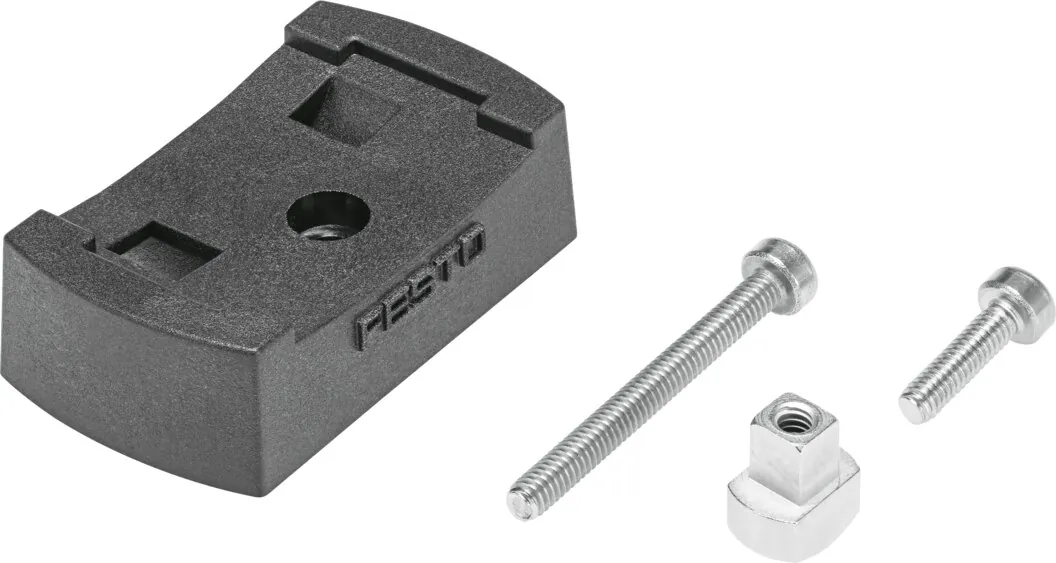

В блоке «Принадлежности» на этой странице: крепление (2). Например: NEAU-A-N8-1. Подобраны по каталогу Festo для этого размера.

08К каким изделиям подходит NEDY-L2R1-V1-M8G3-N-M8G4?

По каталогам Festo: CPX размеры 1, 2, 4, 8, 16, 24.

09Есть ли на NEDY-L2R1-V1-M8G3-N-M8G4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEDY; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

10Сколько стоит NEDY-L2R1-V1-M8G3-N-M8G4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEDY-L2R1-V1-M8G3-N-M8G4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11NEDY-L2R1-V1-M8G3-N-M8G4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8005312; ввоз официальный, с грузовой таможенной декларацией.
