FestoШтуцер

NPCK-C-D-M5-K4

GTIN 4052568062347 Оригинал Festo

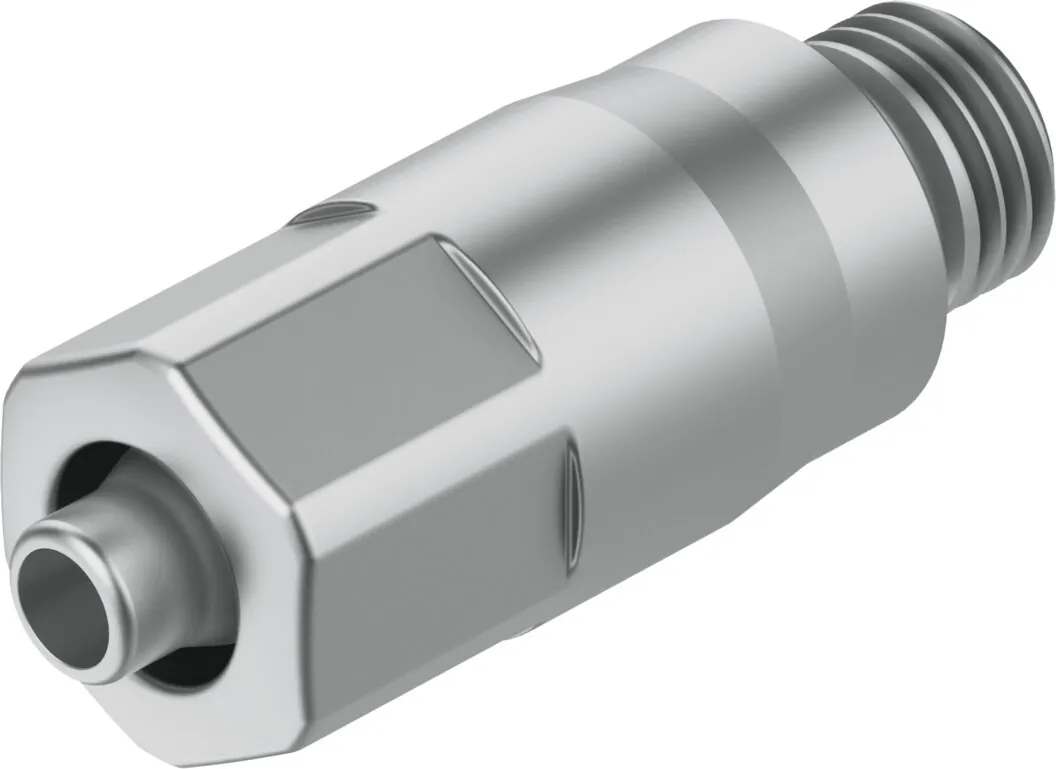

Штуцер Festo NPCK-C-D-M5-K4: наружная резьба M5; для шлангов с наружным диаметром 4 мм; 2 мм; о-кольцо.

Присоединение 1
Наружная резьба M5
Условный проход
2 мм
Тип уплотнения резьбового соединения
О-кольцо
Положение при сборке
Любое
Форма
Прямое исполнение
Масса
4 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NPCK-C-D-M5-K4

  1. NPCKСерия

    Штуцер

  2. CИсполнение

    Исполнение, удобное для мойки

  3. DФорма

    Прямая

  4. M5Пневматическое присоединение 1

    M5

  5. K4Пневматическое присоединение 2

    Соединение с накидной гайкой под шланг 4 мм

Характеристики

Технические данные NPCK-C-D-M5-K4

Основные

Условный проход
2 мм
Тип уплотнения резьбового соединения
О-кольцо
Положение при сборке
Любое
Форма
Прямое исполнение
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Примечание по температуре среды
Водяной пар: не более 120 °C
Класс защиты
IP69K
Примечание по окружающей температуре
NPCK можно применять от −40 до 60 °C с подходящим шлангом и при соблюдении его максимального рабочего давления
Номинальный момент затяжки
1,5 Н·м
Допуск для номинального момента затяжки
± 10 %
Пневматическое подключение, канал 1
Наружная резьба M5
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1,2 МПа
Полный диапазон температур рабочего давления
−0,95 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда); Водяной пар
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 120 °C

Масса

Вес продукта
4,2 г

Материалы

Материал накидной гайки
Легированная сталь, нержавеющая
Материал резьбовой заглушки
Легированная сталь, нержавеющая
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнительного кольца
EPDM

Принадлежности

Что подходит к NPCK-C-D-M5-K4

По разделу «Принадлежности» каталога Festo этой серии.

Крепление2

Документы

Документация

PDFТаблица данных NPCK-C-D-M5-K4PDF · Festo · на русскомPDFКаталог Festo NPCKPDF · на английском · Festo, 2026NPCKВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

NPCK-C-D-M5-K4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPCK-C-D-M5-K4?

Штуцер Festo NPCK-C-D-M5-K4, артикул 1857681: присоединение 1 — наружная резьба M5; условный проход — 2 мм; тип уплотнения резьбового соединения — О-кольцо; положение при сборке — любое; форма — прямое исполнение; масса — 4 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NPCK-C-D-M5-K4?

По таблице данных Festo: температура окружающей среды — −20 … 120 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда), водяной пар; класс защиты — IP69K.

03Из каких материалов изготовлен NPCK-C-D-M5-K4?

Материал накидной гайки — легированная сталь, нержавеющая; материал резьбовой заглушки — легированная сталь, нержавеющая; материал уплотнительного кольца — EPDM. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NPCK-C-D-M5-K4?

NPCK — штуцер; C — исполнение: исполнение, удобное для мойки; D — форма: прямая; M5 — пневматическое присоединение 1: M5; K4 — пневматическое присоединение 2: соединение с накидной гайкой под шланг 4 мм.

05Какие исполнения есть в серии NPCK, кроме NPCK-C-D-M5-K4?

В серии «Штуцер NPCK» — 6 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к NPCK-C-D-M5-K4?

В блоке «Принадлежности» на этой странице: крепление (2). Например: NPAS-C1-R-G14-P-FD-P10. Подобраны по каталогу Festo для этого размера.

07Есть ли на NPCK-C-D-M5-K4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPCK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPCK-C-D-M5-K4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPCK-C-D-M5-K4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPCK-C-D-M5-K4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1857681; ввоз официальный, с грузовой таможенной декларацией.
