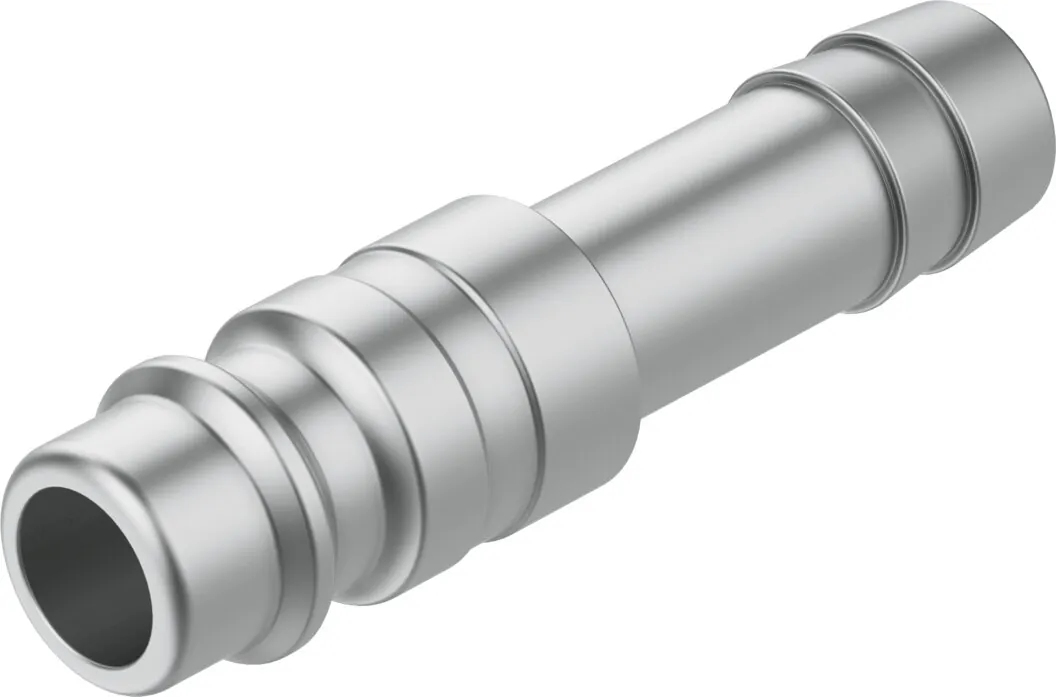

FestoБыстроразъемный штекер

NPHS-S6-M-BC9

GTIN 4052568290115 Оригинал Festo

Быстроразъемный штекер Festo NPHS-S6-M-BC9: для ниппельных штуцеров под шланг с внутренним диаметром 9 мм; 7 мм.

Условный проход
7 мм
Масса
17 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NPHS-S6-M-BC9

  1. NPHSСерия

    Быстроразъемный штекер

  2. S6Часть соединения и типоразмер соединения

    Штекер; размер 6

  3. MОтпускающая втулка

    Металл

  4. BC9Пневматическое присоединение 1

    Ниппель 9 мм под хомут

Характеристики

Технические данные NPHS-S6-M-BC9

Основные

Условный проход
7 мм
Пневматическое подключение, канал 1
Для ниппельных штуцеров под шланг с внутренним диаметром 9 мм

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
17 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к NPHS-S6-M-BC9

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных NPHS-S6-M-BC9PDF · Festo · на русскомPDFКаталог Festo NPHSPDF · на английском · Festo, 2026NPHSВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

NPHS-S6-M-BC9: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPHS-S6-M-BC9?

Быстроразъемный штекер Festo NPHS-S6-M-BC9, артикул 8059265: условный проход — 7 мм; масса — 17 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужны быстроразъёмные соединения?

Чтобы отсоединить инструмент или линию без сброса давления во всей сети: розетка перекрывает поток, когда штекер вынут.

03В каких условиях можно использовать NPHS-S6-M-BC9?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Как расшифровать обозначение NPHS-S6-M-BC9?

NPHS — быстроразъемный штекер; S6 — часть соединения и типоразмер соединения: штекер, размер 6; M — отпускающая втулка: металл; BC9 — пневматическое присоединение 1: ниппель 9 мм под хомут.

05Какие исполнения есть в серии NPHS, кроме NPHS-S6-M-BC9?

В серии «Быстроразъемная розетка NPHS» — 19 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к NPHS-S6-M-BC9?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: MCK-PK-3. Подобраны по каталогу Festo для этого размера.

07Есть ли на NPHS-S6-M-BC9 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPHS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPHS-S6-M-BC9 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPHS-S6-M-BC9 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPHS-S6-M-BC9 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8059265; ввоз официальный, с грузовой таможенной декларацией.
