FestoБыстроразъемный штекер

NPHS-S6-M-G38

GTIN 4052568290061 Оригинал Festo

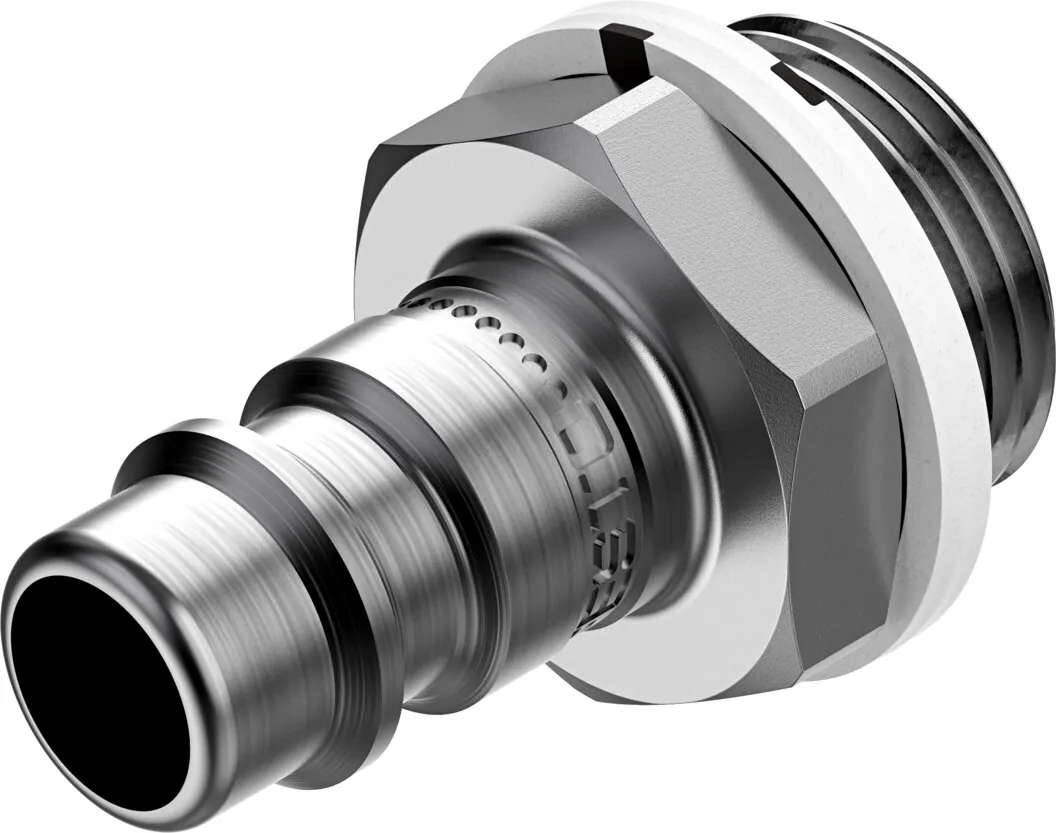

Быстроразъемный штекер Festo NPHS-S6-M-G38: наружная резьба G3/8; 7,85 мм.

Присоединение 1
Наружная резьба G3/8
Условный проход
7,85 мм
Номинальный момент затяжки
12,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Масса
27 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Условный проход

Обозначение

Что означает NPHS-S6-M-G38

  1. NPHSСерия

    Быстроразъемный штекер

  2. S6Часть соединения и типоразмер соединения

    Штекер; размер 6

  3. MОтпускающая втулка

    Металл

  4. G38Пневматическое присоединение 1

    G3/8

Характеристики

Технические данные NPHS-S6-M-G38

Основные

Условный проход
7,85 мм
Номинальный момент затяжки
12,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Пневматическое подключение, канал 1
Наружная резьба G3/8

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
27 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к NPHS-S6-M-G38

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных NPHS-S6-M-G38PDF · Festo · на русскомPDFКаталог Festo NPHSPDF · на английском · Festo, 2026NPHSВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

NPHS-S6-M-G38: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPHS-S6-M-G38?

Быстроразъемный штекер Festo NPHS-S6-M-G38, артикул 8059259: присоединение 1 — наружная резьба G3/8; условный проход — 7,85 мм; номинальный момент затяжки — 12,5 Н·м; допуск для номинального момента затяжки — ± 20 %; масса — 27 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужны быстроразъёмные соединения?

Чтобы отсоединить инструмент или линию без сброса давления во всей сети: розетка перекрывает поток, когда штекер вынут.

03В каких условиях можно использовать NPHS-S6-M-G38?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Как расшифровать обозначение NPHS-S6-M-G38?

NPHS — быстроразъемный штекер; S6 — часть соединения и типоразмер соединения: штекер, размер 6; M — отпускающая втулка: металл; G38 — пневматическое присоединение 1: G3/8.

05Какие исполнения есть в серии NPHS, кроме NPHS-S6-M-G38?

В серии «Быстроразъемная розетка NPHS» — 19 позиций. У NPHS-S6-M-G38: присоединение 1 — наружная резьба G3/8; условный проход — 7,85 мм. Другие варианты (присоединение 1: внутренняя резьба G1/2, внутренняя резьба G1/4, внутренняя резьба G3/8, наружная резьба G1/2, наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к NPHS-S6-M-G38?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: MCK-PK-3. Подобраны по каталогу Festo для этого размера.

07Есть ли на NPHS-S6-M-G38 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPHS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPHS-S6-M-G38 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPHS-S6-M-G38 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPHS-S6-M-G38 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8059259; ввоз официальный, с грузовой таможенной декларацией.
