FestoКрепежный винт

NPQH-BK-G38-P10

GTIN 4052568061111 Оригинал Festo

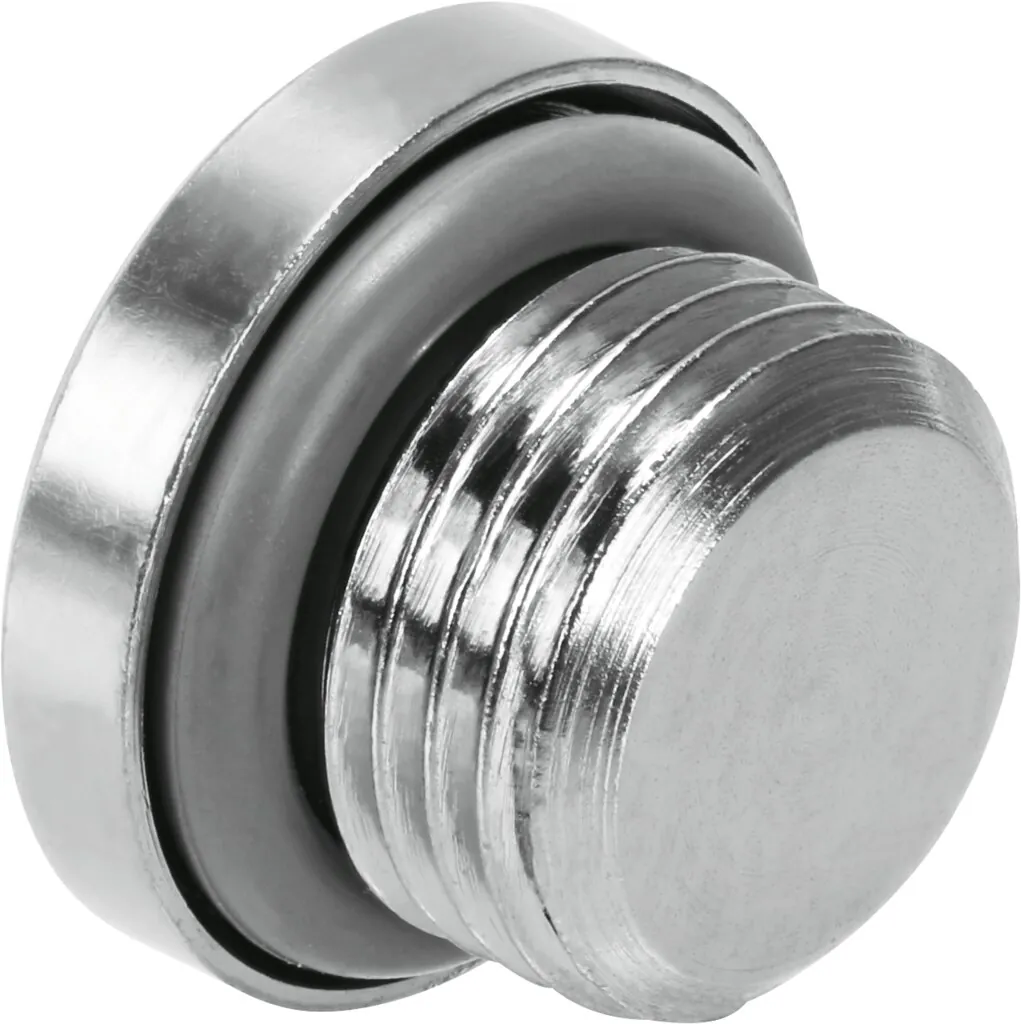

Крепежный винт Festo NPQH-BK-G38-P10: наружная резьба G3/8; резьбовая заглушка.

Присоединение 1
Наружная резьба G3/8
Форма
Резьбовая заглушка
Размер
Стандарт
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Масса
18 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NPQH-BK-G38-P10

  1. NPQHСерия

    Крепежный винт

  2. BKФорма и способ монтажа

    Резьбовая заглушка; внутренний шестигранник

  3. G38Пневматическое присоединение 1

    G3/8

  4. P10В упаковке, шт.

    10

Характеристики

Технические данные NPQH-BK-G38-P10

Основные

Размер
Стандарт
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Резьбовая заглушка
Размер контейнера
10
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при 0 — 50 °C
Сертификационный департамент
NSF C0523185
Безопасны для пищевых продуктов
См. декларацию соответствия; NSF/ANSI 169
Номинальный момент затяжки
9 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Внутренний шестигранник A/F 8
Пневматическое подключение, канал 1
Наружная резьба G3/8

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 2 МПа
Полный диапазон температур рабочего давления
−0,95 … 20 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Изделие неподвижно и при правильном применении не выделяет частиц. Перед использованием в чистом помещении его нужно очистить и правильно установить.
Температура окружающей среды
0 … 150 °C

Масса

Вес продукта
18,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь, химически никелированная
Материал резьбового уплотнения
FPM

Документы

Документация

PDFТаблица данных NPQH-BK-G38-P10PDF · Festo · на русскомPDFКаталог Festo NPQHPDF · на английском · Festo, 2026NPQHВсе исполнения серии159 позиций, подбор по параметрам

FAQ

Частые вопросы

NPQH-BK-G38-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQH-BK-G38-P10?

Крепежный винт Festo NPQH-BK-G38-P10, артикул 578408: присоединение 1 — наружная резьба G3/8; форма — резьбовая заглушка; размер — стандарт; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; масса — 18 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NPQH-BK-G38-P10?

По таблице данных Festo: температура окружающей среды — 0 … 150 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

03Из каких материалов изготовлен NPQH-BK-G38-P10?

Материал корпуса — латунь, химически никелированная; материал резьбового уплотнения — FPM. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NPQH-BK-G38-P10?

NPQH — крепежный винт; BK — форма и способ монтажа: резьбовая заглушка, внутренний шестигранник; G38 — пневматическое присоединение 1: G3/8; P10 — В упаковке, шт.: 10.

05Какие исполнения есть в серии NPQH, кроме NPQH-BK-G38-P10?

В серии «Штуцер с цанговым соединением NPQH» — 159 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NPQH-BK-G38-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NPQH-BK-G38-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQH-BK-G38-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NPQH-BK-G38-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 578408; ввоз официальный, с грузовой таможенной декларацией.
