FestoШтуцер с цанговым соединением

NPQH-D-G38-S12-P10

GTIN 4052568060718 Оригинал Festo

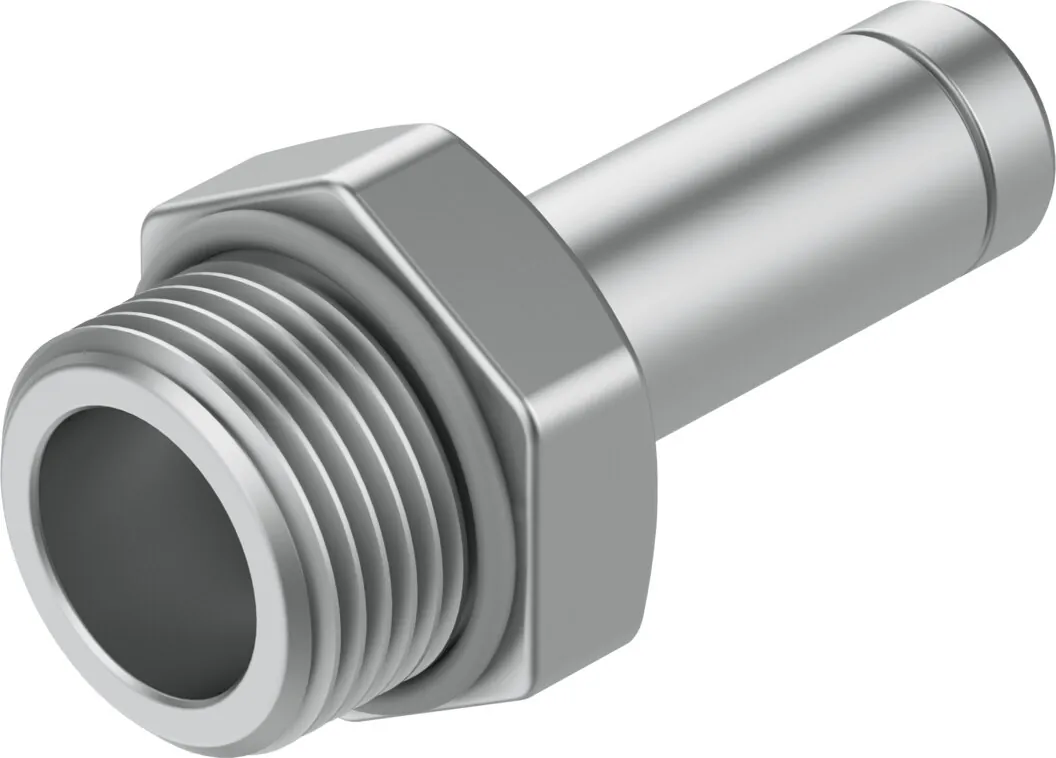

Штуцер с цанговым соединением Festo NPQH-D-G38-S12-P10: наружная резьба G3/8; вставная втулка диаметром 12 мм; прямое исполнение; 10 мм.

Присоединение 1
Наружная резьба G3/8
Присоединение 2
Вставная втулка диаметром 12 мм
Форма
Прямое исполнение
Условный проход
10 мм
Размер
Стандарт
Масса
24 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Обозначение

Что означает NPQH-D-G38-S12-P10

  1. NPQHСерия

    Штуцер с цанговым соединением

  2. DФорма

    Прямая

  3. G38Пневматическое присоединение 1

    G3/8

  4. S12Пневматическое присоединение 2

    Вставная втулка 12 мм

  5. P10В упаковке, шт.

    10

Характеристики

Технические данные NPQH-D-G38-S12-P10

Основные

Размер
Стандарт
Условный проход
10 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при 0 — 50 °C
Сертификационный департамент
NSF C0523185
Безопасны для пищевых продуктов
См. декларацию соответствия; NSF/ANSI 169
Номинальный момент затяжки
9 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 20
Пневматическое подключение, канал 1
Наружная резьба G3/8
Пневматическое подключение, канал 2
Вставная втулка диаметром 12 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 2 МПа
Полный диапазон температур рабочего давления
−0,95 … 20 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Изделие неподвижно и при правильном применении не выделяет частиц. Перед использованием в чистом помещении его нужно очистить и правильно установить.
Температура окружающей среды
0 … 150 °C

Масса

Вес продукта
23,8 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь, химически никелированная
Материал резьбового уплотнения
FPM

Документы

Документация

PDFТаблица данных NPQH-D-G38-S12-P10PDF · Festo · на русскомPDFКаталог Festo NPQHPDF · на английском · Festo, 2026NPQHВсе исполнения серии159 позиций, подбор по параметрам

FAQ

Частые вопросы

NPQH-D-G38-S12-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQH-D-G38-S12-P10?

Штуцер с цанговым соединением Festo NPQH-D-G38-S12-P10, артикул 578368: присоединение 1 — наружная резьба G3/8; присоединение 2 — вставная втулка диаметром 12 мм; форма — прямое исполнение; условный проход — 10 мм; размер — стандарт; масса — 24 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать NPQH-D-G38-S12-P10?

По таблице данных Festo: температура окружающей среды — 0 … 150 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен NPQH-D-G38-S12-P10?

Материал корпуса — латунь, химически никелированная; материал резьбового уплотнения — FPM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NPQH-D-G38-S12-P10?

NPQH — штуцер с цанговым соединением; D — форма: прямая; G38 — пневматическое присоединение 1: G3/8; S12 — пневматическое присоединение 2: вставная втулка 12 мм; P10 — В упаковке, шт.: 10.

06Какие исполнения есть в серии NPQH, кроме NPQH-D-G38-S12-P10?

В серии «Штуцер с цанговым соединением NPQH» — 159 позиций. У NPQH-D-G38-S12-P10: присоединение 2 — втулка Ø12 мм. Другие варианты (присоединение 2: шланг Ø12 мм, шланг Ø14 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NPQH-D-G38-S12-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPQH-D-G38-S12-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQH-D-G38-S12-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPQH-D-G38-S12-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 578368; ввоз официальный, с грузовой таможенной декларацией.
