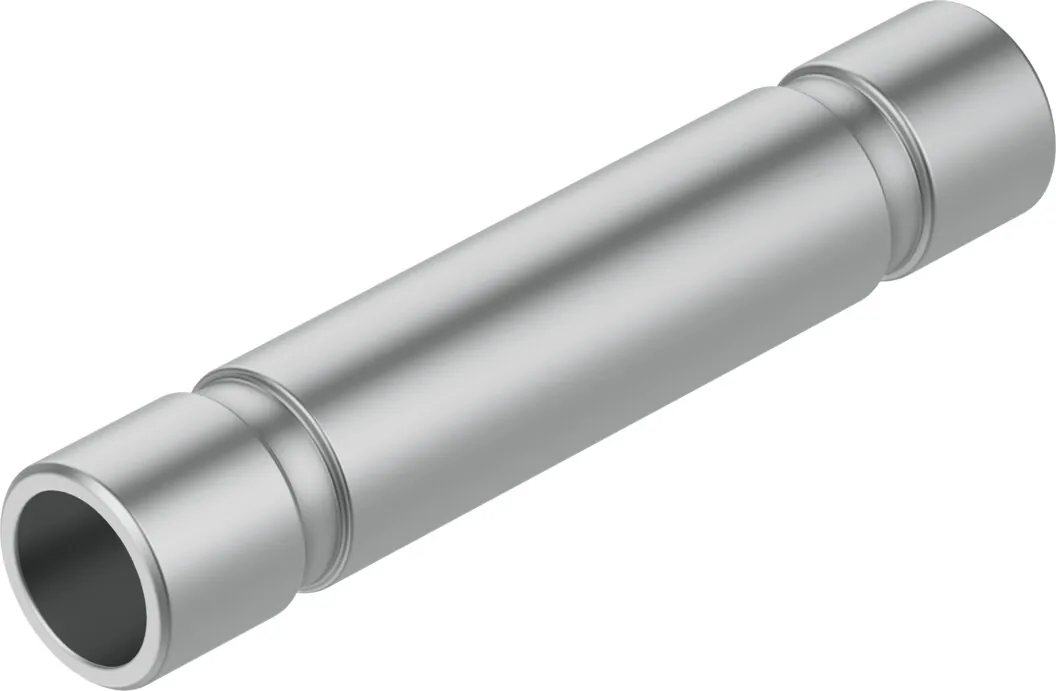

FestoВставная втулка

NPQH-D-S4-E-P10

GTIN 4052568060206 Оригинал Festo

Вставная втулка Festo NPQH-D-S4-E-P10: вставная втулка диаметром 4 мм; вставная втулка диаметром 4 мм; прямое исполнение; 2 мм.

Присоединение 1
Вставная втулка диаметром 4 мм
Присоединение 2
Вставная втулка диаметром 4 мм
Форма
Прямое исполнение
Условный проход
2 мм
Размер
Стандарт
Масса
3 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NPQH-D-S4-E-P10

  1. NPQHСерия

    Вставная втулка

  2. DФорма

    Прямая

  3. S4Пневматическое присоединение 1

    Вставная втулка 4 мм

  4. EПневматическое присоединение 2

    Того же размера, что присоединение 1

  5. P10В упаковке, шт.

    10

Характеристики

Технические данные NPQH-D-S4-E-P10

Основные

Размер
Стандарт
Условный проход
2 мм
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
10
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при 0 — 50 °C
Сертификационный департамент
NSF C0523185
Безопасны для пищевых продуктов
См. декларацию соответствия; NSF/ANSI 169
Пневматическое подключение, канал 1
Вставная втулка диаметром 4 мм
Пневматическое подключение, канал 2
Вставная втулка диаметром 4 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 2 МПа
Полный диапазон температур рабочего давления
−0,95 … 20 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Изделие неподвижно и при правильном применении не выделяет частиц. Перед использованием в чистом помещении его нужно очистить и правильно установить.
Температура окружающей среды
0 … 150 °C

Масса

Вес продукта
2,8 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь, химически никелированная

Документы

Документация

PDFТаблица данных NPQH-D-S4-E-P10PDF · Festo · на русскомPDFКаталог Festo NPQHPDF · на английском · Festo, 2026NPQHВсе исполнения серии159 позиций, подбор по параметрам

FAQ

Частые вопросы

NPQH-D-S4-E-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQH-D-S4-E-P10?

Вставная втулка Festo NPQH-D-S4-E-P10, артикул 578317: присоединение 1 — вставная втулка диаметром 4 мм; присоединение 2 — вставная втулка диаметром 4 мм; форма — прямое исполнение; условный проход — 2 мм; размер — стандарт; масса — 3 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NPQH-D-S4-E-P10?

По таблице данных Festo: температура окружающей среды — 0 … 150 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

03Из каких материалов изготовлен NPQH-D-S4-E-P10?

Материал корпуса — латунь, химически никелированная. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NPQH-D-S4-E-P10?

NPQH — вставная втулка; D — форма: прямая; S4 — пневматическое присоединение 1: вставная втулка 4 мм; E — пневматическое присоединение 2: того же размера, что присоединение 1; P10 — В упаковке, шт.: 10.

05Какие исполнения есть в серии NPQH, кроме NPQH-D-S4-E-P10?

В серии «Штуцер с цанговым соединением NPQH» — 159 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NPQH-D-S4-E-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NPQH-D-S4-E-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQH-D-S4-E-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NPQH-D-S4-E-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 578317; ввоз официальный, с грузовой таможенной декларацией.
