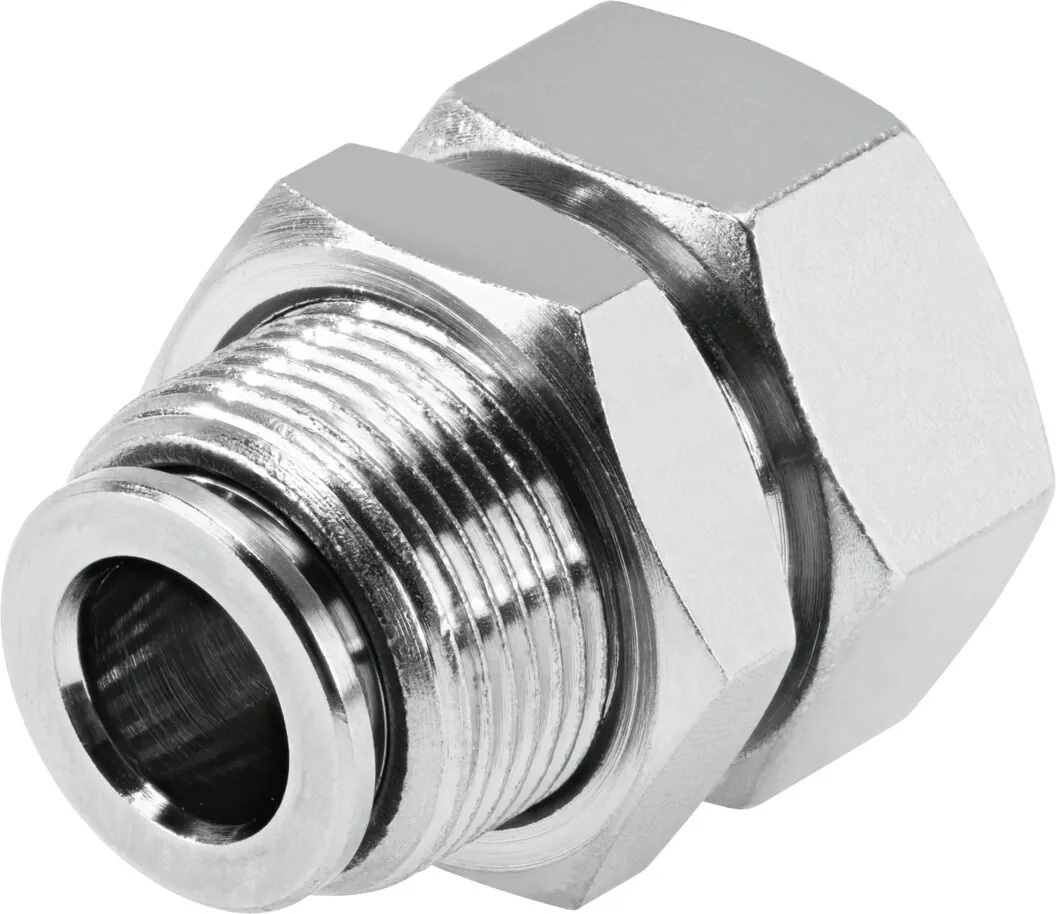

FestoСоединение с накидной гайкой и муфтой

NPQH-H-G14F-Q6-P10

GTIN 4052568060008 Оригинал Festo

Соединение с накидной гайкой и муфтой Festo NPQH-H-G14F-Q6-P10: внутренняя резьба G1/4; для шлангов с наружным диаметром 6 мм; переборочное исполнение; 5 мм.

Присоединение 1
Внутренняя резьба G1/4
Форма
Переборочное исполнение
Условный проход
5 мм
Размер
Стандарт
Глубина вставки шланга
15,8 мм
Масса
36 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

  • Y-образная форма
  • Г-образная форма
  • Г-образная форма, удлинённый
  • Заглушка
  • Переборочное исполнение
  • Прямое исполнение
  • Резьбовая заглушка
  • Т-образный

Обозначение

Что означает NPQH-H-G14F-Q6-P10

  1. NPQHСерия

    Соединение с накидной гайкой и муфтой

  2. HФорма

    Переборочный

  3. G14FПневматическое присоединение 1 и тип присоединения

    G1/4; внутренняя резьба

  4. Q6Пневматическое присоединение 2

    Цанговое соединение под шланг 6 мм

  5. P10В упаковке, шт.

    10

Характеристики

Технические данные NPQH-H-G14F-Q6-P10

Основные

Размер
Стандарт
Условный проход
5 мм
Глубина вставки шланга
15,8 мм
Положение при сборке
Любое
Форма
Переборочное исполнение
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при 0 — 50 °C
Сертификационный департамент
NSF C0523185
Безопасны для пищевых продуктов
См. декларацию соответствия; NSF/ANSI 169
Тип крепления
Наружный шестигранник A/F 18
Пневматическое подключение, канал 1
Внутренняя резьба G1/4
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 2 МПа
Полный диапазон температур рабочего давления
−0,95 … 20 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 4 по ISO
Температура окружающей среды
0 … 150 °C

Масса

Вес продукта
36,4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь, химически никелированная
Материал защитного кольца
PEI
Материал отпускающего кольца
Латунь, химически никелированная
Материал гайки
Латунь, химически никелированная
Материал уплотнения шлангка
FPM
Материал держателя шланга
Легированная сталь, нержавеющая
Материал упорного кольца
PEI

Документы

Документация

PDFТаблица данных NPQH-H-G14F-Q6-P10PDF · Festo · на русскомPDFКаталог Festo NPQHPDF · на английском · Festo, 2026NPQHВсе исполнения серии159 позиций, подбор по параметрам

FAQ

Частые вопросы

NPQH-H-G14F-Q6-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQH-H-G14F-Q6-P10?

Соединение с накидной гайкой и муфтой Festo NPQH-H-G14F-Q6-P10, артикул 578297: присоединение 1 — внутренняя резьба G1/4; форма — переборочное исполнение; условный проход — 5 мм; размер — стандарт; глубина вставки шланга — 15,8 мм; масса — 36 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NPQH-H-G14F-Q6-P10?

По таблице данных Festo: температура окружающей среды — 0 … 150 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

03Из каких материалов изготовлен NPQH-H-G14F-Q6-P10?

Материал корпуса — латунь, химически никелированная; материал защитного кольца — PEI; материал отпускающего кольца — латунь, химически никелированная; материал гайки — латунь, химически никелированная. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NPQH-H-G14F-Q6-P10?

NPQH — соединение с накидной гайкой и муфтой; H — форма: переборочный; G14F — пневматическое присоединение 1 и тип присоединения: G1/4, внутренняя резьба; Q6 — пневматическое присоединение 2: цанговое соединение под шланг 6 мм; P10 — В упаковке, шт.: 10.

05Какие исполнения есть в серии NPQH, кроме NPQH-H-G14F-Q6-P10?

В серии «Штуцер с цанговым соединением NPQH» — 159 позиций. У NPQH-H-G14F-Q6-P10: форма — переборочное исполнение. Другие варианты (форма: прямое исполнение) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NPQH-H-G14F-Q6-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NPQH-H-G14F-Q6-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQH-H-G14F-Q6-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NPQH-H-G14F-Q6-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 578297; ввоз официальный, с грузовой таможенной декларацией.
