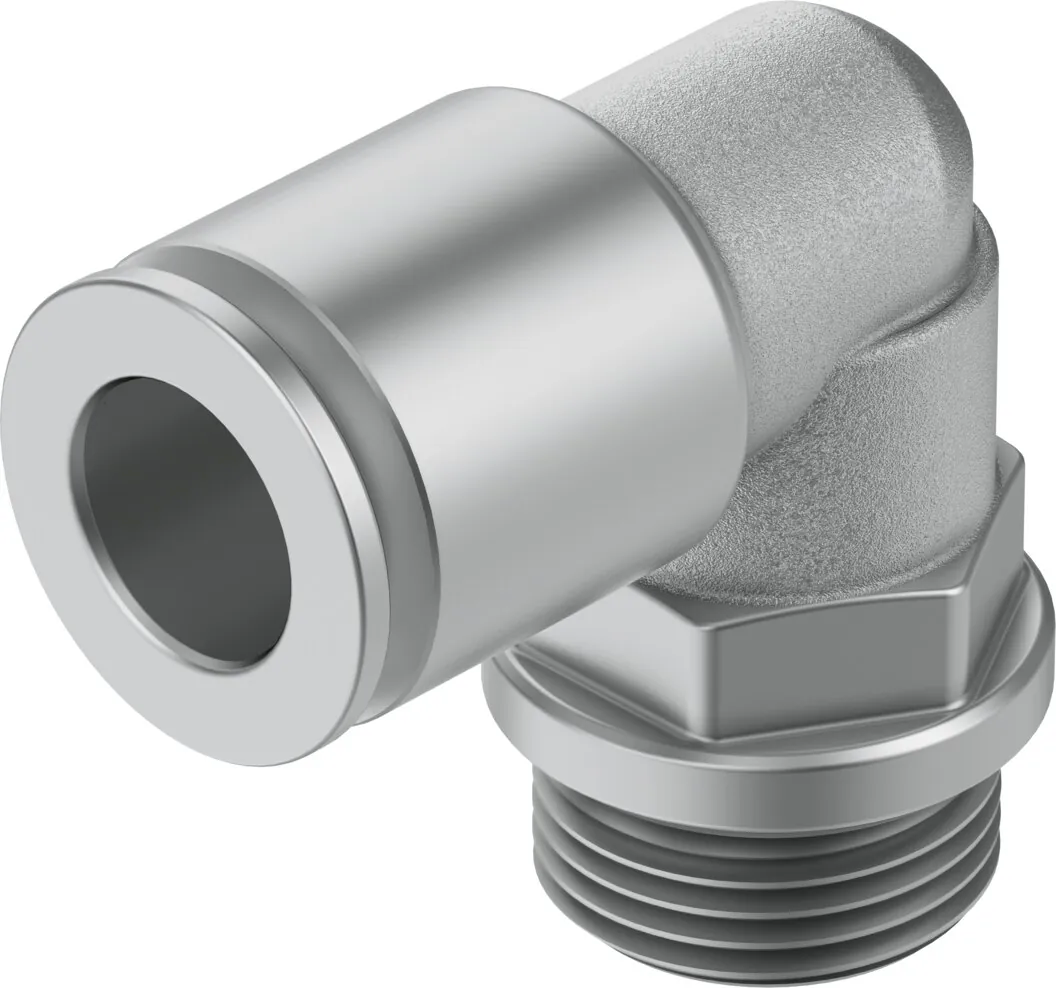

FestoУгловой штуцер с цанговым зажимом и резьбой

NPQH-L-G12-Q12-P10

GTIN 4052568059958 Оригинал Festo

Угловой штуцер с цанговым зажимом и резьбой Festo NPQH-L-G12-Q12-P10: наружная резьба G1/2; для шлангов с наружным диаметром 12 мм; г-образная форма; 11 мм.

Присоединение 1
Наружная резьба G1/2
Форма
Г-образная форма
Условный проход
11 мм
Размер
Стандарт
Глубина вставки шланга
19,5 мм
Масса
66 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Форма

  • Y-образная форма
  • Г-образная форма
  • Г-образная форма, удлинённый
  • Заглушка
  • Переборочное исполнение
  • Прямое исполнение
  • Резьбовая заглушка
  • Т-образный

Обозначение

Что означает NPQH-L-G12-Q12-P10

  1. NPQHСерия

    Угловой штуцер с цанговым зажимом и резьбой

  2. LФорма

    Г-образная

  3. G12Пневматическое присоединение 1

    G1/2

  4. Q12Пневматическое присоединение 2

    Цанговое соединение под шланг 12 мм

  5. P10В упаковке, шт.

    10

Характеристики

Технические данные NPQH-L-G12-Q12-P10

Основные

Размер
Стандарт
Условный проход
11 мм
Глубина вставки шланга
19,5 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при 0 — 50 °C
Сертификационный департамент
NSF C0523185
Безопасны для пищевых продуктов
См. декларацию соответствия; NSF/ANSI 169
Номинальный момент затяжки
9 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 20
Пневматическое подключение, канал 1
Наружная резьба G1/2
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 12 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 2 МПа
Полный диапазон температур рабочего давления
−0,95 … 20 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 4 по ISO
Температура окружающей среды
0 … 150 °C

Масса

Вес продукта
66,3 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь, химически никелированная
Материал резьбового уплотнения
FPM
Материал защитного кольца
PEI
Материал отпускающего кольца
Латунь, химически никелированная
Материал уплотнения шлангка
FPM
Материал держателя шланга
Легированная сталь, нержавеющая
Материал упорного кольца
PEI

Документы

Документация

PDFТаблица данных NPQH-L-G12-Q12-P10PDF · Festo · на русскомPDFКаталог Festo NPQHPDF · на английском · Festo, 2026NPQHВсе исполнения серии159 позиций, подбор по параметрам

FAQ

Частые вопросы

NPQH-L-G12-Q12-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQH-L-G12-Q12-P10?

Угловой штуцер с цанговым зажимом и резьбой Festo NPQH-L-G12-Q12-P10, артикул 578292: присоединение 1 — наружная резьба G1/2; форма — Г-образная форма; условный проход — 11 мм; размер — стандарт; глубина вставки шланга — 19,5 мм; масса — 66 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать NPQH-L-G12-Q12-P10?

По таблице данных Festo: температура окружающей среды — 0 … 150 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен NPQH-L-G12-Q12-P10?

Материал корпуса — латунь, химически никелированная; материал резьбового уплотнения — FPM; материал защитного кольца — PEI; материал отпускающего кольца — латунь, химически никелированная. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NPQH-L-G12-Q12-P10?

NPQH — угловой штуцер с цанговым зажимом и резьбой; L — форма: Г-образная; G12 — пневматическое присоединение 1: G1/2; Q12 — пневматическое присоединение 2: цанговое соединение под шланг 12 мм; P10 — В упаковке, шт.: 10.

06Какие исполнения есть в серии NPQH, кроме NPQH-L-G12-Q12-P10?

В серии «Штуцер с цанговым соединением NPQH» — 159 позиций. У NPQH-L-G12-Q12-P10: присоединение 2 — шланг Ø12 мм; форма — Г-образная форма. Другие варианты (присоединение 2: шланг Ø14 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NPQH-L-G12-Q12-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPQH-L-G12-Q12-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQH-L-G12-Q12-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPQH-L-G12-Q12-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 578292; ввоз официальный, с грузовой таможенной декларацией.
