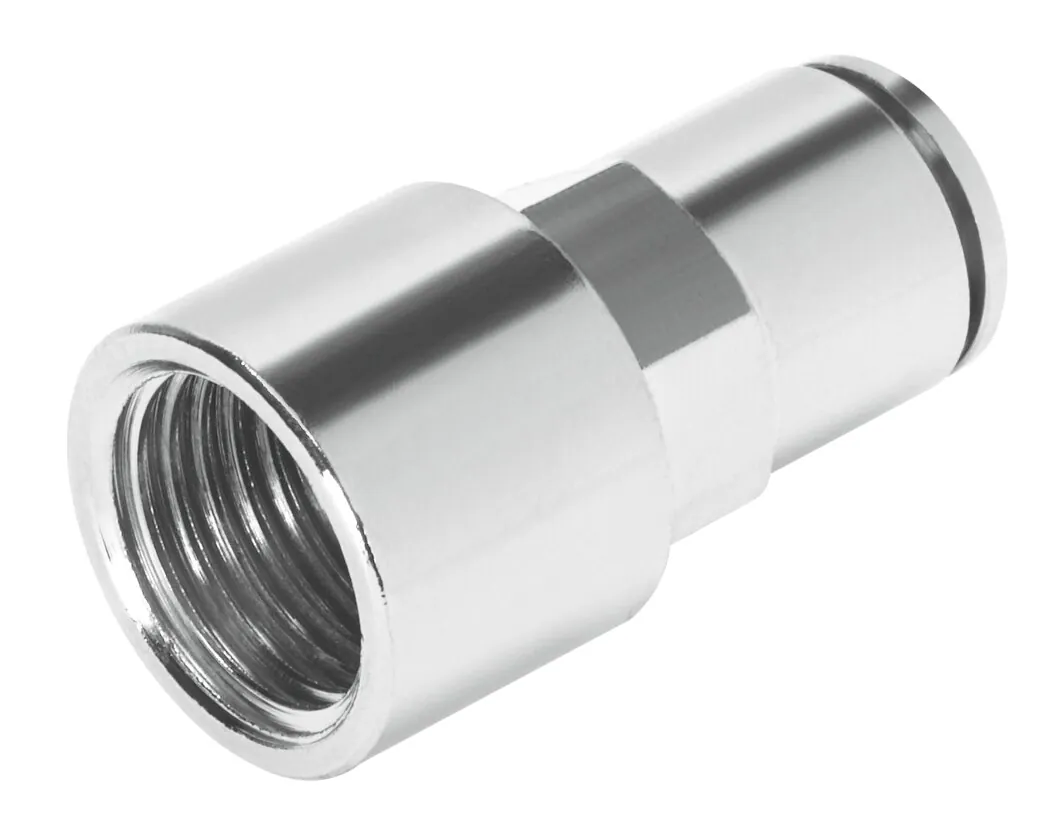

FestoШтуцер с цанговым соединением

NPQM-D-G14F-Q6-P10

GTIN 4052568054724 Оригинал Festo

Штуцер с цанговым соединением Festo NPQM-D-G14F-Q6-P10: внутренняя резьба G1/4; для шлангов с наружным диаметром 6 мм; прямое исполнение; 5 мм.

Присоединение 1
Внутренняя резьба G1/4
Форма
Прямое исполнение
Условный проход
5 мм
Размер
Стандарт
Размер контейнера
10
Масса
18 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NPQM-D-G14F-Q6-P10

  1. NPQMСерия

    Штуцер с цанговым соединением

  2. DФорма

    Прямая

  3. G14FПневматическое присоединение 1 и дополнительно

    G1/4; два выхода, F-образно

  4. Q6Пневматическое присоединение 2

    Цанговое соединение под шланг 6 мм

  5. P10В упаковке, шт.

    10

Характеристики

Технические данные NPQM-D-G14F-Q6-P10

Основные

Размер
Стандарт
Условный проход
5 мм
Форма
Прямое исполнение
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Тип крепления
Наружный шестигранник A/F 12
Пневматическое подключение, канал 1
Внутренняя резьба G1/4
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 70 °C

Масса

Вес продукта
18,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь
Материал уплотнения шлангка
NBR

Документы

Документация

PDFТаблица данных NPQM-D-G14F-Q6-P10PDF · Festo · на русскомPDFКаталог Festo NPQMPDF · на английском · Festo, 2026NPQMВсе исполнения серии133 позиции, подбор по параметрам

FAQ

Частые вопросы

NPQM-D-G14F-Q6-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQM-D-G14F-Q6-P10?

Штуцер с цанговым соединением Festo NPQM-D-G14F-Q6-P10, артикул 558678: присоединение 1 — внутренняя резьба G1/4; форма — прямое исполнение; условный проход — 5 мм; размер — стандарт; размер контейнера — 10; масса — 18 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать NPQM-D-G14F-Q6-P10?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен NPQM-D-G14F-Q6-P10?

Материал корпуса — никелированная латунь; материал уплотнения шлангка — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NPQM-D-G14F-Q6-P10?

NPQM — штуцер с цанговым соединением; D — форма: прямая; G14F — пневматическое присоединение 1 и дополнительно: G1/4, два выхода, F-образно; Q6 — пневматическое присоединение 2: цанговое соединение под шланг 6 мм; P10 — В упаковке, шт.: 10.

06Какие исполнения есть в серии NPQM, кроме NPQM-D-G14F-Q6-P10?

В серии «Угловой штуцер с цанговым зажимом и резьбой NPQM» — 133 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NPQM-D-G14F-Q6-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPQM-D-G14F-Q6-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQM-D-G14F-Q6-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPQM-D-G14F-Q6-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 558678; ввоз официальный, с грузовой таможенной декларацией.
