FestoВставная втулка

NPQM-D-S4-E-P10

GTIN 4052568055455 Оригинал Festo

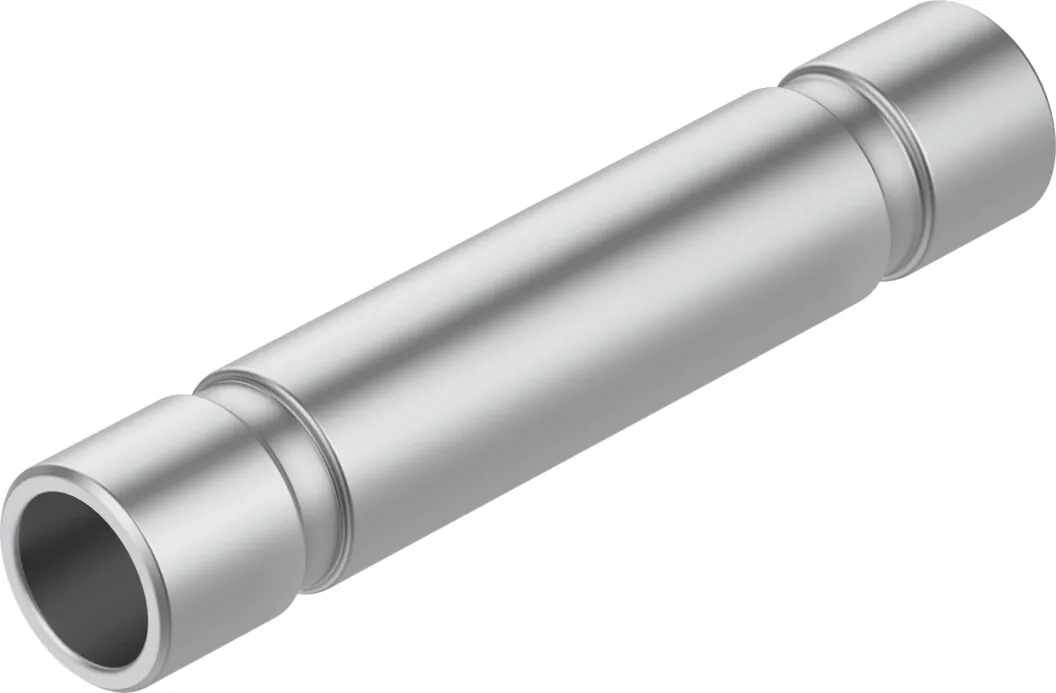

Вставная втулка Festo NPQM-D-S4-E-P10: вставная втулка диаметром 4 мм; быстроразъемное соединение QS-4; прямое исполнение; 2 мм.

Присоединение 1
Вставная втулка диаметром 4 мм
Присоединение 2
Быстроразъемное соединение QS-4
Форма
Прямое исполнение
Условный проход
2 мм
Размер
Стандарт
Масса
3 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает NPQM-D-S4-E-P10

  1. NPQMСерия

    Вставная втулка

  2. DФорма

    Прямая

  3. S4Пневматическое присоединение 1

    Вставная втулка 4 мм

  4. EПневматическое присоединение 2

    Того же размера, что присоединение 1

  5. P10В упаковке, шт.

    10

Характеристики

Технические данные NPQM-D-S4-E-P10

Основные

Размер
Стандарт
Условный проход
2 мм
Форма
Прямое исполнение
Размер контейнера
10
Пневматическое подключение, канал 1
Вставная втулка диаметром 4 мм
Пневматическое подключение, канал 2
Быстроразъемное соединение QS-4

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 70 °C

Масса

Вес продукта
2,8 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь

Документы

Документация

PDFТаблица данных NPQM-D-S4-E-P10PDF · Festo · на русскомPDFКаталог Festo NPQMPDF · на английском · Festo, 2026NPQMВсе исполнения серии133 позиции, подбор по параметрам

FAQ

Частые вопросы

NPQM-D-S4-E-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQM-D-S4-E-P10?

Вставная втулка Festo NPQM-D-S4-E-P10, артикул 558811: присоединение 1 — вставная втулка диаметром 4 мм; присоединение 2 — быстроразъемное соединение QS-4; форма — прямое исполнение; условный проход — 2 мм; размер — стандарт; масса — 3 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NPQM-D-S4-E-P10?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен NPQM-D-S4-E-P10?

Материал корпуса — никелированная латунь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NPQM-D-S4-E-P10?

NPQM — вставная втулка; D — форма: прямая; S4 — пневматическое присоединение 1: вставная втулка 4 мм; E — пневматическое присоединение 2: того же размера, что присоединение 1; P10 — В упаковке, шт.: 10.

05Какие исполнения есть в серии NPQM, кроме NPQM-D-S4-E-P10?

В серии «Угловой штуцер с цанговым зажимом и резьбой NPQM» — 133 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NPQM-D-S4-E-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NPQM-D-S4-E-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQM-D-S4-E-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NPQM-D-S4-E-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 558811; ввоз официальный, с грузовой таможенной декларацией.
