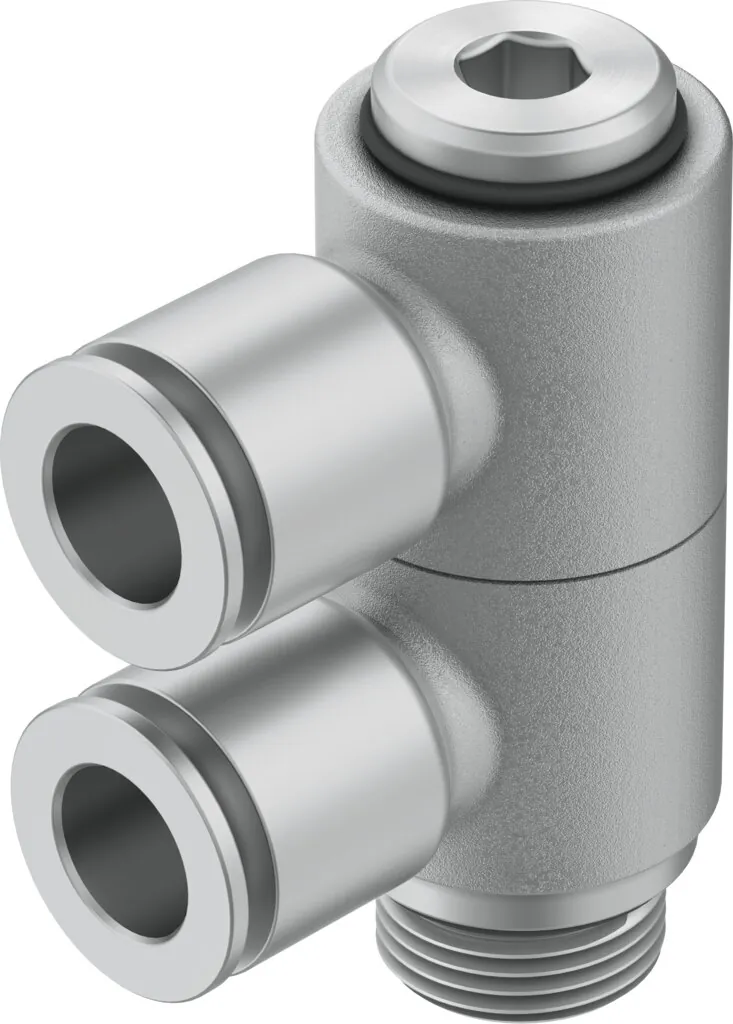

FestoКоллектор разводной многосекционный

NPQM-LFK-G14-Q8-P10

GTIN 4052568055738 Оригинал Festo

Коллектор разводной многосекционный Festo NPQM-LFK-G14-Q8-P10: наружная резьба G1/4; для шлангов с наружным диаметром 8 мм; г-образная форма, два выхода, F-образно; 6,5 мм.

Присоединение 1
Наружная резьба G1/4
Условный проход
6,5 мм
Размер
Стандарт
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Размер контейнера
10
Масса
70 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

  • Y-образная форма
  • Г-образная форма
  • Г-образная форма, два выхода, F-образно
  • Переборочное исполнение
  • Прямое исполнение
  • Т-образный

Обозначение

Что означает NPQM-LFK-G14-Q8-P10

  1. NPQMСерия

    Коллектор разводной многосекционный

  2. LFKФорма и дополнительно и способ монтажа

    Г-образная; два выхода, F-образно; внутренний шестигранник

  3. G14Пневматическое присоединение 1

    G1/4

  4. Q8Пневматическое присоединение 2

    Цанговое соединение под шланг 8 мм

  5. P10В упаковке, шт.

    10

Характеристики

Технические данные NPQM-LFK-G14-Q8-P10

Основные

Размер
Стандарт
Условный проход
6,5 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Форма
Г-образная форма, два выхода, F-образно
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
7,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Внутренний шестигранник A/F 5
Пневматическое подключение, канал 1
Наружная резьба G1/4
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 8 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 70 °C

Масса

Вес продукта
69,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь
Материал пустотелого болта
Никелированная латунь
Материал уплотнения шлангка
NBR

Документы

Документация

PDFТаблица данных NPQM-LFK-G14-Q8-P10PDF · Festo · на русскомPDFКаталог Festo NPQMPDF · на английском · Festo, 2026NPQMВсе исполнения серии133 позиции, подбор по параметрам

FAQ

Частые вопросы

NPQM-LFK-G14-Q8-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQM-LFK-G14-Q8-P10?

Коллектор разводной многосекционный Festo NPQM-LFK-G14-Q8-P10, артикул 558841: присоединение 1 — наружная резьба G1/4; условный проход — 6,5 мм; размер — стандарт; тип уплотнения резьбового соединения — уплотнительное кольцо; размер контейнера — 10; масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен коллектор?

Он распределяет сжатый воздух от одного подвода к нескольким потребителям.

03В каких условиях можно использовать NPQM-LFK-G14-Q8-P10?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен NPQM-LFK-G14-Q8-P10?

Материал корпуса — никелированная латунь; материал пустотелого болта — никелированная латунь; материал уплотнения шлангка — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NPQM-LFK-G14-Q8-P10?

NPQM — коллектор разводной многосекционный; LFK — форма и дополнительно и способ монтажа: Г-образная, два выхода, F-образно, внутренний шестигранник; G14 — пневматическое присоединение 1: G1/4; Q8 — пневматическое присоединение 2: цанговое соединение под шланг 8 мм; P10 — В упаковке, шт.: 10.

06Какие исполнения есть в серии NPQM, кроме NPQM-LFK-G14-Q8-P10?

В серии «Угловой штуцер с цанговым зажимом и резьбой NPQM» — 133 позиции. У NPQM-LFK-G14-Q8-P10: форма — Г-образная форма, два выхода, F-образно. Другие варианты (форма: Г-образная форма) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NPQM-LFK-G14-Q8-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPQM-LFK-G14-Q8-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQM-LFK-G14-Q8-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPQM-LFK-G14-Q8-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 558841; ввоз официальный, с грузовой таможенной декларацией.
