FestoШтуцер с цанговым соединением

NPQP-D-R12-Q12-FD

GTIN 4052568029333 Оригинал Festo

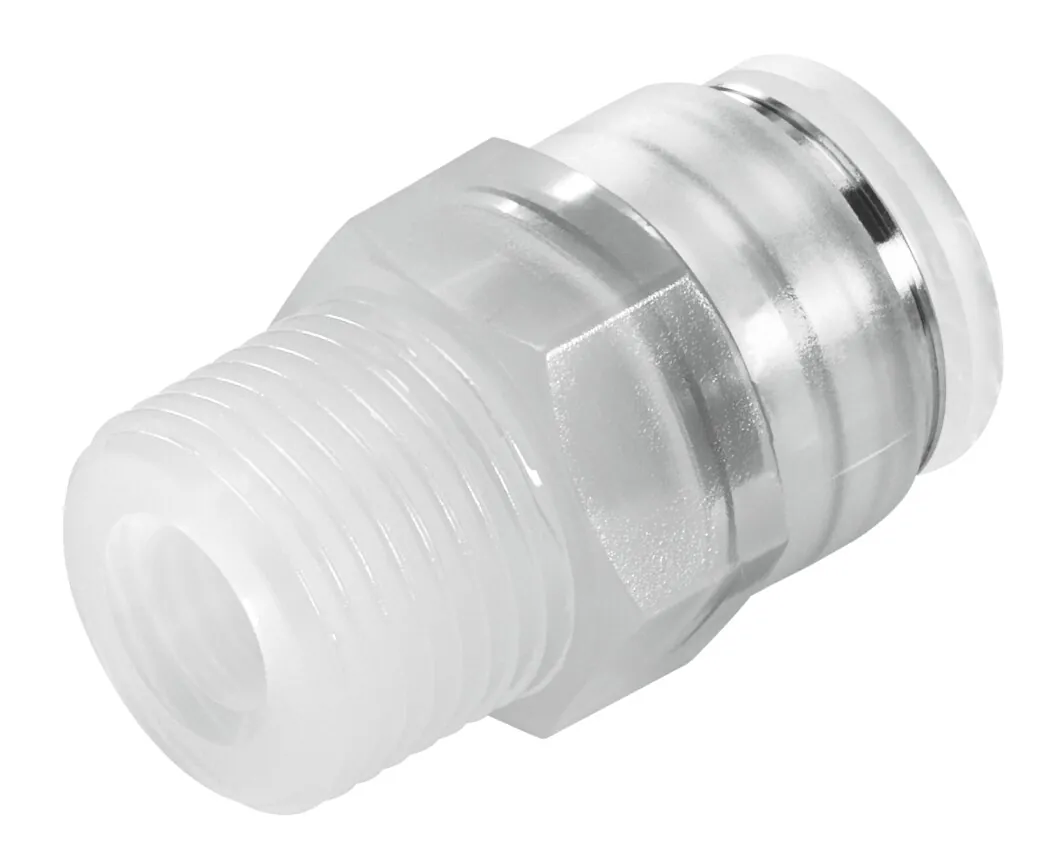

Штуцер с цанговым соединением Festo NPQP-D-R12-Q12-FD: наружная резьба R1/2; для шлангов с наружным диаметром 12 мм; прямое исполнение.

Присоединение 1
Наружная резьба R1/2
Форма
Прямое исполнение
Размер
Стандарт
Условный проход
7,2 мм
Размер контейнера
1
Масса
12 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Форма

Обозначение

Что означает NPQP-D-R12-Q12-FD

  1. NPQPСерия

    Штуцер с цанговым соединением

  2. DФорма

    Прямая

  3. R12Пневматическое присоединение 1

    R1/2

  4. Q12Пневматическое присоединение 2

    Цанговое соединение под шланг 12 мм

  5. FDСертификация

    Допуск FDA

Характеристики

Технические данные NPQP-D-R12-Q12-FD

Основные

Размер
Стандарт
Условный проход
7,2 мм
Форма
Прямое исполнение
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Тип крепления
Наружный шестигранник A/F 22
Пневматическое подключение, канал 1
Наружная резьба R1/2
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 12 мм

Условия работы

Рабочее давление в зависимости от температуры
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
12 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PP
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных NPQP-D-R12-Q12-FDPDF · Festo · на русскомPDFКаталог Festo NPQPPDF · на английском · Festo, 2026NPQPВсе исполнения серии99 позиций, подбор по параметрам

FAQ

Частые вопросы

NPQP-D-R12-Q12-FD: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQP-D-R12-Q12-FD?

Штуцер с цанговым соединением Festo NPQP-D-R12-Q12-FD, артикул 133050: присоединение 1 — наружная резьба R1/2; форма — прямое исполнение; размер — стандарт; условный проход — 7,2 мм; размер контейнера — 1; масса — 12 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать NPQP-D-R12-Q12-FD?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен NPQP-D-R12-Q12-FD?

Материал корпуса — PP; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NPQP-D-R12-Q12-FD?

NPQP — штуцер с цанговым соединением; D — форма: прямая; R12 — пневматическое присоединение 1: R1/2; Q12 — пневматическое присоединение 2: цанговое соединение под шланг 12 мм; FD — сертификация: допуск FDA.

06Какие исполнения есть в серии NPQP, кроме NPQP-D-R12-Q12-FD?

В серии «Цанговое соединение NPQP» — 99 позиций. У NPQP-D-R12-Q12-FD: присоединение 1 — наружная резьба R1/2; форма — прямое исполнение. Другие варианты (присоединение 1: шланг Ø12 мм, наружная резьба R3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NPQP-D-R12-Q12-FD документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPQP-D-R12-Q12-FD и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQP-D-R12-Q12-FD в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPQP-D-R12-Q12-FD — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 133050; ввоз официальный, с грузовой таможенной декларацией.
