FestoЦанговое соединение

NPQP-H-Q10-E-FD

GTIN 4052568068646 Оригинал Festo

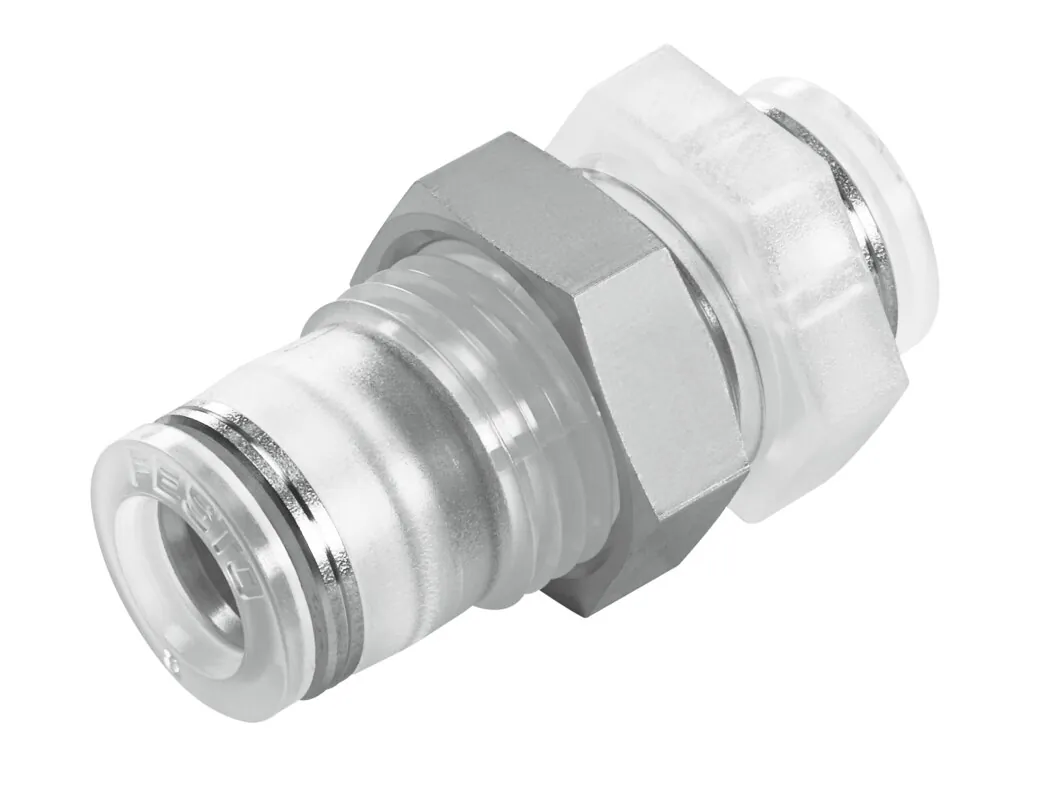

Цанговое соединение Festo NPQP-H-Q10-E-FD: для шлангов с наружным диаметром 10 мм; для шлангов с наружным диаметром 10 мм; переборочное исполнение.

Форма
Переборочное исполнение
Размер
Стандарт
Условный проход
7,1 мм
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Масса
24 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Обозначение

Что означает NPQP-H-Q10-E-FD

  1. NPQPСерия

    Цанговое соединение

  2. HФорма

    Переборочный

  3. Q10Пневматическое присоединение 1

    Цанговое соединение под шланг 10 мм

  4. EПневматическое присоединение 2

    Того же размера, что присоединение 1

  5. FDСертификация

    Допуск FDA

Характеристики

Технические данные NPQP-H-Q10-E-FD

Основные

Размер
Стандарт
Условный проход
7,1 мм
Форма
Переборочное исполнение
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 10 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 10 мм

Условия работы

Рабочее давление в зависимости от температуры
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
24,4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PP
Материал гайки
Легированная сталь, нержавеющая
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных NPQP-H-Q10-E-FDPDF · Festo · на русскомPDFКаталог Festo NPQPPDF · на английском · Festo, 2026NPQPВсе исполнения серии99 позиций, подбор по параметрам

FAQ

Частые вопросы

NPQP-H-Q10-E-FD: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQP-H-Q10-E-FD?

Цанговое соединение Festo NPQP-H-Q10-E-FD, артикул 133103: форма — переборочное исполнение; размер — стандарт; условный проход — 7,1 мм; размер контейнера — 1; тип конструкции — возвратно-поступательный принцип; масса — 24 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать NPQP-H-Q10-E-FD?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен NPQP-H-Q10-E-FD?

Материал корпуса — PP; материал гайки — легированная сталь, нержавеющая; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NPQP-H-Q10-E-FD?

NPQP — цанговое соединение; H — форма: переборочный; Q10 — пневматическое присоединение 1: цанговое соединение под шланг 10 мм; E — пневматическое присоединение 2: того же размера, что присоединение 1; FD — сертификация: допуск FDA.

06Какие исполнения есть в серии NPQP, кроме NPQP-H-Q10-E-FD?

В серии «Цанговое соединение NPQP» — 99 позиций. У NPQP-H-Q10-E-FD: форма — переборочное исполнение. Другие варианты (форма: Y-образная форма, Г-образная форма, прямое исполнение, Т-образный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NPQP-H-Q10-E-FD документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPQP-H-Q10-E-FD и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQP-H-Q10-E-FD в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPQP-H-Q10-E-FD — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 133103; ввоз официальный, с грузовой таможенной декларацией.
