FestoКрепежный винт

NPQR-BK-G12

GTIN 4052568451165 Оригинал Festo

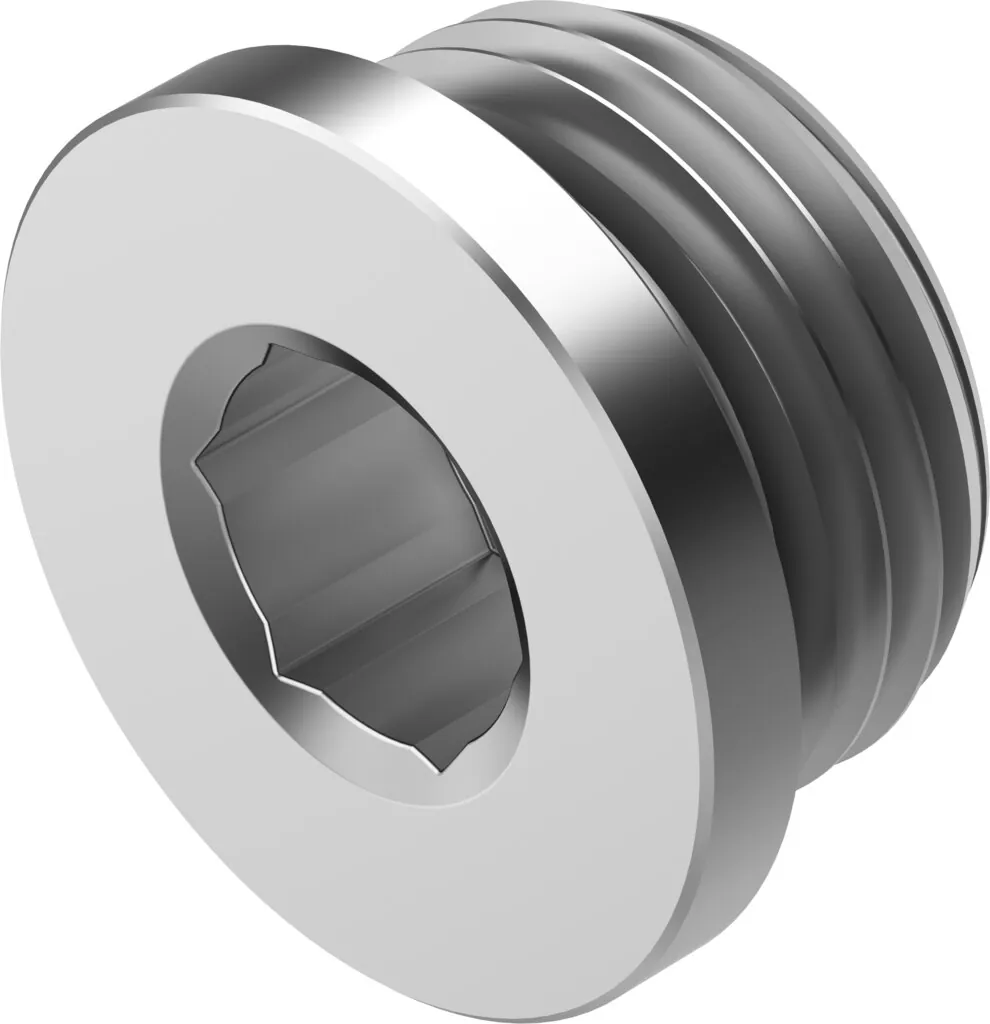

Крепежный винт Festo NPQR-BK-G12: наружная резьба G1/2; резьбовая заглушка.

Присоединение 1
Наружная резьба G1/2
Форма
Резьбовая заглушка
Размер
Стандарт
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Масса
29 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает NPQR-BK-G12

  1. NPQRСерия

    Крепежный винт

  2. BKФорма и способ монтажа

    Резьбовая заглушка; внутренний шестигранник

  3. G12Пневматическое присоединение 1

    G1/2

Характеристики

Технические данные NPQR-BK-G12

Основные

Размер
Стандарт
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Резьбовая заглушка
Размер контейнера
1
Прим. указание по рабочему давлению
Вода: не более 0.7 МПа при 0 — 80°C
Сертификационный департамент
NSF C0556009
Безопасны для пищевых продуктов
См. декларацию соответствия; NSF/ANSI 169
Номинальный момент затяжки
9 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Внутренний шестигранник A/F 10
Пневматическое подключение, канал 1
Наружная резьба G1/2

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Изделие неподвижно и при правильном применении не выделяет частиц. Перед использованием в чистом помещении его нужно очистить и правильно установить.
Температура окружающей среды
−20 … 150 °C

Масса

Вес продукта
29 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал резьбового уплотнения
FPM

Документы

Документация

PDFТаблица данных NPQR-BK-G12PDF · Festo · на русскомPDFКаталог Festo NPQRPDF · на английском · Festo, 2026NPQRВсе исполнения серии63 позиции, подбор по параметрам

FAQ

Частые вопросы

NPQR-BK-G12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQR-BK-G12?

Крепежный винт Festo NPQR-BK-G12, артикул 8085676: присоединение 1 — наружная резьба G1/2; форма — резьбовая заглушка; размер — стандарт; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; масса — 29 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать NPQR-BK-G12?

По таблице данных Festo: температура окружающей среды — −20 … 150 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

03Из каких материалов изготовлен NPQR-BK-G12?

Материал корпуса — легированная сталь, нержавеющая; материал резьбового уплотнения — FPM. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение NPQR-BK-G12?

NPQR — крепежный винт; BK — форма и способ монтажа: резьбовая заглушка, внутренний шестигранник; G12 — пневматическое присоединение 1: G1/2.

05Какие исполнения есть в серии NPQR, кроме NPQR-BK-G12?

В серии «Штуцер с цанговым соединением NPQR» — 63 позиции. У NPQR-BK-G12: присоединение 1 — наружная резьба G1/2. Другие варианты (присоединение 1: наружная резьба G1/4, наружная резьба G1/8, наружная резьба G3/8, наружная резьба M7) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на NPQR-BK-G12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит NPQR-BK-G12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQR-BK-G12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08NPQR-BK-G12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8085676; ввоз официальный, с грузовой таможенной декларацией.
