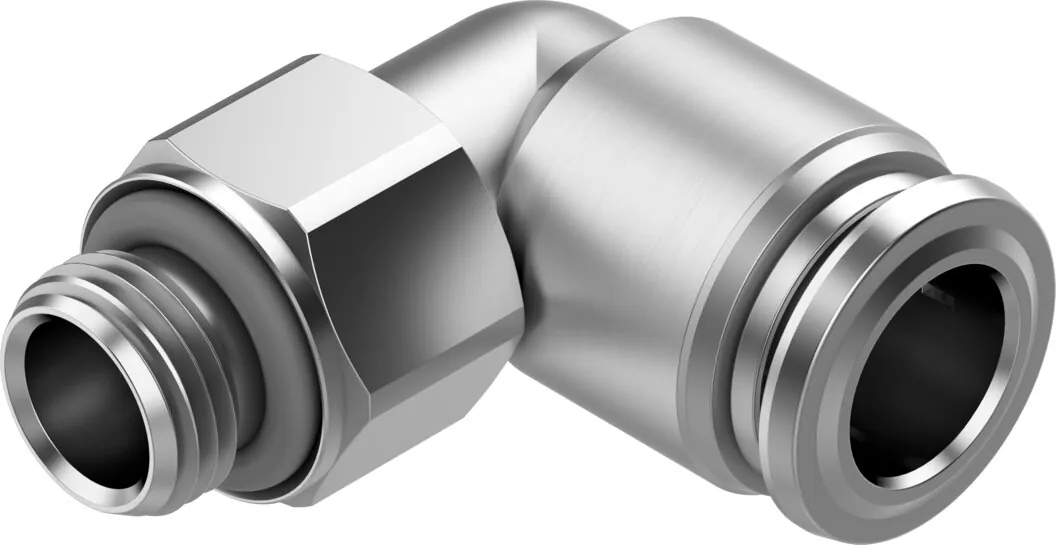

FestoШтуцер с цанговым соединением

NPQR-L-G18-Q8

GTIN 4052568454760 Оригинал Festo

Штуцер с цанговым соединением Festo NPQR-L-G18-Q8: наружная резьба G1/8; для шлангов с наружным диаметром 8 мм; г-образная форма; 6 мм.

Присоединение 1
Наружная резьба G1/8
Форма
Г-образная форма
Условный проход
6 мм
Размер
Стандарт
Глубина вставки шланга
13 мм
Масса
24 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Форма

  • Г-образная форма
  • Переборочное исполнение
  • Прямое исполнение
  • Резьбовая заглушка
  • Т-образный

Обозначение

Что означает NPQR-L-G18-Q8

  1. NPQRСерия

    Штуцер с цанговым соединением

  2. LФорма

    Г-образная

  3. G18Пневматическое присоединение 1

    G1/8

  4. Q8Пневматическое присоединение 2

    Цанговое соединение под шланг 8 мм

Характеристики

Технические данные NPQR-L-G18-Q8

Основные

Размер
Стандарт
Условный проход
6 мм
Глубина вставки шланга
13 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.7 МПа при 0 — 80°C
Сертификационный департамент
NSF C0556009
Безопасны для пищевых продуктов
См. декларацию соответствия; NSF/ANSI 169
Номинальный момент затяжки
6 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 13
Пневматическое подключение, канал 1
Наружная резьба G1/8
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 8 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 4 по ISO
Температура окружающей среды
−20 … 150 °C

Масса

Вес продукта
23,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал резьбового уплотнения
FPM
Материал защитного кольца
Легированная сталь, нержавеющая
Материал отпускающего кольца
Легированная сталь, нержавеющая
Материал уплотнения шлангка
FPM
Материал держателя шланга
Легированная сталь, нержавеющая
Материал упорного кольца
PPSU

Документы

Документация

PDFТаблица данных NPQR-L-G18-Q8PDF · Festo · на русскомPDFКаталог Festo NPQRPDF · на английском · Festo, 2026NPQRВсе исполнения серии63 позиции, подбор по параметрам

FAQ

Частые вопросы

NPQR-L-G18-Q8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NPQR-L-G18-Q8?

Штуцер с цанговым соединением Festo NPQR-L-G18-Q8, артикул 8085682: присоединение 1 — наружная резьба G1/8; форма — Г-образная форма; условный проход — 6 мм; размер — стандарт; глубина вставки шланга — 13 мм; масса — 24 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать NPQR-L-G18-Q8?

По таблице данных Festo: температура окружающей среды — −20 … 150 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен NPQR-L-G18-Q8?

Материал корпуса — легированная сталь, нержавеющая; материал резьбового уплотнения — FPM; материал защитного кольца — легированная сталь, нержавеющая; материал отпускающего кольца — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NPQR-L-G18-Q8?

NPQR — штуцер с цанговым соединением; L — форма: Г-образная; G18 — пневматическое присоединение 1: G1/8; Q8 — пневматическое присоединение 2: цанговое соединение под шланг 8 мм.

06Какие исполнения есть в серии NPQR, кроме NPQR-L-G18-Q8?

В серии «Штуцер с цанговым соединением NPQR» — 63 позиции. У NPQR-L-G18-Q8: присоединение 1 — наружная резьба G1/8; форма — Г-образная форма. Другие варианты (присоединение 1: наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на NPQR-L-G18-Q8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NPQR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит NPQR-L-G18-Q8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NPQR-L-G18-Q8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09NPQR-L-G18-Q8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8085682; ввоз официальный, с грузовой таможенной декларацией.
