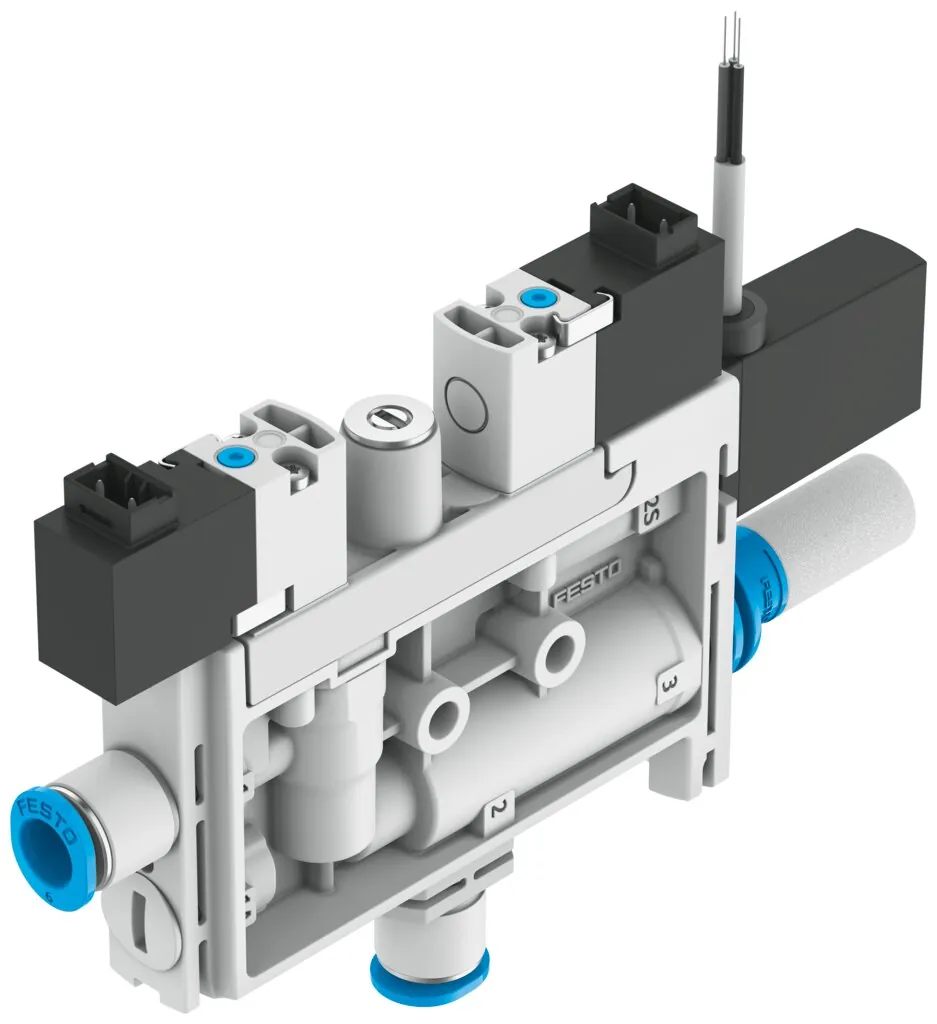

FestoГенератор вакуума

OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3

GTIN 4052568295202 Оригинал Festo

Генератор вакуума Festo OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3: для шлангов с наружным диаметром 6 мм; 15 мм; −1 … 0 бар; 18 … 30 В.

Монтажный шаг
15 мм
Диапазон измерения давления
−1 … 0 бар
Диапазон рабочего напряжения датчика, DC
18 … 30 В
Условный проход, сопло Лаваля
0,95 мм
Конструкция, глушитель
Открыт
Масса
92 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон измерения давления

Диапазон рабочего напряжения датчика, DC

Другой вариант опций — собрать в конфигураторе OVEL

Обозначение

Что означает OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3

  1. OVELСерия

    Генератор вакуума

  2. 10Создание вакуума

    Сопло Лаваля 0,95 мм

  3. HТип вакуума

    Глубокий вакуум

  4. 15Типоразмер

    15 мм

  5. PQПрисоединение питания

    Цанговые фитинги QS, метрические

  6. VQ6Вакуумное присоединение

    Цанговое соединение под шланг 6 мм

  7. UAПрисоединение выхлопа

    Открытый глушитель UO

  8. CВакуумный клапан

    Нормально закрытый

  9. AДополнительная функция

    Импульс сброса с электроуправлением

  10. V1PNLKДиапазон датчика вакуума и выходной сигнал датчика вакуума

    0 … -1 бар; PNP, NPN или IO-Link

  11. H3Электрическое подключение

    Разъём формы H, штекер вертикально

Характеристики

Технические данные OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3

Основные

Условный проход, сопло Лаваля
0,95 мм
Монтажный шаг
15 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум; Стандарт
Степень фильтрации
40 мкм
Ручное дублирование
Толкающий
Встроенная функция
Импульс сброса, электрический; Дроссель; Датчик давления; Электрический вкл./выкл. Клапан; Фильтр; Открытый глушитель
Тип конструкции
Т-образный
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Функция переключения
Свободно программируемый
Функция распределителя
Закрыт
Метод измерения
С пьезорезистивным датчиком давления
Тип дисплея
Светодиодная индикация; 2-значный
Опции настройки
IO-Link; Обучение (Teach-In); через дисплей и кнопки
Макс. вакуум
92 %
Номинальное рабочее давление
4 бар
Maкс. скорость всасывания относительно атмосферного давления
21 л/мин
Время подачи воздуха при номинальном давлении с импульсом сброса
1 с
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Рабочий цикл
100 %
Выход переключателя
PNP/NPN, переключаемый
Характеристики катушки
24 В пост. тока: 1 Вт
Авторизация
C UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Уровень шума при номинальном рабочем давлении
68 дБ(А)
Класс защиты
IP40
Диапазон рабочего напряжения датчика, DC
18 … 30 В
Диапазон измерения давления
−1 … 0 бар
Электрическое подключение, вход, функция
Импульс сброса; Генерация вакуума
Электрическое подключение, вход, тип подключения
2х разъем
Электрическое подключение, вход, технология подключения
Стыковая поверхность Н
Электрическое подключение, вход, количество контактов/проводов
2
Электрическое подключение, вход, тип монтажа
Фиксатор
Электрическое подключение, выход, функция
Датчик
Электрическое подключение, выход, тип присоединения
Кабель
Электрическое присоединение, выход, технология подключения
Открытый конец
Электрическое подключение, выход, количество контактов/проводов
3
Атрибуты кабеля
Подходит для кабельных цепей
Диаметр кабеля
2,9 мм
Допустимое отклонение диаметра кабеля
± 0,1 мм
Длина кабеля
2,5 м
Номинальное сечение провода
0,14 mm2
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 6 мм
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
Для шлангов с наружным диаметром 6 мм
Цвет оплетки кабеля
Серый

Условия работы

Рабочее давление для макс. скорости всасывания
4 бар
Рабочее давление
2 … 7 бар
Рабочее давление для макс. вакуума
3,8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
92 г

Материалы

Материал соединительной резьбы
POM
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал фильтра
POM
Материал корпуса
PA с армированием
Материал оплетки кабеля
PVC
Материал регулировочного винта
Сталь
Материал глушителя
PA с армированием; PE
Материал винтов
Сталь
Материал сопла передатчика
Алюминиевый сплав

Принадлежности

Что подходит к OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

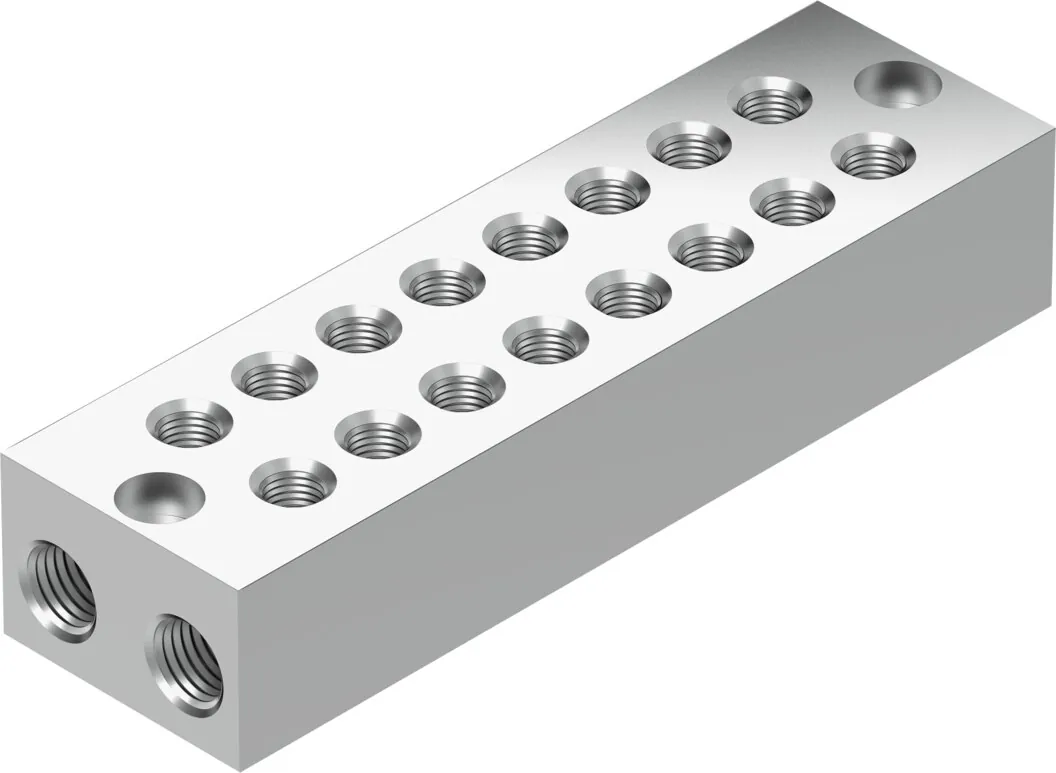

Подключение воздуха14
Датчики и кабели14

Документы

Документация

PDFТаблица данных OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3PDF · Festo · на русскомPDFКаталог Festo OVELPDF · на английском · Festo, 2026OVELВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3?

Генератор вакуума Festo OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3, артикул 8049054: монтажный шаг — 15 мм; диапазон измерения давления — −1 … 0 бар; диапазон рабочего напряжения датчика, DC — 18 … 30 В; условный проход, сопло Лаваля — 0,95 мм; конструкция, глушитель — открыт; масса — 92 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3?

По таблице данных Festo: рабочее давление — 2 … 7 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3?

Материал соединительной резьбы — POM; материал уплотнений — NBR; материал сопла приемника — POM; материал фильтра — POM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3?

OVEL — генератор вакуума; 10 — создание вакуума: сопло Лаваля 0,95 мм; H — тип вакуума: глубокий вакуум; 15 — типоразмер: 15 мм; PQ — присоединение питания: цанговые фитинги QS, метрические; VQ6 — вакуумное присоединение: цанговое соединение под шланг 6 мм; UA — присоединение выхлопа: открытый глушитель UO; C — вакуумный клапан: нормально закрытый; A — дополнительная функция: импульс сброса с электроуправлением; V1PNLK — диапазон датчика вакуума и выходной сигнал датчика вакуума: 0 … -1 бар, PNP, NPN или IO-Link. Остальные части — в блоке «Обозначение» на этой странице.

06Какие исполнения есть в серии OVEL, кроме OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3?

В серии «Генератор вакуума OVEL» — 14 позиций. У OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3: присоединение 1 — шланг Ø6 мм; диапазон измерения давления — −1 … 0 бар; диапазон рабочего напряжения датчика, DC — 18 … 30 В. Другие варианты (присоединение 1: шланг Ø4 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3?

В блоке «Принадлежности» на этой странице: подключение воздуха (14), датчики и кабели (14). Например: PUN-H-6X1-BL, NEBV-H1G2-KN-0.5-N-LE2. Подобраны по каталогу Festo для этого размера.

08Есть ли на OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo OVEL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8049054; ввоз официальный, с грузовой таможенной декларацией.
