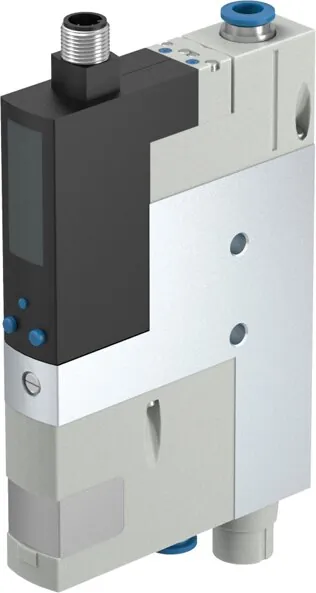

FestoГенератор вакуума

OVEM-10-H-B-QO-CE-N-LK

GTIN 4052568285661 Оригинал Festo

Генератор вакуума Festo OVEM-10-H-B-QO-CE-N-LK: канал питания/вакуума с QS-фитингом, выхлопное отверстие с глушителем.

Функция
Закрыт
Присоединение 1
QS-8
Монтажный шаг
20 мм
Подключение вакуума
QS-8
Условный проход, сопло Лаваля
0,95 мм
Масса
330 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 1

  • G1/4
  • G1/8
  • QS-6
  • QS-8
  • QS-10

Другой вариант опций — собрать в конфигураторе OVEM

Обозначение

Что означает OVEM-10-H-B-QO-CE-N-LK

  1. OVEMСерия

    Генератор вакуума

  2. 10Диаметр сопла Лаваля

    0,95 мм

  3. HТип вакуума

    Глубокий вакуум

  4. BШирина корпуса

    20 мм

  5. QOПневматические присоединения

    Питание и вакуум — цанговые фитинги QS, выхлоп — открытый глушитель

  6. CEНормальное положение генератора вакуума

    Нормально закрыт (вакуум не создаётся), с импульсом сброса

  7. NЭлектрическое подключение

    Разъём M12, 5 конт.

  8. LKДатчик вакуума

    IO-Link

Характеристики

Технические данные OVEM-10-H-B-QO-CE-N-LK

Основные

Условный проход, сопло Лаваля
0,95 мм
Монтажный шаг
20 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум; Стандарт
Степень фильтрации
40 мкм
Ручное дублирование
Толкающий; Дополнительно через кнопки управления
Встроенная функция
Клапан сброса, электрический; Дроссель; Электрический вкл./выкл. Клапан; Фильтр; Функция экономии воздуха, электрическая; Обратный клапан; Открытый глушитель; Вакуумный переключатель
Тип конструкции
Модульный
Защита от короткого замыкания
Да
Измеряемая величина
Избыточное давление
Принцип измерения
Пьезорезистивный
Функция переключающего элемента
Нормально замкнутый контакт; Нормально разомкнутый контакт
Функция переключения
Оконный режим; Компаратор порогового значения
Функция распределителя
Закрыт
Защищен от смены полярности
Для всех электрических соединений
Вход стандартного переключения
IEC 61131-2
Тип дисплея
4-символьный буквенно-цифровый; ЖК экран с задней подсветкой
Диапазон индикации [бар]
−0,999 … 0 бар
Единицы измерения
Bar
Диапазон настройки гистерезиса (бар)
−0,9 … 0 бар
Опции настройки
IO-Link; через дисплей и кнопки
Индикатор позиции переключения
LCD
Рабочий режим дисплея
Оптический
Диапазон установки порогового занчения
−0,999 … 0 бар
Макс. вакуум
93 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
19,5 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,2 с
Диапазон рабочего напряжения DC
20,4 … 27,6 В
Рабочий цикл
100 %
Напряжение изоляции
50 В
Макс. выходной ток
100 мА
Остаточный ток
0,1 мА
Выход переключателя
2xPNP
Падение напряжения
<= 1,8 В
Характеристики катушки
24 В пост. тока: фаза удержания 0.3 Вт, мощность переключения 2.55 Вт
Импульсная мощность
0,8 кВ
Способность выдерживать перегрузку
Имеется в наличии
Степень загрязнения
3
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Относительная влажность воздуха
5 — 85 %
Уровень шума при номинальном рабочем давлении
73 дБ(А)
Класс защиты
IP65
Класс безопасности
III
Maкс. момент затяжки
0.8 Нм для внутр.резьбы; 2.5 Нм при очищенном отверстии
Диапазон измерения давления
−1 … 0 бар
Точность, полный диапазон измеряемой величины
3 %FS
Повторяемость порога переключения, полный диапазон измеряемой величины
0,6 %
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, профиль
Профиль Smart Sensor
IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Канал обучения
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
1 Byte
IO-Link, содержание данных процесса OUT
1 бит (импульс спроса ВХ/ВЫХ); 1 бит (Вакуум ВКЛ/ВЫКЛ)
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
14 бит PDV (считывание давления); 2 бит BDC (мониторинг давления)
IO-Link, минимальное время цикла
3,5 мс
IO-Link, требуется память данных
0,5 кБ
IO-Link, идентификатор устройства
0x00003E
Электрическое подключение
5-пин; M12x1; Разъем
Защита от несанкционированной перенастройки
Электронная блокировка
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 3
QS-8
Подключение вакуума
QS-8

Условия работы

Рабочее давление
2 … 8 бар
Рабочее давление для макс. вакуума
3,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
330 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал фильтра
Ячейка; PA; Спеченная сталь
Материал корпуса
Алюминиевое литье под давление; PA с армированием
Материал регулировочного винта
Сталь
Материал глушителя
Алюминиевый сплав; PU пена
Материал винтов
Сталь
Материал экрана
PA
Материал корпуса разъема
Никелированная латунь
Материал электрического контакта
Латунь, позолоченная
Материал штифтов
Сталь
Материал сопла передатчика
Алюминиевый сплав
Материал клавиатуры
TPE-U
Материал фитинга
Никелированная латунь

Принадлежности

Что подходит к OVEM-10-H-B-QO-CE-N-LK

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных OVEM-10-H-B-QO-CE-N-LKPDF · Festo · на русскомPDFКаталог Festo OVEMPDF · на английском · Festo, 2026OVEMВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

OVEM-10-H-B-QO-CE-N-LK: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у OVEM-10-H-B-QO-CE-N-LK?

Генератор вакуума Festo OVEM-10-H-B-QO-CE-N-LK, артикул 8037695: функция — закрыт; присоединение 1 — QS-8; монтажный шаг — 20 мм; подключение вакуума — QS-8; условный проход, сопло Лаваля — 0,95 мм; масса — 330 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает OVEM-10-H-B-QO-CE-N-LK?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен OVEM-10-H-B-QO-CE-N-LK?

Материал уплотнений — NBR; материал сопла приемника — POM; материал фильтра — ячейка, PA, спеченная сталь; материал корпуса — алюминиевое литье под давление, PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение OVEM-10-H-B-QO-CE-N-LK?

OVEM — генератор вакуума; 10 — диаметр сопла Лаваля: 0,95 мм; H — тип вакуума: глубокий вакуум; B — ширина корпуса: 20 мм; QO — пневматические присоединения: питание и вакуум — цанговые фитинги QS, выхлоп — открытый глушитель; CE — нормальное положение генератора вакуума: нормально закрыт (вакуум не создаётся), с импульсом сброса; N — электрическое подключение: разъём M12, 5 конт.; LK — датчик вакуума: IO-Link.

06Какие исполнения есть в серии OVEM, кроме OVEM-10-H-B-QO-CE-N-LK?

В серии «Генератор вакуума OVEM» — 33 позиции. У OVEM-10-H-B-QO-CE-N-LK: функция — закрыт; присоединение 1 — QS-8. Другие варианты (функция: открыт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к OVEM-10-H-B-QO-CE-N-LK?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на OVEM-10-H-B-QO-CE-N-LK документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo OVEM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит OVEM-10-H-B-QO-CE-N-LK и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте OVEM-10-H-B-QO-CE-N-LK в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10OVEM-10-H-B-QO-CE-N-LK — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8037695; ввоз официальный, с грузовой таможенной декларацией.
