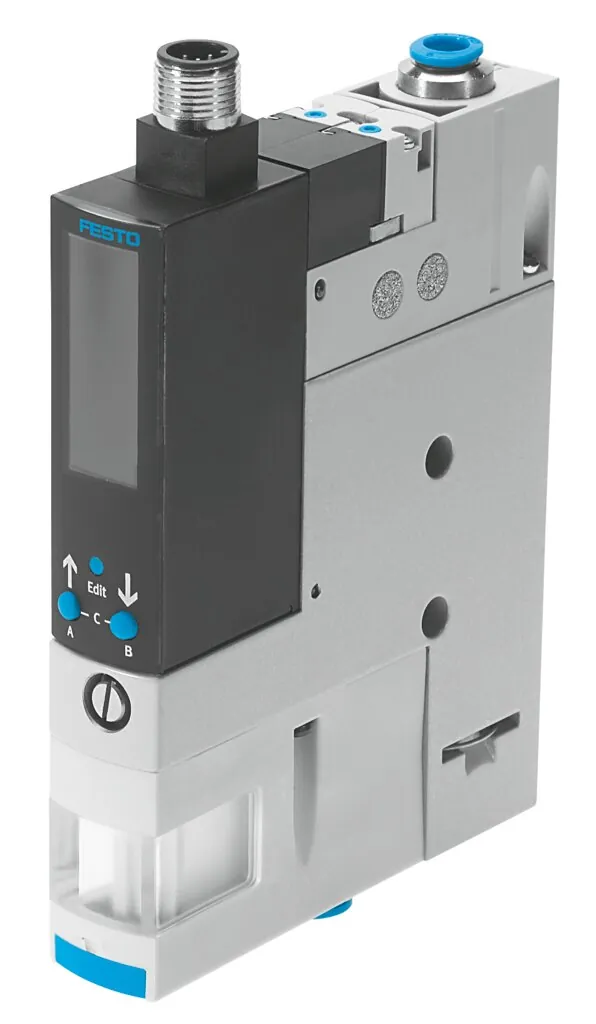

FestoГенератор вакуума

OVEM-14-H-B-QO-CE-N-2P

GTIN 4052568178031 Оригинал Festo

Генератор вакуума Festo OVEM-14-H-B-QO-CE-N-2P: канал питания/вакуума с QS-фитингом, выхлопное отверстие с глушителем.

Функция
Закрыт
Присоединение 1
QS-8
Монтажный шаг
20 мм
Подключение вакуума
QS-8
Условный проход, сопло Лаваля
1,4 мм
Масса
380 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 1

  • G1/4
  • G1/8
  • QS-6
  • QS-8
  • QS-10

Другой вариант опций — собрать в конфигураторе OVEM

Обозначение

Что означает OVEM-14-H-B-QO-CE-N-2P

  1. OVEMСерия

    Генератор вакуума

  2. 14Диаметр сопла Лаваля

    1,4 мм

  3. HТип вакуума

    Глубокий вакуум

  4. BШирина корпуса

    20 мм

  5. QOПневматические присоединения

    Питание и вакуум — цанговые фитинги QS, выхлоп — открытый глушитель

  6. CEНормальное положение генератора вакуума

    Нормально закрыт (вакуум не создаётся), с импульсом сброса

  7. NЭлектрическое подключение

    Разъём M12, 5 конт.

  8. 2PДатчик вакуума

    Дискретные выходы: 2 × PNP

Характеристики

Технические данные OVEM-14-H-B-QO-CE-N-2P

Основные

Условный проход, сопло Лаваля
1,4 мм
Монтажный шаг
20 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум; Стандарт
Степень фильтрации
40 мкм
Ручное дублирование
Толкающий; Дополнительно через кнопки управления
Встроенная функция
Клапан сброса, электрический; Дроссель; Электрический вкл./выкл. Клапан; Фильтр; Функция экономии воздуха, электрическая; Обратный клапан; Открытый глушитель; Вакуумный переключатель
Тип конструкции
Модульный
Защита от короткого замыкания
Да
Измеряемая величина
Избыточное давление
Принцип измерения
Пьезорезистивный
Функция переключающего элемента
Нормально замкнутый контакт; Нормально разомкнутый контакт
Функция переключения
Оконный режим; Компаратор порогового значения
Функция распределителя
Закрыт
Защищен от смены полярности
Для всех электрических соединений
Вход стандартного переключения
IEC 61131-2
Тип дисплея
4-символьный буквенно-цифровый; ЖК экран с задней подсветкой
Диапазон индикации [бар]
−0,999 … 0 бар
Единицы измерения
Bar
Диапазон настройки гистерезиса (бар)
−0,9 … 0 бар
Опции настройки
Через дисплей и кнопки
Индикатор позиции переключения
LCD
Рабочий режим дисплея
Оптический
Диапазон установки порогового занчения
−0,999 … 0 бар
Макс. вакуум
93 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
50,5 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,2 с
Диапазон рабочего напряжения DC
20,4 … 27,6 В
Рабочий цикл
100 %
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Напряжение изоляции
50 В
Холостой ток
< 70 мА
Макс. выходной ток
100 мА
Остаточный ток
0,1 мА
Выход переключателя
2xPNP
Падение напряжения
<= 1,5 В
Характеристики катушки
24 В пост. тока: фаза удержания 0.3 Вт, мощность переключения 2.55 Вт
Импульсная мощность
0,8 кВ
Способность выдерживать перегрузку
Имеется в наличии
Степень загрязнения
3
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Относительная влажность воздуха
5 — 85 %
Уровень шума при номинальном рабочем давлении
77 дБ(А)
Класс защиты
IP65
Класс безопасности
III
Maкс. момент затяжки
0.8 Нм для внутр.резьбы; 2.5 Нм при очищенном отверстии
Диапазон измерения давления
−1 … 0 бар
Точность, полный диапазон измеряемой величины
3 %FS
Повторяемость порога переключения, полный диапазон измеряемой величины
0,6 %
Вход логической схемы
PNP (положительное переключение)
Электрическое подключение
5-пин; M12x1; Разъем
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 3
Встроенный глушитель
Подключение вакуума
QS-8

Условия работы

Рабочее давление
2 … 8 бар
Рабочее давление для макс. вакуума
3,6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
380 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал фильтра
Ячейка; PA; Спеченная сталь
Материал корпуса фильтра
PA с армированием
Материал корпуса
Алюминиевое литье под давление; PA с армированием
Материал регулировочного винта
Сталь
Материал глушителя
Алюминиевый сплав; PU пена
Материал винтов
Сталь
Материал экрана
PA
Материал корпуса разъема
Никелированная латунь
Материал электрического контакта
Латунь, позолоченная
Материал штифтов
Сталь
Материал клавиатуры
TPE-U
Материал фитинга
Никелированная латунь

Принадлежности

Что подходит к OVEM-14-H-B-QO-CE-N-2P

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных OVEM-14-H-B-QO-CE-N-2PPDF · Festo · на русскомPDFКаталог Festo OVEMPDF · на английском · Festo, 2026OVEMВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

OVEM-14-H-B-QO-CE-N-2P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у OVEM-14-H-B-QO-CE-N-2P?

Генератор вакуума Festo OVEM-14-H-B-QO-CE-N-2P, артикул 539997: функция — закрыт; присоединение 1 — QS-8; монтажный шаг — 20 мм; подключение вакуума — QS-8; условный проход, сопло Лаваля — 1,4 мм; масса — 380 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает OVEM-14-H-B-QO-CE-N-2P?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен OVEM-14-H-B-QO-CE-N-2P?

Материал уплотнений — NBR; материал сопла приемника — POM; материал фильтра — ячейка, PA, спеченная сталь; материал корпуса фильтра — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение OVEM-14-H-B-QO-CE-N-2P?

OVEM — генератор вакуума; 14 — диаметр сопла Лаваля: 1,4 мм; H — тип вакуума: глубокий вакуум; B — ширина корпуса: 20 мм; QO — пневматические присоединения: питание и вакуум — цанговые фитинги QS, выхлоп — открытый глушитель; CE — нормальное положение генератора вакуума: нормально закрыт (вакуум не создаётся), с импульсом сброса; N — электрическое подключение: разъём M12, 5 конт.; 2P — датчик вакуума: дискретные выходы: 2 × PNP.

06Какие исполнения есть в серии OVEM, кроме OVEM-14-H-B-QO-CE-N-2P?

В серии «Генератор вакуума OVEM» — 33 позиции. У OVEM-14-H-B-QO-CE-N-2P: функция — закрыт; присоединение 1 — QS-8. Другие варианты (функция: открыт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к OVEM-14-H-B-QO-CE-N-2P?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на OVEM-14-H-B-QO-CE-N-2P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo OVEM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит OVEM-14-H-B-QO-CE-N-2P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте OVEM-14-H-B-QO-CE-N-2P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10OVEM-14-H-B-QO-CE-N-2P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 539997; ввоз официальный, с грузовой таможенной декларацией.
