FestoГенератор вакуума

OVEM-20-H-B-QO-CE-N-1P

GTIN 4052568258504 Оригинал Festo

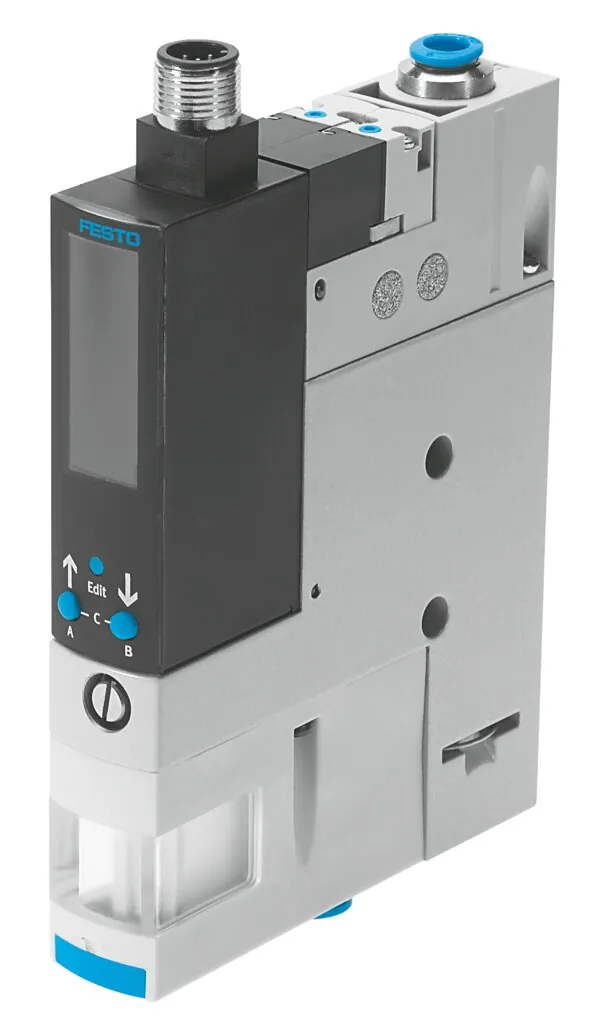

Генератор вакуума Festo OVEM-20-H-B-QO-CE-N-1P: канал питания/вакуума с QS-фитингом, выхлопное отверстие с глушителем.

Функция
Закрыт
Присоединение 1
QS-8
Монтажный шаг
20 мм
Подключение вакуума
QS-8
Условный проход, сопло Лаваля
2 мм
Масса
390 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 1

  • G1/4
  • G1/8
  • QS-6
  • QS-8
  • QS-10

Другой вариант опций — собрать в конфигураторе OVEM

Обозначение

Что означает OVEM-20-H-B-QO-CE-N-1P

  1. OVEMСерия

    Генератор вакуума

  2. 20Диаметр сопла Лаваля

    2,0 мм

  3. HТип вакуума

    Глубокий вакуум

  4. BШирина корпуса

    20 мм

  5. QOПневматические присоединения

    Питание и вакуум — цанговые фитинги QS, выхлоп — открытый глушитель

  6. CEНормальное положение генератора вакуума

    Нормально закрыт (вакуум не создаётся), с импульсом сброса

  7. NЭлектрическое подключение

    Разъём M12, 5 конт.

  8. 1PДатчик вакуума

    Дискретные выходы: 1 × PNP

Характеристики

Технические данные OVEM-20-H-B-QO-CE-N-1P

Основные

Условный проход, сопло Лаваля
2 мм
Монтажный шаг
20 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум; Стандарт
Степень фильтрации
40 мкм
Ручное дублирование
Толкающий
Встроенная функция
Клапан сброса, электрический; Дроссель; Электрический вкл./выкл. Клапан; Фильтр; Обратный клапан; Открытый глушитель; Вакуумный переключатель
Тип конструкции
Модульный
Защита от короткого замыкания
Да
Измеряемая величина
Избыточное давление
Принцип измерения
Пьезорезистивный
Функция переключающего элемента
Нормально разомкнутый контакт
Функция переключения
Компаратор порогового значения; Предельная величина с постоянным гистерезисом
Функция распределителя
Закрыт
Защищен от смены полярности
Для всех электрических соединений
Вход стандартного переключения
IEC 61131-2
Тип дисплея
LED
Опции настройки
Обучение (Teach-In)
Индикатор позиции переключения
LED
Рабочий режим дисплея
Оптический
Диапазон установки порогового занчения
−1 … 0 бар
Макс. вакуум
93 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
86,5 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,2 с
Диапазон рабочего напряжения DC
20,4 … 27,6 В
Рабочий цикл
100 %
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Напряжение изоляции
50 В
Холостой ток
< 80 мА
Макс. выходной ток
100 мА
Остаточный ток
0,1 мА
Выход переключателя
PNP
Падение напряжения
<= 1,5 В
Характеристики катушки
24 В пост. тока: фаза удержания 0.3 Вт, мощность переключения 2.55 Вт
Импульсная мощность
0,8 кВ
Способность выдерживать перегрузку
Имеется в наличии
Степень загрязнения
3
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Относительная влажность воздуха
5 — 85 %
Уровень шума при номинальном рабочем давлении
74 дБ(А)
Класс защиты
IP65
Класс безопасности
III
Maкс. момент затяжки
0.8 Нм для внутр.резьбы; 2.5 Нм при очищенном отверстии
Диапазон измерения давления
−1 … 0 бар
Точность, полный диапазон измеряемой величины
0,5 %FS
Гистерезис
0,02 бар
Повторяемость порога переключения, полный диапазон измеряемой величины
0,6 %
Вход логической схемы
PNP (положительное переключение)
Электрическое подключение
5-пин; M12x1; Разъем
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 3
Встроенный глушитель
Подключение вакуума
QS-8

Условия работы

Рабочее давление
2 … 8 бар
Рабочее давление для макс. вакуума
5,3 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
390 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал фильтра
Ячейка; PA; Спеченная сталь
Материал корпуса фильтра
PA с армированием
Материал корпуса
Алюминиевое литье под давление; PA с армированием
Материал пустотелого болта
Алюминиевый сплав
Материал регулировочного винта
Сталь
Материал глушителя
Алюминиевый сплав; PU пена
Материал винтов
Сталь
Материал корпуса разъема
Никелированная латунь
Материал электрического контакта
Латунь, позолоченная
Материал штифтов
Сталь
Материал сопла передатчика
Алюминиевый сплав
Материал клавиатуры
PA с армированием
Материал фитинга
Никелированная латунь
Материал скобы
