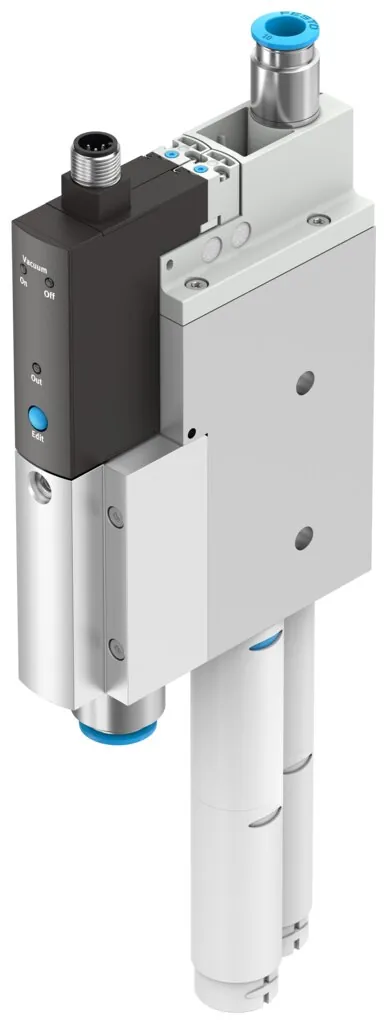

FestoГенератор вакуума

OVEM-20-H-C-QO-CE-N-1P

GTIN 4052568300579 Оригинал Festo

Генератор вакуума Festo OVEM-20-H-C-QO-CE-N-1P: закрыт; QS-10; 36 мм; QS-12.

Функция
Закрыт
Присоединение 1
QS-10
Монтажный шаг
36 мм
Подключение вакуума
QS-12
Условный проход, сопло Лаваля
2 мм
Масса
815 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Другой вариант опций — собрать в конфигураторе OVEM

Обозначение

Что означает OVEM-20-H-C-QO-CE-N-1P

  1. OVEMСерия

    Генератор вакуума

  2. 20Диаметр сопла Лаваля

    2,0 мм

  3. HТип вакуума

    Глубокий вакуум

  4. CШирина корпуса

    36 мм

  5. QOПневматические присоединения

    Питание и вакуум — цанговые фитинги QS, выхлоп — открытый глушитель

  6. CEНормальное положение генератора вакуума

    Нормально закрыт (вакуум не создаётся), с импульсом сброса

  7. NЭлектрическое подключение

    Разъём M12, 5 конт.

  8. 1PДатчик вакуума

    Дискретные выходы: 1 × PNP

Характеристики

Технические данные OVEM-20-H-C-QO-CE-N-1P

Основные

Условный проход, сопло Лаваля
2 мм
Монтажный шаг
36 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум; Стандарт
Степень фильтрации
40 мкм
Ручное дублирование
Толкающий
Встроенная функция
Клапан сброса, электрический; Дроссель; Электрический вкл./выкл. Клапан; Фильтр; Обратный клапан; Открытый глушитель; Вакуумный переключатель
Тип конструкции
Модульный
Защита от короткого замыкания
Да
Измеряемая величина
Избыточное давление
Принцип измерения
Пьезорезистивный
Функция переключающего элемента
Нормально разомкнутый контакт
Функция переключения
Компаратор порогового значения; Предельная величина с постоянным гистерезисом
Функция распределителя
Закрыт
Защищен от смены полярности
Для всех электрических соединений
Вход стандартного переключения
IEC 61131-2
Тип дисплея
LED
Опции настройки
Обучение (Teach-In)
Индикатор позиции переключения
LED
Рабочий режим дисплея
Оптический
Диапазон установки порогового занчения
−1 … 0 бар
Макс. вакуум
93 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
98 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,2 с
Диапазон рабочего напряжения DC
20,4 … 27,6 В
Рабочий цикл
100 %
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Напряжение изоляции
50 В
Холостой ток
< 80 мА
Макс. выходной ток
100 мА
Остаточный ток
0,1 мА
Выход переключателя
PNP
Падение напряжения
<= 1,5 В
Характеристики катушки
24 В пост. тока: фаза удержания 0.3 Вт, мощность переключения 2.55 Вт
Импульсная мощность
0,8 кВ
Способность выдерживать перегрузку
Имеется в наличии
Степень загрязнения
3
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Относительная влажность воздуха
5 — 85 %
Уровень шума при номинальном рабочем давлении
62 дБ(А)
Класс защиты
IP65
Класс безопасности
III
Maкс. момент затяжки
0.8 Нм для внутр.резьбы; 2.5 Нм при очищенном отверстии
Диапазон измерения давления
−1 … 0 бар
Точность, полный диапазон измеряемой величины
0,5 %FS
Гистерезис
0,02 бар
Повторяемость порога переключения, полный диапазон измеряемой величины
0,6 %
Вход логической схемы
PNP (положительное переключение)
Электрическое подключение
5-пин; M12x1; Разъем
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое подключение, канал 1
QS-10
Пневматическое подключение, канал 3
Глушитель
Подключение вакуума
QS-12

Условия работы

Рабочее давление
2 … 8 бар
Рабочее давление для макс. вакуума
4 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
815 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал сопла приемника
POM
Материал фильтра
Ячейка; PA; Спеченная сталь
Материал корпуса фильтра
PA с армированием
Материал корпуса
Алюминиевый сплав; PA с армированием
Материал регулировочного винта
Сталь
Материал глушителя
Алюминиевый сплав; POM; PU пена
Материал винтов
Сталь
Материал корпуса разъема
Никелированная латунь
Материал электрического контакта
Латунь, позолоченная
Материал штифтов
Сталь
Материал сопла передатчика
Алюминиевый сплав
Материал клавиатуры
PA с армированием
Материал фитинга
Никелированная латунь

Принадлежности

Что подходит к OVEM-20-H-C-QO-CE-N-1P

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных OVEM-20-H-C-QO-CE-N-1PPDF · Festo · на русскомPDFКаталог Festo OVEMPDF · на английском · Festo, 2026OVEMВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

OVEM-20-H-C-QO-CE-N-1P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у OVEM-20-H-C-QO-CE-N-1P?

Генератор вакуума Festo OVEM-20-H-C-QO-CE-N-1P, артикул 8070091: функция — закрыт; присоединение 1 — QS-10; монтажный шаг — 36 мм; подключение вакуума — QS-12; условный проход, сопло Лаваля — 2 мм; масса — 815 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает OVEM-20-H-C-QO-CE-N-1P?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен OVEM-20-H-C-QO-CE-N-1P?

Материал уплотнений — HNBR, NBR; материал сопла приемника — POM; материал фильтра — ячейка, PA, спеченная сталь; материал корпуса фильтра — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение OVEM-20-H-C-QO-CE-N-1P?

OVEM — генератор вакуума; 20 — диаметр сопла Лаваля: 2,0 мм; H — тип вакуума: глубокий вакуум; C — ширина корпуса: 36 мм; QO — пневматические присоединения: питание и вакуум — цанговые фитинги QS, выхлоп — открытый глушитель; CE — нормальное положение генератора вакуума: нормально закрыт (вакуум не создаётся), с импульсом сброса; N — электрическое подключение: разъём M12, 5 конт.; 1P — датчик вакуума: дискретные выходы: 1 × PNP.

06Какие исполнения есть в серии OVEM, кроме OVEM-20-H-C-QO-CE-N-1P?

В серии «Генератор вакуума OVEM» — 33 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к OVEM-20-H-C-QO-CE-N-1P?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: PUN-H-10X1,5-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на OVEM-20-H-C-QO-CE-N-1P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo OVEM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит OVEM-20-H-C-QO-CE-N-1P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте OVEM-20-H-C-QO-CE-N-1P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10OVEM-20-H-C-QO-CE-N-1P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8070091; ввоз официальный, с грузовой таможенной декларацией.
