FestoМанометр

PAGN-40-10-P10

GTIN 4052568007393 Оригинал Festo

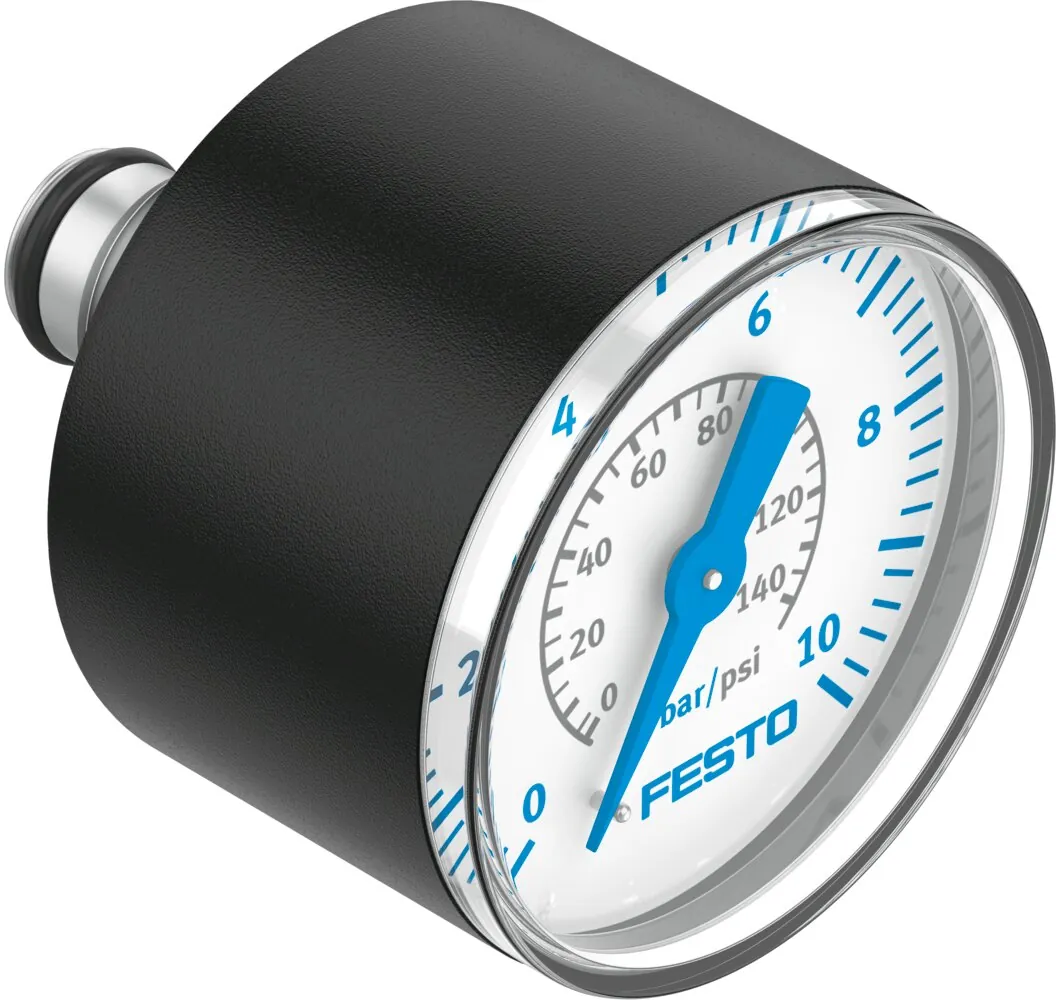

Манометр Festo PAGN-40-10-P10: с индикацией в бар и psi.

Номинальный размер манометра
40
Присоединение
Картридж 10 мм
Тип конструкции
Манометр с трубкой Бурдона.
Класс точности измерения
2,5
Диапазон индикации [бар]
0 … 10 бар
Масса
50 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает PAGN-40-10-P10

  1. PAGNСерия

    Манометр

  2. 40Типоразмер

    Диаметр 40 мм

  3. 10Диапазон шкалы

    0 … 10

  4. P10Пневматическое присоединение

    Картридж 10 мм

Характеристики

Технические данные PAGN-40-10-P10

Основные

Диапазон индикации [бар]
0 … 10 бар
Соответствует стандарту
EN 837-1
Номинальный размер манометра
40
Тип конструкции
Манометр с трубкой Бурдона.
Тип крепления
Линейный монтаж
Фактор переменной нагрузки
0,66
Класс точности измерения
2,5
Класс защиты
IP43; NEMA 4
Положение штуцера
По центру сзади
Пневматическое присоединение
Картридж 10 мм
Цвет корпуса
Черный
Шкала
Двойная шкала; Bar (внешн.); psi (внутр.)

Условия работы

Рабочая среда
Инертные газы; Нейтральные жидкости
Рабочее давление
0 … 10 бар
Температура среды
−20 … 60 °C
Температура окружающей среды
−20 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Примечание по рабочей среде
Без ацетилена; Без кислорода

Масса

Вес продукта
50 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материалы в контакте со средой
Латунь
Материал резьбовой заглушки
Латунь
Материал корпуса
ABS
Материал экрана
PS

Документы

Документация

PDFТаблица данных PAGN-40-10-P10PDF · Festo · на русскомPDFКаталог Festo PAGNPDF · на английском · Festo, 2026PAGNВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

PAGN-40-10-P10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у PAGN-40-10-P10?

Манометр Festo PAGN-40-10-P10, артикул 548009: номинальный размер манометра — 40; присоединение — картридж 10 мм; тип конструкции — манометр с трубкой Бурдона.; класс точности измерения — 2,5; диапазон индикации [бар] — 0 … 10 бар; масса — 50 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать манометр?

По диапазону измерения, диаметру корпуса и присоединению — они указаны в характеристиках.

03При каком давлении и температуре работает PAGN-40-10-P10?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −20 … 60 °C; температура среды — −20 … 60 °C; рабочая среда — инертные газы, нейтральные жидкости; класс защиты — IP43, NEMA 4.

04Из каких материалов изготовлен PAGN-40-10-P10?

Материалы в контакте со средой — латунь; материал резьбовой заглушки — латунь; материал корпуса — ABS; материал экрана — PS. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение PAGN-40-10-P10?

PAGN — манометр; 40 — типоразмер: диаметр 40 мм; 10 — диапазон шкалы: 0 … 10; P10 — пневматическое присоединение: картридж 10 мм.

06Какие исполнения есть в серии PAGN, кроме PAGN-40-10-P10?

В серии «Манометр PAGN» — 14 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на PAGN-40-10-P10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo PAGN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит PAGN-40-10-P10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте PAGN-40-10-P10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09PAGN-40-10-P10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 548009; ввоз официальный, с грузовой таможенной декларацией.
