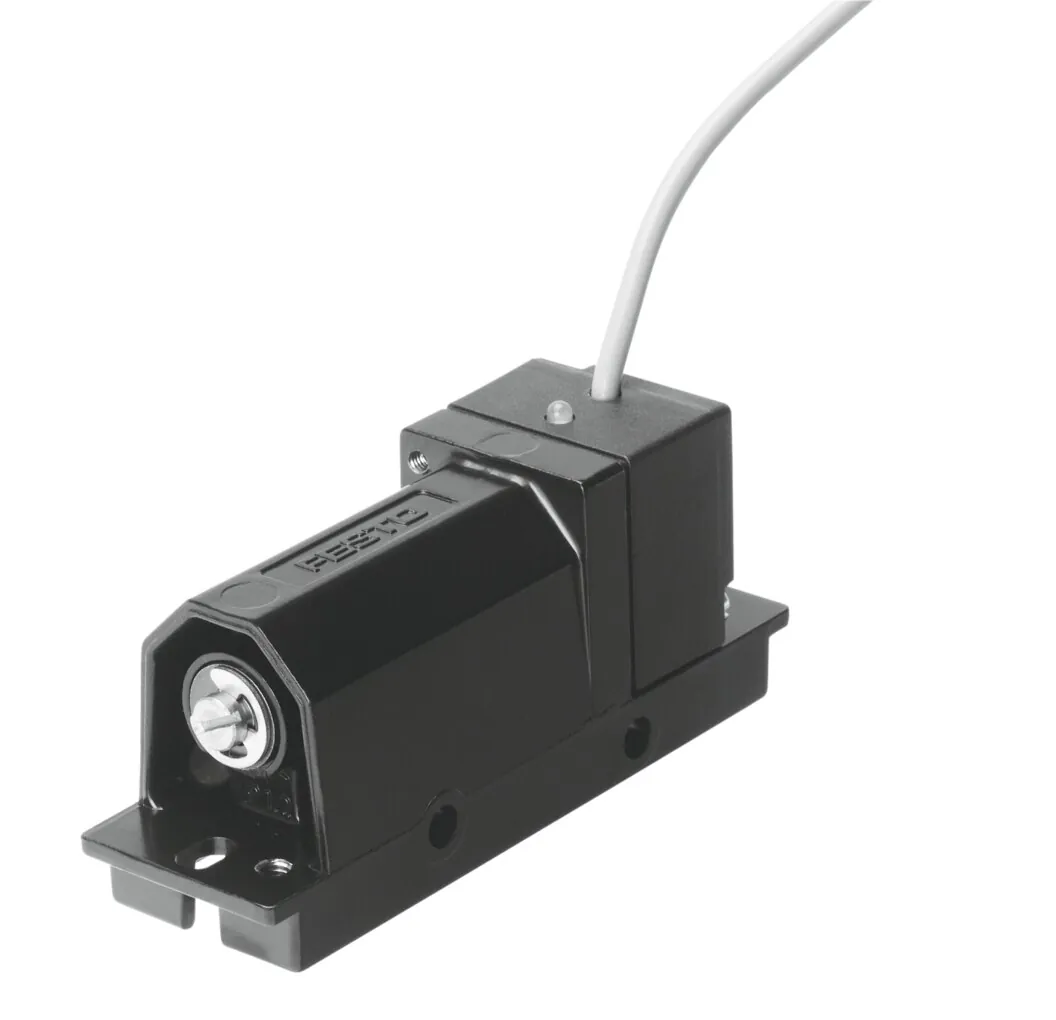

FestoПневмоэлектрический преобразователь

PEN-M5

GTIN 4052568008819 Оригинал Festo

Пневмоэлектрический преобразователь Festo PEN-M5: рЕ-преобразователь сигнала, управление от давления, вакуума и перепада давлений, на присоединительной плите 2n.

Авторизация
Знак RCM
Выход переключателя
PNP
Функция переключающего элемента
Нормально разомкнутый контакт
Макс. частота переключения
70 Гц
Макс. выходной ток
350 мА
Масса
240 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные PEN-M5

Основные

Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Дифференциальное давление; Избыточное давление
Метод измерения
Пневмо-электрическое реле перепада давления
Выход переключателя
PNP
Функция переключающего элемента
Нормально разомкнутый контакт
Макс. частота переключения
70 Гц
Макс. выходной ток
350 мА
Защита от короткого замыкания
Да
Диапазон рабочего напряжения DC
12 … 30 В
Электрическое подключение
3-жильный; Кабель; Открытый конец
Длина кабеля
2,5 м
Тип крепления
На монтажной раме 2n; со сквозным отверстием
Положение при сборке
Любое
Пневматическое присоединение
M5
Рабочий режим дисплея
Жёлтый светодиод
Диапазон установки порогового занчения
−0,8 … 8 бар
Класс защиты
IP67

Условия работы

Рабочее давление
−1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−20 … 60 °C
Температура окружающей среды
−20 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
240 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PUR
Материал корпуса
Цинковая штамповка
Материал уплотнительного кольца
NBR

Принадлежности

Что подходит к PEN-M5

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Крепление2

Документы

Документация

PDFТаблица данных PEN-M5PDF · Festo · на русскомPDFКаталог Festo PEN-M5PDF · на английском · Festo, 2026PENВсе исполнения серии63 позиции, подбор по параметрам

FAQ

Частые вопросы

PEN-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у PEN-M5?

Пневмоэлектрический преобразователь Festo PEN-M5, артикул 8625: авторизация — знак RCM; выход переключателя — PNP; функция переключающего элемента — нормально разомкнутый контакт; макс. частота переключения — 70 Гц; макс. выходной ток — 350 мА; масса — 240 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает PEN-M5?

По таблице данных Festo: рабочее давление — −1 … 8 бар; температура окружающей среды — −20 … 60 °C; температура среды — −20 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP67.

03Из каких материалов изготовлен PEN-M5?

Материал оплетки кабеля — PUR; материал корпуса — цинковая штамповка; материал уплотнительного кольца — NBR. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии PEN, кроме PEN-M5?

В серии «Полимерный пневмошланг PEN» — 63 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к PEN-M5?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), крепление (2). Например: QSM-M5-6, DIN84-M6X12-4.8. Подобраны по каталогу Festo для этого размера.

06Есть ли на PEN-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo PEN-M5; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит PEN-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте PEN-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08PEN-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8625; ввоз официальный, с грузовой таможенной декларацией.
