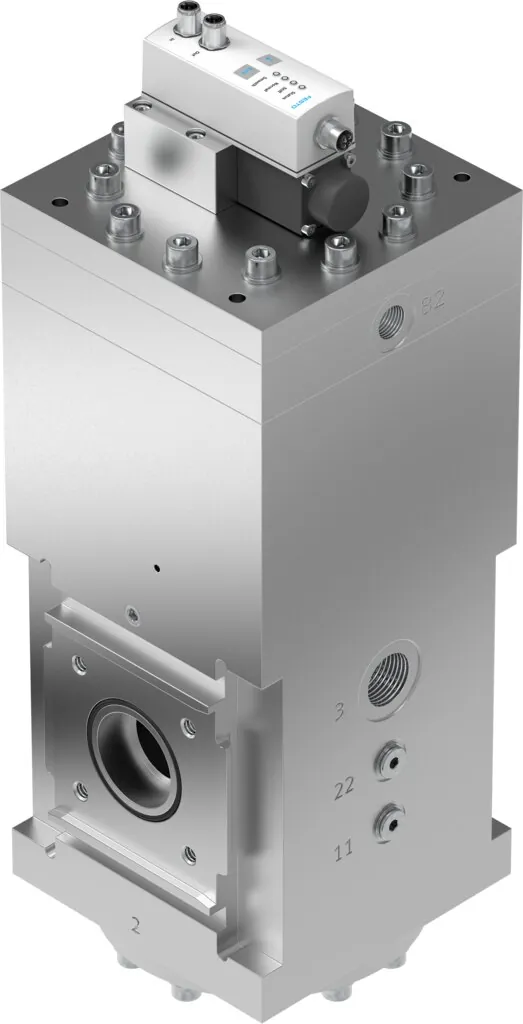

FestoЭлектрический регулятор давления

PREL-186-HP3-V1-A-40CFX-1

GTIN 4052568264024 Оригинал Festo

Электрический регулятор давления Festo PREL-186-HP3-V1-A-40CFX-1: 186; 45; 0,4 … 40 бар; 0 — 10 В.

Размер
186
DN
45
Диапазон давления управления
0,4 … 40 бар
Диапазон сигнала, аналоговый вход
0 — 10 В
Серия
L
Масса
52,10 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон сигнала, аналоговый вход

Обозначение

Что означает PREL-186-HP3-V1-A-40CFX-1

  1. PRELСерия

    Электрический регулятор давления

  2. 186Типоразмер

    186 мм

  3. HP3Область давлений

    До 50 бар

  4. V1Вход задания

    0 … 10 В

  5. AЭлектрический выход 1

    4 … 20 мА

  6. 40CFXДиапазон регулирования давления и тип регулятора и сброс давления регулятора и управляющий элемент

    До 40 бар; с пилотным управлением; встроенная функция обратного потока со сбросом вторичного давления; пропорциональный клапан

  7. 1Вариант

    Вариант 1

Характеристики

Технические данные PREL-186-HP3-V1-A-40CFX-1

Основные

Размер
186
Номинальный внутренний диаметр DN
45
Серия
L
Положение при сборке
Вертикальный
Тип управления
Электрический
Тип конструкции
Регулятор давления с электрической настройкой
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом
Диапазон давления управления
0,4 … 40 бар
Макс. гистерезис давления
0,806 бар
Номинальное рабочее напряжение DC
24 В
Диапазон сигнала, аналоговый выход
4 — 20 мА
Диапазон сигнала, аналоговый вход
0 — 10 В
Значения УСТАВКА/РЕАЛЬНО
Напряжение 0 — 10 В
Авторизация
Сертификат типовых испытаний SE
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству
Маркировка UKCA (см. декларацию о соответствии)
Правила Великобритании для оборудования под давлением
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Электрическое подключение, вход
Разъём, M12, 5-пиновый, A-закодирован
Электрическое соединение ВЫХОД
Разъём, M12, 5-пиновый, A-закодирован
Тип крепления
На блоке подготовки воздуха; с принадлежностями
Пневматическое подключение, канал 1
G1
Пневматическое присоединение, 11
G1/4
Пневматическое подключение, канал 2
G1
Пневматический канал 22
G1/4
Пневматическое подключение, канал 3
G1
Пневматический канал 82
G1/2

Условия работы

Рабочее давление
0 … 50 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−10 … 60 °C
Температура среды
5 … 50 °C
Температура окружающей среды
5 … 50 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал нижней крышки
Анодированный алюминий
Материал пружины
Пружинная сталь
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к PREL-186-HP3-V1-A-40CFX-1

По разделу «Принадлежности» каталога Festo — для размера 186.

Манометры2

Документы

Документация

PDFТаблица данных PREL-186-HP3-V1-A-40CFX-1PDF · Festo · на русскомPDFКаталог Festo PRELPDF · на английском · Festo, 2026PRELВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

PREL-186-HP3-V1-A-40CFX-1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у PREL-186-HP3-V1-A-40CFX-1?

Электрический регулятор давления Festo PREL-186-HP3-V1-A-40CFX-1, артикул 1709211: размер — 186; DN — 45; диапазон давления управления — 0,4 … 40 бар; диапазон сигнала, аналоговый вход — 0 — 10 В; серия — L; масса — 52,10 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает PREL-186-HP3-V1-A-40CFX-1?

По таблице данных Festo: рабочее давление — 0 … 50 бар; температура окружающей среды — 5 … 50 °C; температура среды — 5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

03Из каких материалов изготовлен PREL-186-HP3-V1-A-40CFX-1?

Материал нижней крышки — анодированный алюминий; материал пружины — пружинная сталь; материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение PREL-186-HP3-V1-A-40CFX-1?

PREL — электрический регулятор давления; 186 — типоразмер: 186 мм; HP3 — область давлений: до 50 бар; V1 — вход задания: 0 … 10 В; A — электрический выход 1: 4 … 20 мА; 40CFX — диапазон регулирования давления и тип регулятора и сброс давления регулятора и управляющий элемент: до 40 бар, с пилотным управлением, встроенная функция обратного потока со сбросом вторичного давления, пропорциональный клапан; 1 — вариант: вариант 1.

05Какие исполнения есть в серии PREL, кроме PREL-186-HP3-V1-A-40CFX-1?

В серии «Электрический регулятор давления PREL» — 14 позиций. У PREL-186-HP3-V1-A-40CFX-1: диапазон сигнала, аналоговый вход — 0 (10 В). Другие варианты (диапазон сигнала, аналоговый вход: 4 — 20 мА) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к PREL-186-HP3-V1-A-40CFX-1?

В блоке «Принадлежности» на этой странице: манометры (2). Например: PAGL-HP3-63-60-G14. Подобраны по каталогу Festo для этого размера.

07Есть ли на PREL-186-HP3-V1-A-40CFX-1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo PREL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит PREL-186-HP3-V1-A-40CFX-1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте PREL-186-HP3-V1-A-40CFX-1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09PREL-186-HP3-V1-A-40CFX-1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1709211; ввоз официальный, с грузовой таможенной декларацией.
